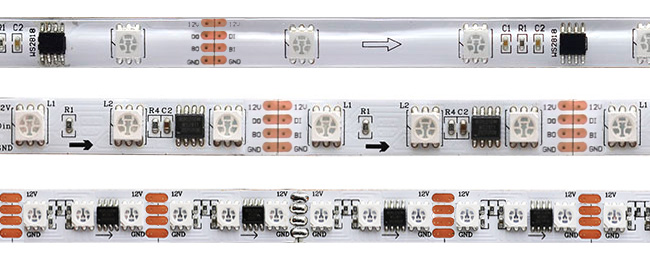

WS2818 IC Programovatelné LED pásky

Jaký je rozdíl mezi WS2811 a WS2818?

WS2818 je vylepšená verze WS2811, jedná se o 3kanálový vyhrazený obvod pro ovládání pohonu LED, interní LED čip obsahuje inteligentní digitální rozhraní pro tvarování signálu zesilovače pro tvarování signálu digitálního rozhraní, vysoce přesný interní oscilátor, 12V vysokonapěťový programovatelný výstup konstantního proudu ovladač a vysoce přesný modul řízení konstantního proudu; dvoukanálový přenos signálu, poškození jednoho čipu neovlivňuje celkový efekt zobrazení (kromě poškození dvou sousedních čipů), podporuje nízkonapěťový vstup DC12V, 3 LED diody lze ořezat (jeden IC ovládá 3 LED); externí IC.

Datový protokol používá jednodrátovou metodu komunikace s návratovým kódem na nulu. Po zapnutí a resetu čipu přijme terminál DIN data a uloží je do datové západky uvnitř čipu, zbývající data se přetvoří a zesílí vnitřním obvodem pro zpracování změny tvaru a předají se dalšímu pixelu, počet kaskádových pixelů je omezena pouze požadavkem na rychlost přenosu signálu, při použití strany BIN jako portu pro příjem řídicího signálu jsou řídicí data portu BIN o 24 bitů více než řídicí data portu DIN, aby bylo zajištěno, že počet bodů kontrolovaných těmito dvěma metodami je konzistentní.

Před vstupy konektoru DIN generují signál RESET, ovládací terminály OUTR, OUTG a OUTB různé řídicí signály pracovního cyklu, udržují výstup zdroje nezměněný a po přijetí signálu RESET přijímají nová data a předávají data dalšímu pixelu. přes port DO, při příjmu nízkoúrovňového RESET kódu nad 280us, čip vysílá 24bitovou šířku datového pulzu PWM na piny OUTR, OUTG a OUTB.

Stažení datového listu WS2818
