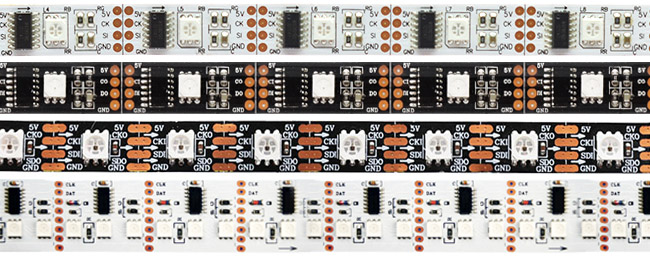

Co je adresovatelné LED páskové světlo WS2801?
WS2801 je 3-kanálový (OUTR/OUTG/OUTB) LED ovladač s konstantním proudem, každý kanál může dosáhnout nezávislého 256-úrovňového PWM řízení šedi, výstup až 200 mA konstantního proudu LED měniče. LED čip WS2801 obsahuje sériový posuvný registr, datovou západku, výstupní registr, zdroj referenčního napětí bandgap, interní oscilátor a programovatelný ovladač konstantního proudu.
Vstup sériových dat z dat SDI je načten do datového posuvného registru uvnitř čipu na vzestupné hraně hodinového signálu portu CKI, vstupní hodinový signál a řídicí signál šedé stupnice LED jsou tvarovány obvodem regenerace hodinových dat uvnitř čipu. Výstup na svorky CKO a SDO, vstupní a výstupní signály každého čipu realizují běžný provoz celého LED pásku.
Když je vstup POL portu 0, polarita je obrácená, WS2801 funguje jako řadič PWM, který může řídit externí spínače nebo obvody pro řízení vysoce svítivých LED a dosáhnout 256 úrovní řízení ve stupních šedi vysoce výkonných LED s vysokou rychlostí a vysokou spolehlivostí , a synchronní obnovování dat ve stupních šedi atd. Je vhodný pro levné, kaskádové LED dekorativní osvětlovací systémy.
