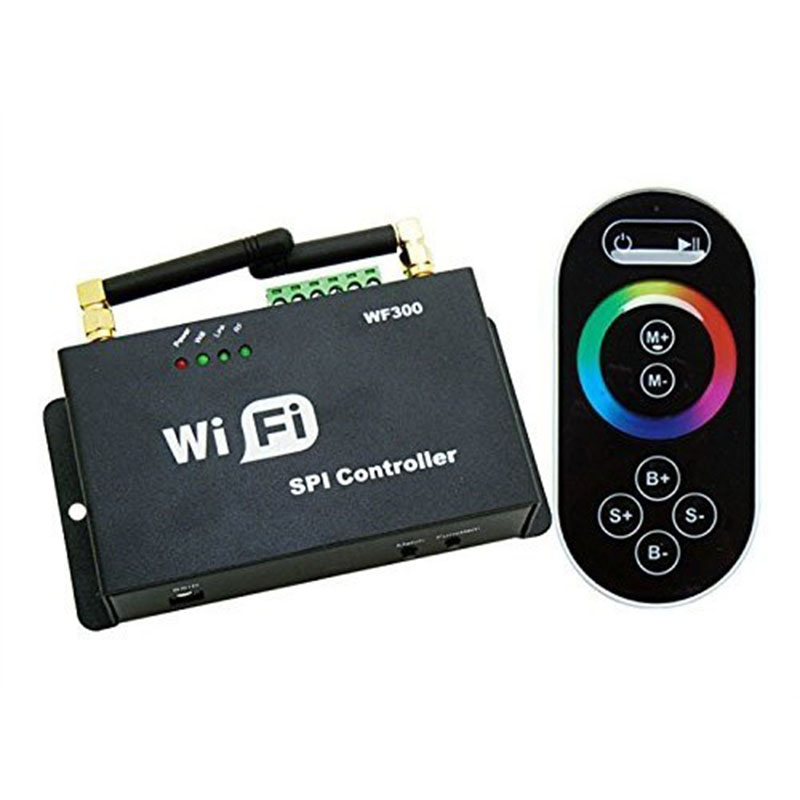

WF300 DC5-24V WiFi SPI ovladač, bezdrátový RF stmívač pro dálkové ovládání
Související produkty
WF300 DC5-24V WiFi SPI...
$36.98
WS2811 020SMD DC5V...
$99.98 $84.9815% z ceny
Střední studna LRS-350-24 ...
$50.00 $45.988% z ceny
Vodotěsný WS2811 DC12V...
$10.00 $2.3976% z ceny
WS2811 DC12V 144LED ...
$17.98-
Speciální cena: $36.98
Shrnutí

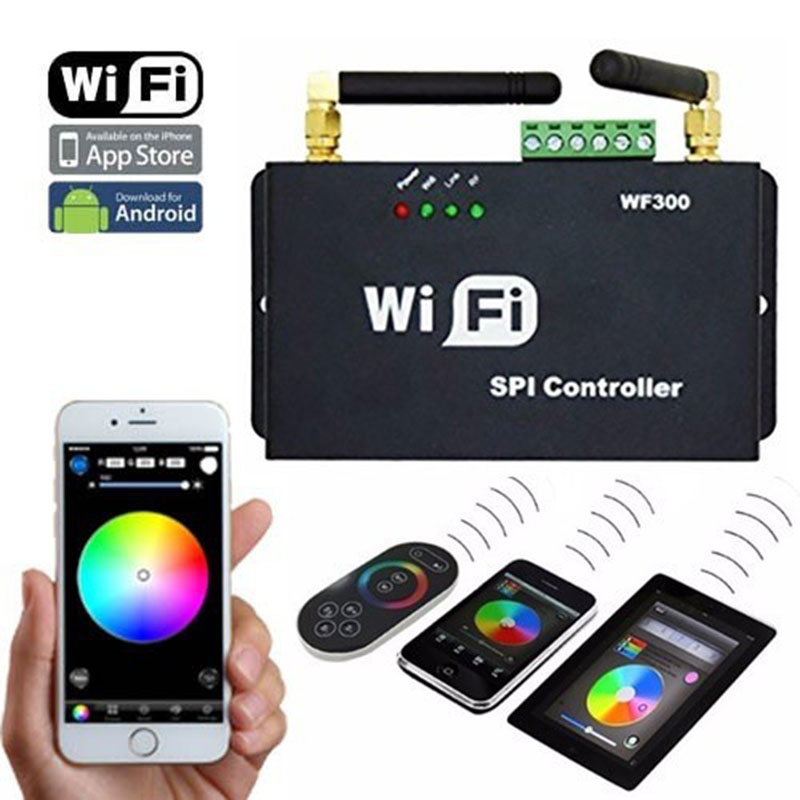

Ovladač LED-WiFi navazuje na tradiční základ s infračerveným, RF technologií, je zrodem trhu a poptávky zákazníků, je to jeden typ ovladače, který integruje nejnovější wifi techniku na trhu. Díky tomu je ovládání LED více pohodlí a větší homizace. K instalaci ovládacího softwaru můžeme použít mobilní telefon se systémem Android nebo IOS, ten pak umí ovládat LED, to je přání každého zákazníka.
Použití technologie WiFi může rozšířit náš rozsah ovládání, může se zbavit omezeného prostoru, v budově lze ovládat více než 50 m, ve venkovním prostředí lze ovládat více než 100 m.
Ve stavu, kdy nepoužíváte mobilní software, můžete také používat dálkové ovládání k ovládání, velmi pohodlné, přináší vám mnoho možností.
Technické parametry
Technické parametry dálkového ovládání
Pracovní teplota: -20-60 ℃
Napájení: AAA*3
Napájecí napětí: 1.5V*3
Spotřeba energie v pohotovostním režimu: 0.015 mW
Pohotovostní proud: 3uA
Pracovní proud: 200uA
Vyzařovací proud: 10mA
Vzdálenost dálkového ovládání: cca 30 metrů
Pohotovostní doba: 6 měsíců
Technické parametry softwaru
Název: Magic Color
Operační platforma: Verze IOS podporuje systém IOS, zařízení musí mít funkci WiFi
Jazyk: angličtina
Kategorie: Komunikace
Zdarma, zelené, žádné pluginy
Technické parametry regulátoru
Pracovní napětí: DC5-24V
Output Control: ovládání výstupu signálu SPI
Způsob připojení: Signální linka SPI (DATA, CLK)
Rozměry: d107*š65*v30 (mm)
Citlivost příjmu: 802.11b DSSS (-5dBm), 802.11b CCK (-10dBm), 802.11g OFDM (-15dBm)
Specifikace ke stažení

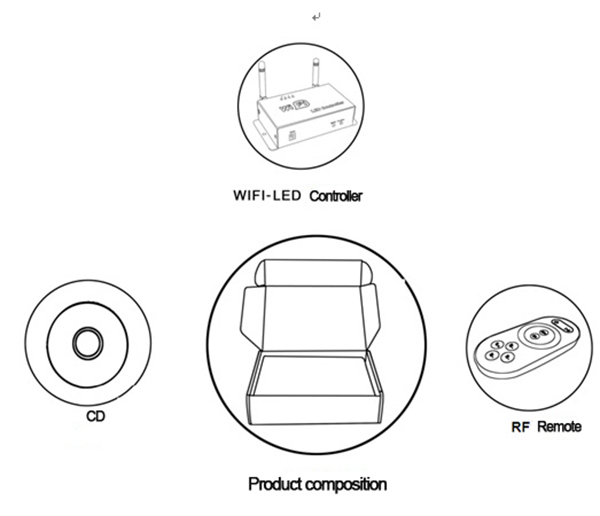

Seznam balíků
1 * WIFI-LED ovladač
1 * CD
1 * RF dálkový ovladač
Popis funkce LED-WiFi ovladače
|
Indikátor světla |
Menu |
|
Výkon |
Indikátor napájení, trvalé svícení znamená normální napájení
|
|
WiFi |
Vždy svítí, když je nečinný, bliká, když jsou data wifi, a zhasne, když je nakonfigurováno wifi ssid
|
|
Odkaz |
Pokud jsou data wifi, začne blikat a pokud data wifi nejsou, zhasne. |
|
RF |
Pokud jsou k dispozici data bezdrátového dálkového ovládání nebo ovládání klíče, bude blikat a nečinnost se vypne |

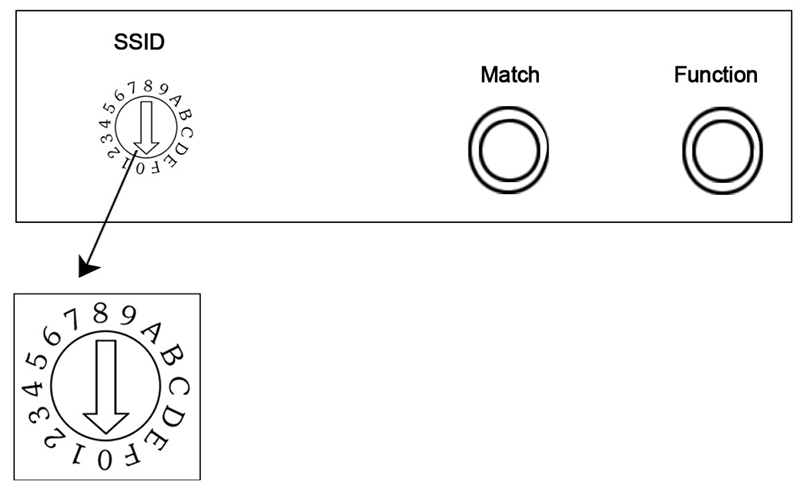

2. Nastavte číslo SSID

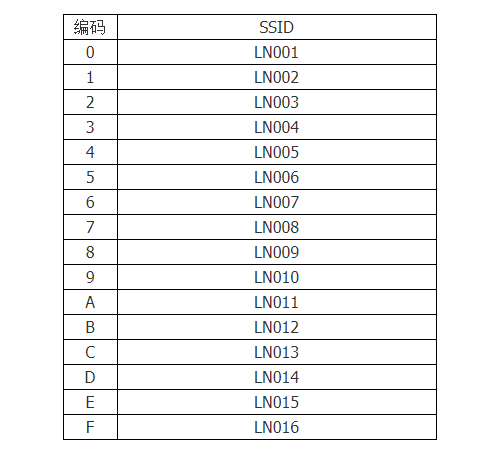

Kódovací přepínač, který jsme vybrali, se používá k nastavení čísla ssid ovladače LED-WiFi. Odpovídající tabulka je znázorněna na obrázku. Existuje 16 čísel od 0 do 15, takže naše číslo ssid je pevně stanoveno na LN001 až LN016. To znamená, že s našimi produkty lze na stejně malé ploše nastavit 16 izolovaných sítí LAN. Po přepnutí a změně přepínače DIP se číslo Ssid okamžitě změní, takže byste měli věnovat pozornost tomu, že váš mobilní telefon musí znovu vyhledat spojení.
3. Připojte LED a napájecí port
Světelná lišta LED se připojuje k příslušnému rozhraní podle modelu.
4. Funkce Match key
Při prvním použití ovladače a dálkového ovladače nelze dálkové ovládání ovládat na dálku z důvodu neshody mezi adresou ovladače a adresou dálkového ovladače. V tomto případě použijte tento klíč ke spárování dvou adres.
Jak používat: Nejprve stiskněte tlačítko "Match" na ovladači a stiskněte libovolné tlačítko na dálkovém ovladači po dobu delší než 2 sekundy. Uvolněte tlačítko "Match" a zápas je dokončen.
5. Funkce funkční klávesy
Klávesa "Function" je složená klávesa s funkcemi přepínání a přepínání režimů.
Popis funkce: dlouhý stisk (nad 3S): spínač;
Krátké stisknutí (do 1S): přepnutí režimu.

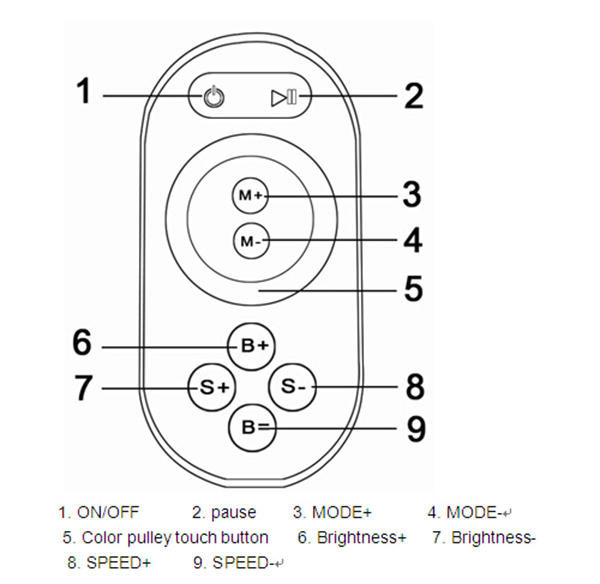

6. Popis funkce dálkového ovládání
Na dotykovém panelu dálkového ovládání je 64 dotykových tlačítek (bodů). Funkce každého tlačítka jsou následující:
1. Tlačítko spínače, v libovolném stavu lze zapnout nebo vypnout výstup regulátoru;
2. Tlačítko pauzy v dynamickém režimu může zastavit ovladač v aktuálním stavu;
3. Klíč má dvě funkce:
① Režim plus tlačítko výběru, to znamená, když je aktuální režim ovládání kladkový režim (barva), pokud potřebujete realizovat režim (barvu) v ovladači, můžete stisknout toto tlačítko.
② Tlačítko přepínání režimů, to znamená, že když je aktuálním ovládáním režim, lze přepínat režim (barvu) specifikovaný v tabulce režimů tlačítek M+.
4. Tato klávesa má dvě funkce:
① Tlačítko Mode mínus výběr, to znamená, když je aktuální režim ovládání kladkový režim (barva), pokud potřebujete realizovat režim (barvu) v ovladači, můžete stisknout toto tlačítko.
② Tlačítko přepínání režimů, to znamená, že když je aktuálním ovládáním režim, lze přepínat režim (barvu) specifikovaný v tabulce režimů M-key.
5. Dotykové klávesy barevného kolečka, tlačítka pro výběr statického režimu, až 55 dotykových bodů.
Tento klíč má dvě funkce:
①Tlačítko pro výběr statické barvy stahováku, to znamená, když je aktuální režim ovládání režim tlačítka M (barva), pokud potřebujete dosáhnout statické barvy na řemenici, můžete stisknout tuto klávesu.
②Tlačítko přepínání barev kladky: lze přepínat z 55 statických barev (barva znázorněná kladkou).
6. Tlačítko ovládání výstupního jasu, úroveň jasu se pokaždé zvýší o 1, celkem je 32 úrovní;
7. Tlačítko ovládání výstupního jasu, pokaždé, když se úroveň jasu sníží o 1, existuje celkem 32 úrovní;
8. Tlačítko ovládání výstupní rychlosti, při každém stisknutí úrovně rychlosti plus 1, celkem 99 úrovní;
9. Tlačítko ovládání výstupní rychlosti, každým stisknutím se rychlost sníží o 1, celkem 99 úrovní;
Řízení spotřeby: Přestaňte používat dálkový ovladač na více než 20 s, dálkový ovladač se automaticky přepne do pohotovostního stavu (nedotykový stav), aby se prodloužila životnost baterie; dálkové ovládání se po mírném zatřepání vrátí do normálního pracovního stavu (dotykový stav).
Poznámka: Toto dálkové ovládání může změnit pouze režim, jas, rychlost, pokud chcete změnit model IC ovladače, body podpory IC, pořadí RGB, musíte to změnit připojením WIFI přes mobilní telefon
Podrobná instalace hardwaru

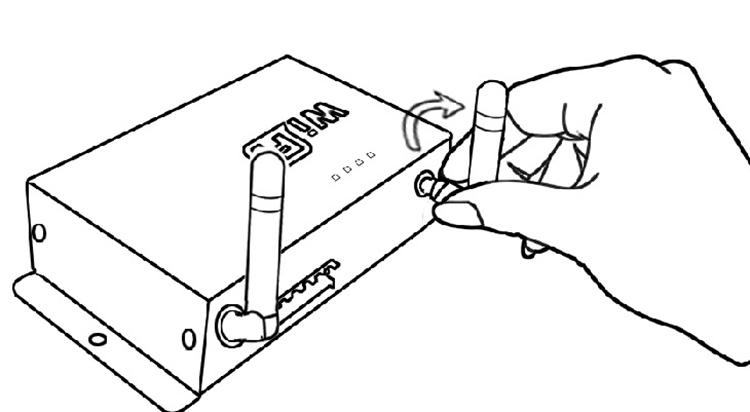

1. Nainstalujte ANT
Schéma instalace ANT: Nainstalujte anténu WiFi ve směru hodinových ručiček a vyjměte anténu proti směru hodinových ručiček.

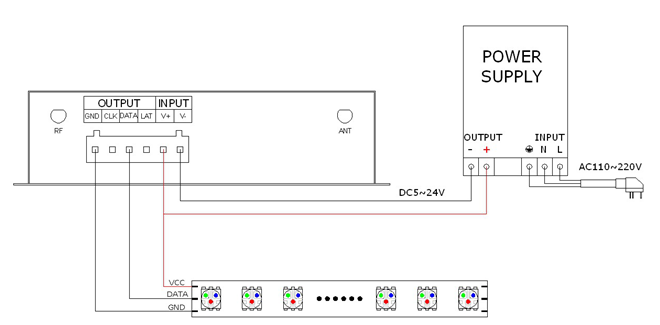

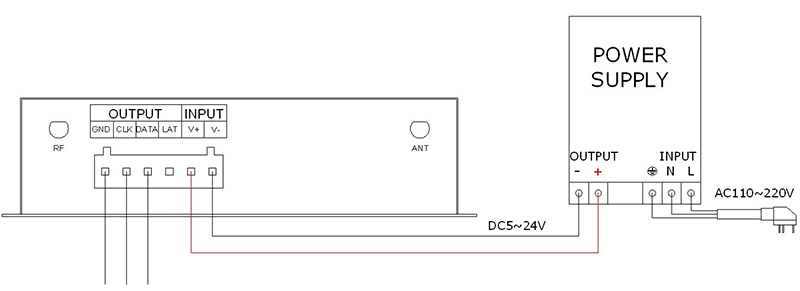

2. Napájecí zdroj a LED zařízení
Struktura rozhraní patří k zásuvkovému typu. Napájecí zdroj a rozhraní LED zařízení jsou společně. Čtyři rozhraní vlevo (GND, CLK, DATA, LAT) jsou připojena k LED zařízení, páté rozhraní je připojeno ke kladnému napájecímu zdroji V+ a šesté rozhraní je připojeno k zápornému napájecímu zdroji V-. Ovladač aktuálně podporuje 10 typů světelných pruhů SPI na trhu, jak ukazuje následující tabulka:
|
Kód |
Model |
Signální linka |
|
1 |
LPD6803 |
DATA, CLK |
|
2 |
TM1803 |
ÚDAJE |
|
3 |
UCS1903 |
ÚDAJE |
|
4 |
2811 WS |
ÚDAJE |
|
5 |
TM1812 |
ÚDAJE |
|
6 |
TM1809 |
ÚDAJE |
|
7 |
2801 WS |
DATA, CLK |
|
8 |
TLS3001 |
ÚDAJE |
|
9 |
TLS3008 |
ÚDAJE |
|
10 |
P9813 |
DATA, CLK |
Můžete připojit WIFI přes váš mobilní telefon a nastavit model světelné lišty, maximální počet bodů a pořadí RGB, poté se připojit k ovladači,

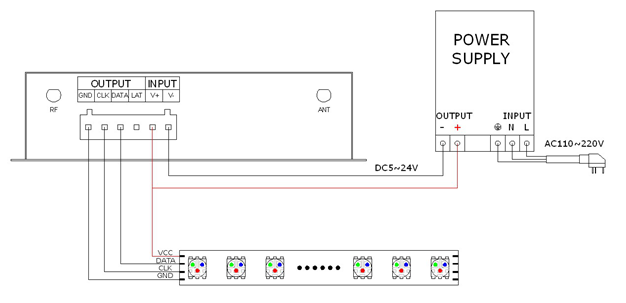

3. Podmínka připojení jednoho signálního pruhu
Na výše uvedeném obrázku, pokud má světelná lišta dva signální vodiče, musíte připojit zemnící vodič, vodič hodin a datový vodič k ovladači GNG, CLK a DATA; jedná-li se o signální vodič světelnou lištu, připojte její zemnící vodič a datovou linku. Linku lze připojit ke kontroleru GND a DATA.
Poznámka: Pokud je napětí na svorce VCC světelné lišty stejné jako vstupní napětí ovladače, můžete jej přímo připojit k ovladači V+; pokud ne, musíte připojit jiný zdroj napájení.
