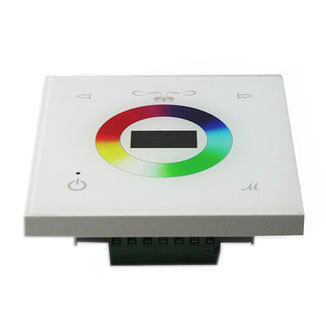

TM204 DC12V-24V 4kanálový RGBW ovladač dotykového panelu s displejem
ovladač TM204 je multifunkční LED ovladač, který je bezpečný, spolehlivý, jednoduchý a krásný s technologií dotykového ovládání. Uživatel se může dotknout barevného kroužku a upravit barvu světla. Ovladač může sledovat aktuální výkon, sledování teploty obvodové desky, zobrazovat aktuální čas a nastavovat scénu časování, včetně vypnutí časování, režimu změny časování atd. Ovladač má také vestavěno 18 výchozích režimů osvětlení, ze kterých si uživatelé mohou vybrat .
Technické parametry
Pracovní teplota: 0-60 ℃
Napájecí napětí: DC12V-24V
Výstup: 4 okruhy
Způsob připojení: společná anoda
Velikost ovladače: D86׊86×V36.5 mm
Velikost sáčku: D110׊110×V56 mm
Čistá hmotnost: 300g
Hrubá hmotnost: 430g
Statická spotřeba energie: <0.7W
Výstupní proud: <=5A (každý obvod)
Výstupní výkon: 12V<60W, 24V<120W (každý okruh)
Specifikace ke stažení

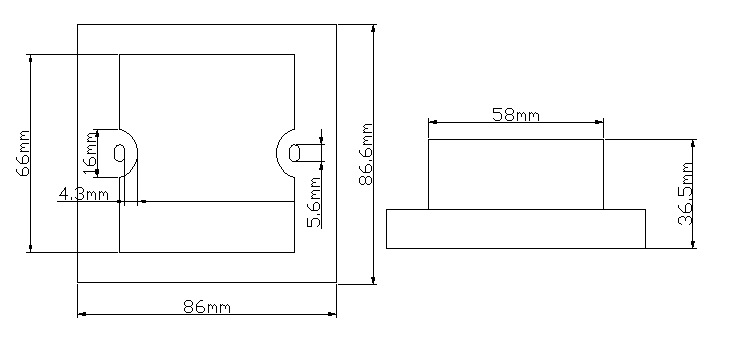

vnější rozměr

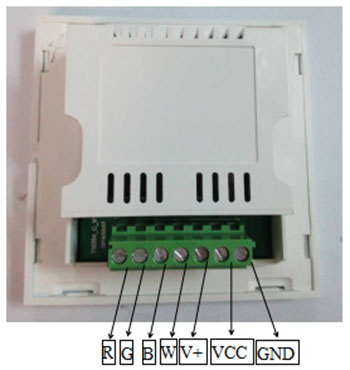

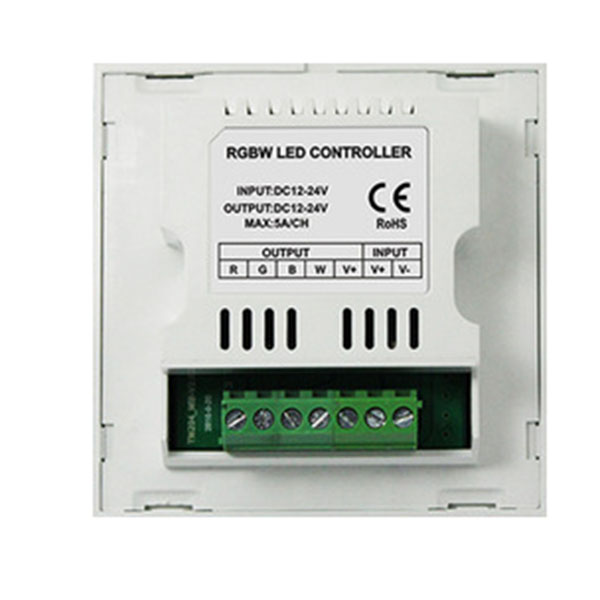

Popis rozhraní
GND: záporné napájení.
VCC: kladné napájení.
V+: kladný pól kontrolky zátěže, společný pro všechny zátěže.
R: Červená kontrolka zátěže záporná.
G: Záporný pól zelené kontrolky zátěže.
B: Modrá záporná kontrolka zátěže.
W: Bílý záporný indikátor zátěže.
Návod k použití

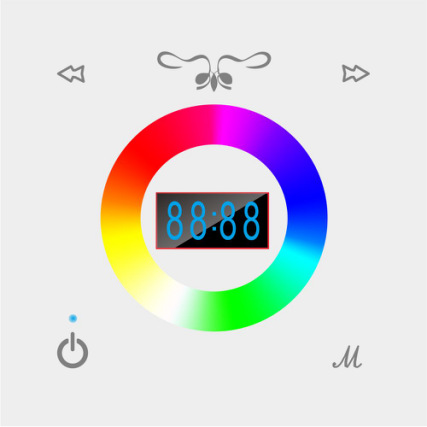

1. Tlačítka: Ovladač TM204 má čtyři dotyková tlačítka: přepínač, tlačítko režimu M, tlačítko plus, mínus
① Stisknutím tlačítka otevřete a zavřete ovladač.
②M tlačítko se používá pro přepínání menu, stiskněte tlačítko M pro přepnutí do vestavěného režimu, jas, rychlost, výkon, teplota, nastavení času, časování, časování scény.
③ Stiskněte tlačítko plus pro výběr vestavěného režimu plus nastavení jasu, zrychlení a času bit posunout doprava, nastavení času časování bit posunout doprava, výběr načasované scény.
④ Stisknutím tlačítka mínus vyberte vestavěný režim, snížení jasu, zpomalení, čas nastavení, nastavení času časování, výběr časované scény.
2. Nabídka: Nabídka ovladače TM204 obsahuje vestavěný režim, nastavení jasu, rychlost úprava, teplota, výkon, čas, nastavení času, načasovaná scéna, stisknutím tlačítka režimu přepnete na různé nabídky, vestavěný režim, nastavení jasu, nastavení rychlosti, teploty, Scénáře výkonu a časování odpovídají anglickým zkratkám M, B , S, T, P a SCN v levém horním rohu obrazovky.
① V nabídce M stiskněte tlačítko plus nebo minus pro přepnutí do různých vestavěných režimů, a celkem 19 vestavěných režimů.
② V nabídce B stiskněte tlačítka plus a minus pro změnu úrovně jasu, celkem 100 úrovní, po stisknutí nezměněné hodnoty nelze jas aktuálního režimu upravit.
③ V nabídce S stiskněte tlačítka plus a minus pro změnu úrovně rychlosti, celkem 100 úrovní, po stisknutí nezměněné hodnoty není rychlost aktuálního režimu nastavitelná.
④ V nabídce T se zobrazí aktuální vnitřní teplota.
⑤ V nabídce P se zobrazí aktuální výstupní výkon.
⑥ V nabídce času zobrazte aktuální čas a stisknutím tlačítka plus zadejte čas režim nastavení a posuňte bit nastavení času doprava, stisknutím tlačítka minus nastavte čas, po úplném odstranění kurzoru je nastavení času úspěšné, všimněte si, že kurzor není zcela odstraněn, nastavený čas bude Failure.
⑦Čas časovače se zobrazuje v nabídce časovače. Stisknutím tlačítka plus zadejte čas režim nastavení a posuňte bit nastavení času doprava. Stisknutím tlačítka mínus nastavte čas časovače. Po úplném odstranění kurzoru je čas časovače úspěšně nastaven. Podobně není zcela odstraněn kurzor. Čas vyprší.
⑧SCN menu, nastavte scénu, která se má změnit, když vyprší čas načasování, stiskněte plus nebo tlačítko mínus pro výběr scény, scéna obsahuje jeden ze zapínacích nebo vestavěných režimů.
3. Barevný kruh: Klepnutím na barevný kruh upravíte lampu na odpovídající barvu.
4. Vestavěný režim: Zařízení TM204 obsahuje 19 vestavěných režimů, každý režim má jiné světelné efekty. Stisknutím tlačítka nabídky přepnete nabídku do vestavěného režimu Mod, stisknutím tlačítka plus nebo minus přepnete do jiného vestavěného režimu; například zobrazení nabídky M6 je aktuálně šestým vestavěným azurovým režimem.
Vestavěné režimy jsou následující:
|
Číslo režimu |
Krásy |
Poznámka |
|
1 |
statická červená |
Nastavitelný jas, nelze nastavit rychlost |
|
2 |
statická zelená |
|
|
3 |
statická modrá |
|
|
4 |
statická žlutá |
|
|
5 |
statická fialová |
|
|
6 |
statická azurová |
|
|
7 |
statická bílá |
|
|
8 |
Červený, zelený a modrý přechod |
Nastavitelný jas a rychlost |
|
9 |
Žlutá bliká |
|
|
10 |
Fialové blikání |
|
|
11 |
Azurová bliká |
|
|
12 |
Bílé záblesky |
|
|
13 |
Sedm barev skáče |
|
|
14 |
Modrá červená přechod |
|
|
15 |
Modro-zelený přechod |
|
|
16 |
Červená zelená přechod |
|
|
17 |
Tříbarevný přechod |
Nastavitelná rychlost, jas není nastavitelný |
|
18 |
Sedmibarevný přechod |
|
|
0 |
OFF |
|

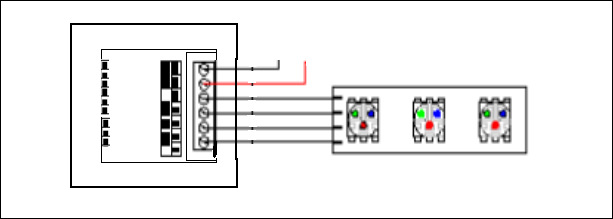

typické použití
Tyto snímky byly pořízeny fotoaparátem Canon EOS 5D Mark IV a studiový zdroj světla poskytuje Ra 98's LED pásek s plným spektrem aby realisticky reprodukovaly barvy samotného předmětu. Všechna autorská práva jsou vytvořena týmem superlightingled, neváhejte procházet a stahovat, pokud jste registrovaným uživatelem!
