Panel TM113 byl ukončen, ale můžete použít náhradní, jako např TM120E, TM120U, KL, T18-3, T18-2, P1-010V, E610P.
Sumarizace produktu
Stmívač dotykového panelu TM113 je samostatně vyvinutý nízkonapěťový ovladač, který integruje WiFi a dotykové stmívání. Nízkonapěťový ovladač TM113 je výkonný a flexibilní. Při používání není nutné přepínat bezdrátovou síť, což je pro uživatele výhodné pro přístup k internetu. upgrade Verze softwaru usnadňuje konfiguraci sítě TM113, není třeba používat počítač, pokud si mobilní telefon může vybrat bezdrátovou síť. Ve spojení s jedinečnou funkcí našeho softwaru pro ovládání mobilního telefonu TouchHome+, který je nezávisle vyvinut naší společností, je ovládání TM113 pohodlnější. Kapacitní dotykový čip se používá pro dotyk k dosažení přesného stmívání a rozvržení hardwaru je rozumné, což může omezit falešné spouště, poskytovat inteligentní ovládání osvětlení, které je pohodlnější, bezpečnější a pohodlnější než tradiční ovládání osvětlení, optimalizuje způsob, jakým lidé ovládají osvětlení, a přináší uživatelům Zde přichází nové a pohodlné osvětlení.
Technické parametry
Softwarové parametry
Jméno: Stiskněte Home+
Operační platforma: Zařízení IOS (iPhone, iPad), Android (telefon, pad) musí mít funkci WiFi
Jazyk: angličtina čínština
Kategorie: Komunikace
Technické parametry stmívače dotykového panelu
Pracovní napětí: AC90-240V/50-60Hz
Pracovní teplota: -20-60 ℃
Pracovní spotřeba: cca 2W
Dimming Method: PWM výstup stmívání
Výstupní výkon: <200 W.
Čistá hmotnost 160g
Hrubá hmotnost: 265g
Rozměry: d86*š86*v37 (mm)
Velikost balení: L90*W90*H40(mm)
Návod k použití
Krok 1: obeznámeni se stmívačem dotykového panelu WiFi
Krok 2: Popis rozhraní
Krok 3: Nainstalujte ovládací software TouchHome+
Krok 4: Nakonfigurujte stmívač dotykového panelu
Krok 5: Ovládání mobilním telefonem
Krok 6: Nainstalujte stmívač dotykového panelu

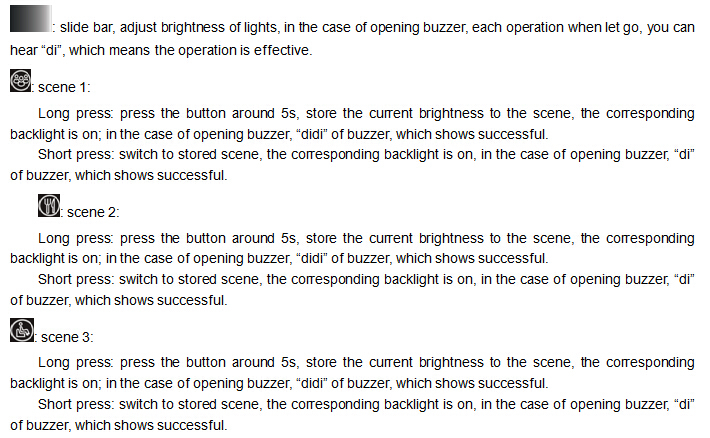

Krok 1: seznámení se stmívačem dotykového panelu WiFi
Ovládací panel má čtyři tlačítka scén, vypínač a posuvnou lištu stmívání a navíc ovládací software WiFi. Pojďme pochopit funkci jednotlivých tlačítek stmívače a jeho základní použití.
Krok 2: Popis rozhraní:
Vstup AC90-240V: Je to vstupní napájecí rozhraní stmívače a rozsah vstupního napětí je mezi 90-240V AC.
Výstup AC90-240V: Připojte k napájecímu rozhraní zdroje stmívání, nechte regulátor napájet zdroj napájení stmívání, rozsah výstupního napětí je AC 90-240V.
Výstup DC0-10V: Připojte k rozhraní 0-10V napájecího zdroje stmívání, toto rozhraní vydává výstupní signál 0-10V.

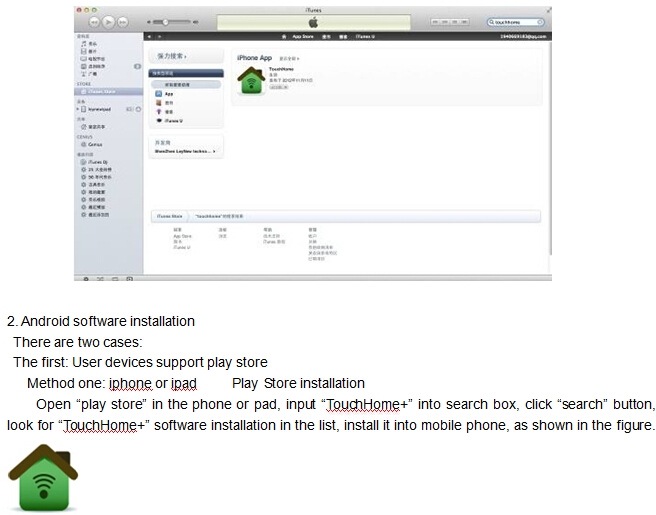

Krok 3: Instalace softwaru mobilního telefonu
1. Instalace softwaru verze pro iOS
Metoda 1: Nainstalujte na iPhone nebo iPad App Store
Otevřete iPhone nebo iPad App Store, do vyhledávacího pole zadejte „TouchHome+“, klikněte na tlačítko vyhledávání a vyhledejte instalaci softwaru „TouchHome+“ v seznamu, jak je uvedeno výše, klikněte na „Instalovat“, software se nainstaluje do telefonu.
Krok 4: Nakonfigurujte stmívač dotykového panelu
Tovární výchozí parametry stmívače: režim: síť ad hoc (AP), SSID: TM113-XXXXXXXXXXXX, heslo: žádné;
Mobilní telefon se stmívačem by měl být nainstalován se stmívacím softwarem „TouchHome+“.

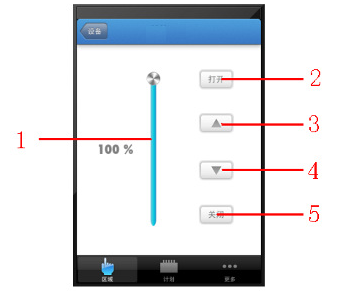

Krok 5: Ovládání mobilním telefonem
Otevřete "TouchHome+", klikněte na "Area", přidat místnost -> přidat zařízení -> ovládat zařízení. Kliknutím na přidané zařízení vstoupíte na stránku, jak je znázorněno na obrázku níže.
Popis stránky:
1. Posuvník: Posuvník nastavení jasu
2. Otevřít: zapněte výstup stmívače
3. Horní trojúhelníkové tlačítko: jas se zvýší, jas se zvýší o 1 pro každý bod, dlouhým stisknutím se plynule zvýší
4. Tlačítko spodního trojúhelníku: jas se sníží, jas se sníží o 1 pro každý bod a dlouhým stisknutím se plynule sníží
5. Zavřít: Zavře výstup zařízení.

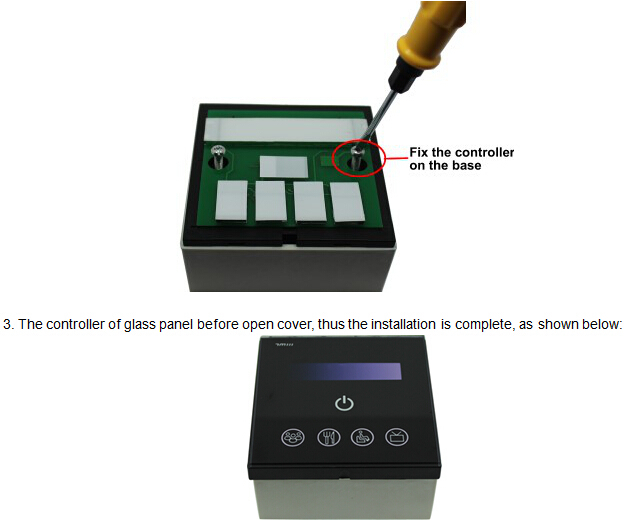

Krok 6: Nainstalujte stmívač dotykového panelu

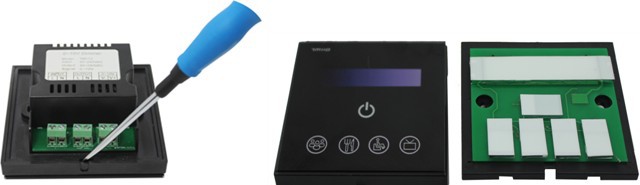

1. Pomocí „jednoho“ šroubováku jemně vypáčte zářez na dotykovém panelu a pomalu panel sejměte, jak je znázorněno na následujícím obrázku:

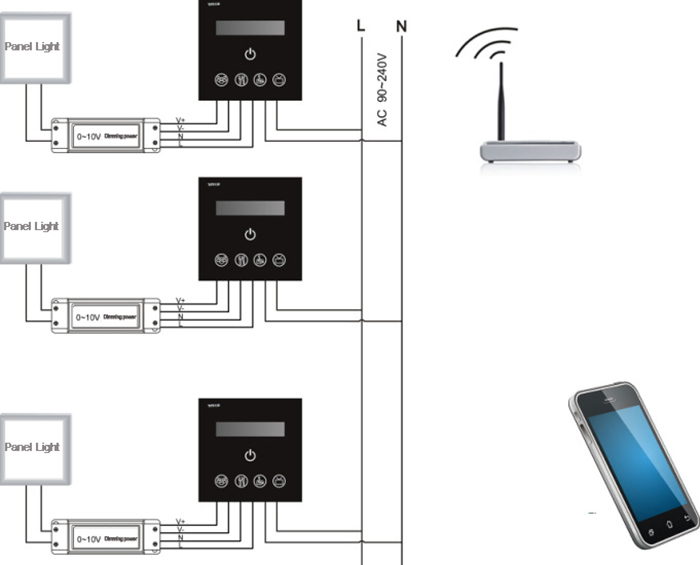

Schéma systémové aplikace
Pokud je v bezdrátové síti uživatele více stmívačů, struktura systému je uvedena níže. Uživatel může tyto stmívače inteligentně ovládat pomocí „TouchHome“. V řídicím systému může pojmout více stmívačů, o režimu ovládání si prosím přečtěte pokyny k softwaru „TouchHome“.
Poznámka: stmívače ve schématu jsou připojeny k externímu napájení, výstup AC80-240V TM113 není povolen a může také poskytovat napájení AC90-240V pro externí zařízení.
Oznámení
1. Prosím, neinstalujte stmívače do uzavřeného, silného magnetického pole;
2. Abyste snížili riziko požáru a poškození zařízení způsobeného zkratem, ujistěte se prosím o správném připojení;.
3. Instalační poloha stmívačů by měla být co nejblíže routeru, aby bylo zajištěno normální ovládání;
4. Jakýkoli problém, neotvírejte kryt stmívače libovolně.
5. Tato příručka platí pouze pro tento model stmívačů, pokud byla provedena aktualizace bez předchozího upozornění.
