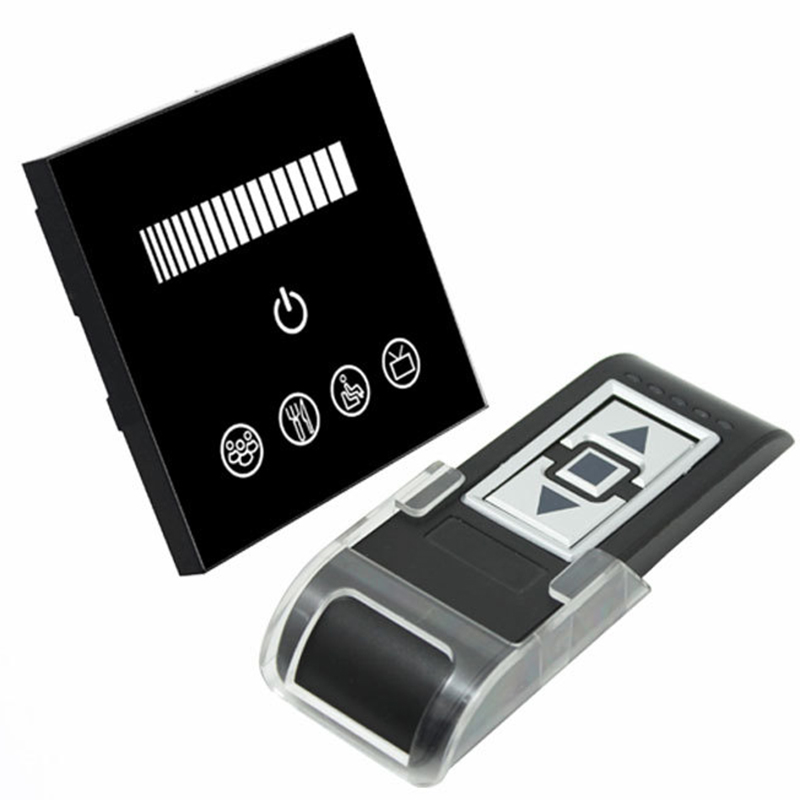

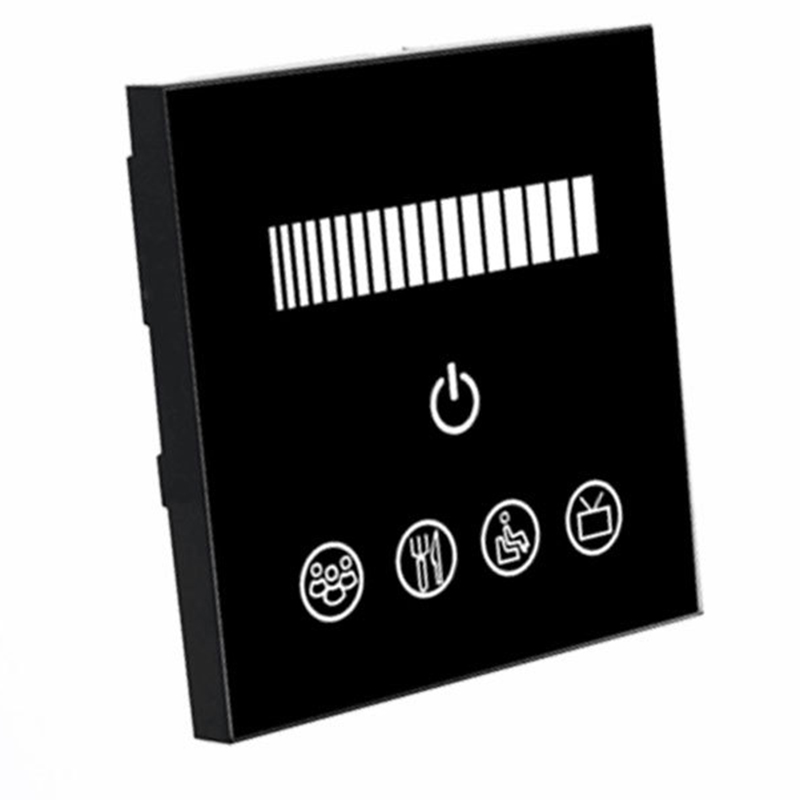

TM016 dotykový panel 0-10V výstupní stmívač, LED vysokonapěťový stmívač
ovladač TM016 je samostatně vyvinutý stmívač 0-10V, který integruje bezdrátové dálkové ovládání a dotykové stmívání. TM016 si i nadále zachovává výhody přesného stmívání nízkonapěťových stmívačů. Vzhled designu skleněné tabule je krásný. , móda. Vysoce přesný kapacitní dotykový ovládací čip, zvýšení citlivosti dotyku, snížení falešného spouštění, použití bezdrátového dálkového ovládání pro zvýšení flexibility ovládání, tento produkt může být také vybaven dvěma dálkovými ovladači pro jeho ovládání, snadné použití, použití softwaru pro kódování , zvýšit adaptabilitu dálkového ovládání. Poskytuje pohodlnější, bezpečnější a pohodlnější efekt inteligentního ovládání osvětlení než tradiční ovladače osvětlení, optimalizuje ovládání osvětlení, čímž uživatelům přináší nové a pohodlné světelné prostředí.
Technické parametry
Pracovní napětí: 90~240VAC/50~60Hz
Výstupní signál: 0-10V
Spotřeba pracovní energie: <2W
Velikost balení: D165׊135×V63 mm
Hrubá hmotnost: 315g
Výstupní výkon: <200W (zátěžový výkon 0-10V stmívacího zdroje)
Výstupní napětí: 90~240VAC/50~60Hz
Pracovní teplota: -20-60 ℃
Rozměry: D86׊86×V36 mm
Čistá hmotnost: 153.6g
Vzdálenost dálkového ovládání:> 20 metrů

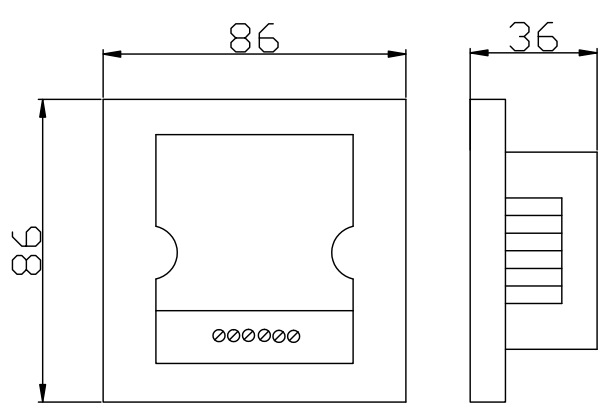

vnější rozměr
Návod k použití

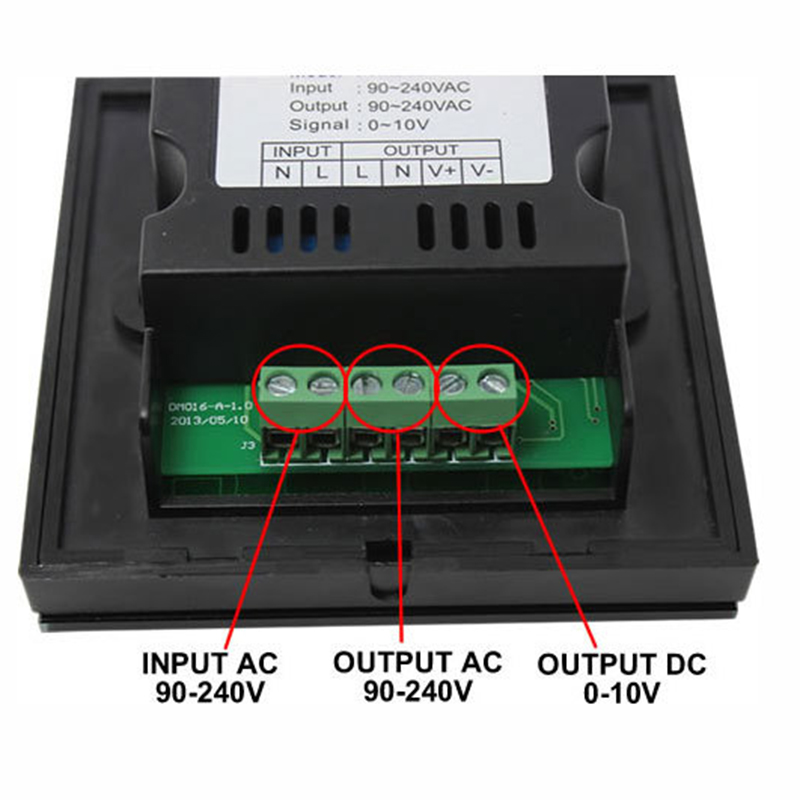

Popis rozhraní
VSTUP
L: Napájecí vodič pod napětím, rozsah napětí je 90–240 VAC, 50–60 Hz;
N: napájecí nulový vodič, rozsah napětí je 90-240VAC, 50-60Hz;
VÝSTUP
L: Živý vodič na výstupu relé (připojený k rozhraní živého vodiče zdroje stmívání 0-10V), výstupní napětí je 90 ~ 240VAC, 50 ~ 60Hz;
N: Reléový výstupní nulový vodič (připojený k rozhraní nulového vedení zdroje stmívání 0-10V), výstupní napětí je 90–240VAC, 50–60Hz;
V+: výstupní signál 0-10V kladný;
V-: výstupní signál 0-10V záporný.
Popis klíče
Tento produkt má funkci ukládání 4 scén, které mohou vyhovět aplikačním příležitostem různých potřeb uživatelů. Uživatelé si mohou nastavit typ výstupu souvisejících scén podle vlastních potřeb. Když je třeba vyvolat jakoukoli scénu, lze ji vyvolat stisknutím vámi nastavené scény, což je velmi pohodlné. Tento produkt má celkem šest tlačítek a dálkové ovládání, jednoduché ovládání, snadné uvedení do provozu. Použití počítačových digitálních čipů má vlastnosti vysoké spolehlivosti a přesnosti a má také funkce dlouhého stisknutí a krátkého stisknutí, což může výrazně snížit nesprávné fungování.

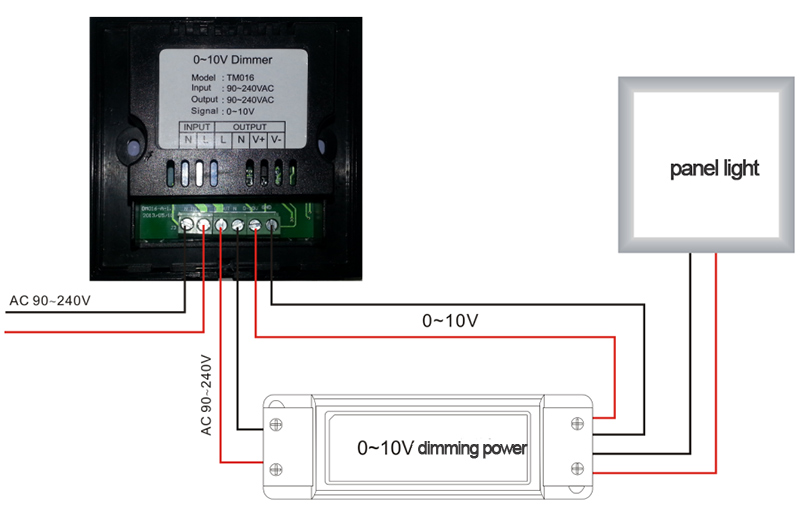

Typická aplikace:
Způsob instalace
1. Pomocí „jednoho“ šroubováku jemně vypáčte zářez na dotykovém panelu a pomalu panel sejměte, jak je znázorněno na následujícím obrázku:

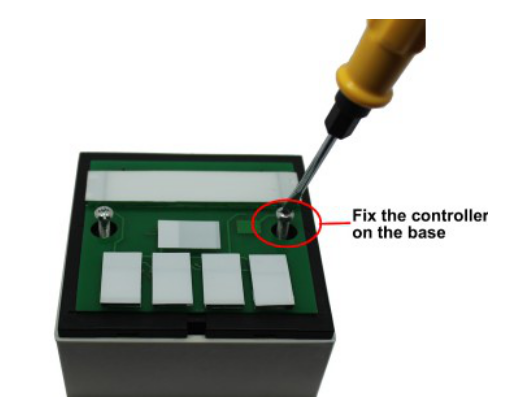

2. Upevněte spodní kryt ovladače do instalační krabice 86×86 na stěnu (instalační krabici je nutné zakoupit zákazníkem), jak je znázorněno na následujícím obrázku:
3. Nasaďte kryt skleněného panelu ovladače, který byl předtím demontován, a instalace je dokončena, jak je znázorněno na obrázku níže:
Opatření
1. Neinstalujte ovladač do uzavřené oblasti s vysokým magnetickým polem;
2. Zkontrolujte, zda napětí a napájení odpovídají tomuto regulátoru;
3. Před zapnutím zkontrolujte, zda je vedení správně připojeno, a pomocí přístroje otestujte, zda nedošlo ke zkratu;
4. Dojde-li k problému, neotevírejte kryt ovladače, když je zapnuté napájení, aby nedošlo k úrazu elektrickým proudem.
