Speciální cena: $229.99
Tento plně barevný řadič T-790K LED pixelového modulu běží na AC110-220V pomocí integrovaného regulátoru napětí, softwaru pro podporu úrovně šedé 32 65536 Gamma correction. Podporujte pravidla a speciálně tvarovaná rukojeť. 8 výstupních portů, jeden port může podporovat 512-1024 pixelů lampy. On-line řízení může být více ovladačů použitých v kombinaci, obsah programu řízení linky je uložen na SD kartě. Kompatibilní s jednořádkovými nebo dvouřádkovými čipy. V případě, že ovladač do vzdálenosti lamp může zvolit fotoelektricky izolovaný přenos a to až na několik vzdáleností až 200-300 M. Pomocí. Vestavěný obvod odolný proti blesku a ESD zajišťuje bezpečnost a spolehlivost.
Pomocí softwaru LED Edit 2014 můžete dokonce nahrávat video, které má být převedeno a spuštěno na LED páscích. Podporujte všechna různá pravidla - tvar, zpracování speciálních tvarů. Obsahuje také 2GB SD kartu s předinstalovanou LPD6803 TM1812 2801 WS/2811/2812B/UCS1903 efekty, které vám pomohou začít. Off-line použití, může nejvíce podporovat přehrávání 16 programů, které se ukládají na SD kartu.
Poznámka: Ovladač T-300K LED byl ukončen, pokud si tento ovladač LED stále zakoupíte, zašleme vám CONFULL-T-790K LED ovladač.
Návod k obsluze T-790K
Specifikace výrobku
Modelové číslo: T-790k
Item Type: Magic Controller RGB Dream color
Použijte LED pásek: LPD6803 TM1812 2801 WS/2811/2812B
is_customized: programovatelné
Záruka: 3 let
Výrobce: RITA
Certifikace: UL, CE, FC, RoHS
Napětí: 5-24V dvoukanálový
Pracovní teplota: -20 °C ~ +85 °C
Pracovní napětí: AC100-240V
Pracovní výkon: 8W
Velikost produktu: D: 310 mm × Š: 152 mm × V: 42 mm
Hmotnost: 1.8KG
Typ výstupu: 4pinová svorkovnice
Typ paměťové karty: SD karta doporučujeme použít vysokorychlostní SD kartu
Kapacita paměťové karty: 128 MB – 16 GB
Formát paměťové karty: FAT
Uložte soubor na paměťovou kartu: *.vedený
Místo původu: Čína (pevninská část)

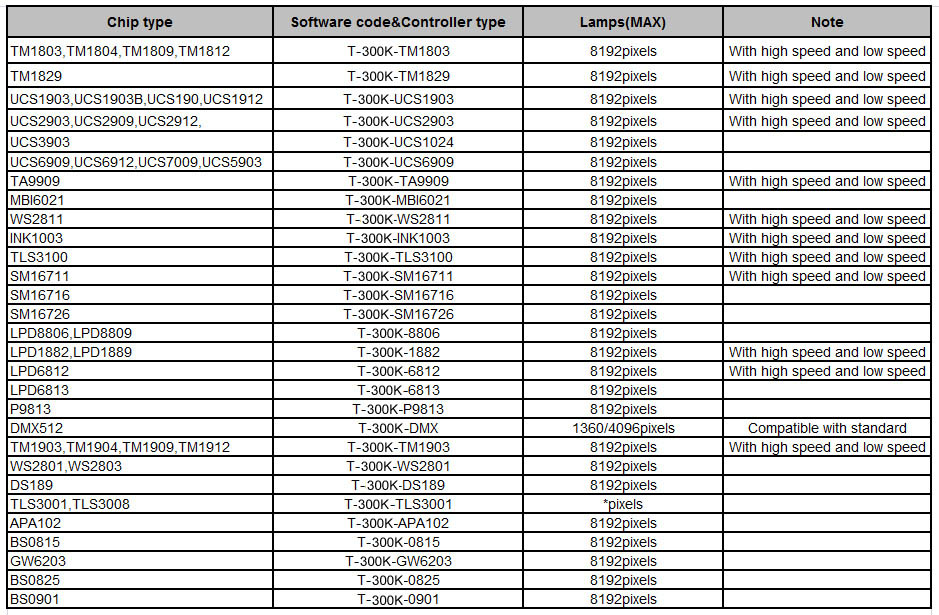

Podpora IC
Vlastnosti systému T-790K
1). Podporujte pravidla a speciálně tvarovaná rukojeť.
2). Osmiportový výstup, každý port může podporovat 512-1024 pixelů, Max podpora 8192 pixelů
3). Off-line a online ovládání.
4). T-790K uloží maximálně 16 programů, zkopíruje více souborů na SD kartu v daném pořadí, po naformátování SD karty do formátu „FAT“.
5). Program musí být v objednávkách pojmenován. stejně jako 00_1.led, 01_1.led, 02_1.led.
6). Kompatibilní s jedním a dvěma integrovanými obvody, pokud ovládáte jednořádkové IC LED osvětlení, aniž byste byli připojeni k lince CLK.
POZNÁMKA:
1). Když ovladač T-790K ovládá méně než 512 lamp, může snímková frekvence dosáhnout 30 snímků za sekundu. Když T-790k ovládá více než 512 lamp a méně než 1024 lamp, snímková frekvence se automaticky zpomalí.
2). Ovladač 2012 Edition T-790K lze kombinovat pouze s novou verzí softwaru LedEdit 2012. Použití starého softwaru nepodporuje novou verzi ovladače; na nové verzi ovladače byl vytištěn čínský znak
3). Pokud je vzdálenost mezi ovladačem a lampami větší než 50 m, doporučujeme použít ovládání přenosu diferenciálního signálu nebo ovládání přenosu fotoelektrického izolovaného signálu, přečtěte si prosím pečlivě příručku. Signální linky musí být kabel, nejlepší je Super pět druhů kabelu.
4). Rozsah použití: LED digitální trubice, LED bodový zdroj světla, vnější světlo a modulová pixelová obrazovka (obrazovky oslňujících barev), vysoce výkonné DMX osvětlení.
5). T-790K musí používat nový software software LedEdit.
Klikněte sem a stáhněte si software LedEdit 2022
Klikněte sem a stáhněte si software LedEdit 2014
Klikněte sem a stáhněte si software LedEdit 2012
7). offline ovládání prosím použijte T-790K online ovladače
Klikněte sem a stáhněte si online ovládací software Ledplayer 2014
Test videa

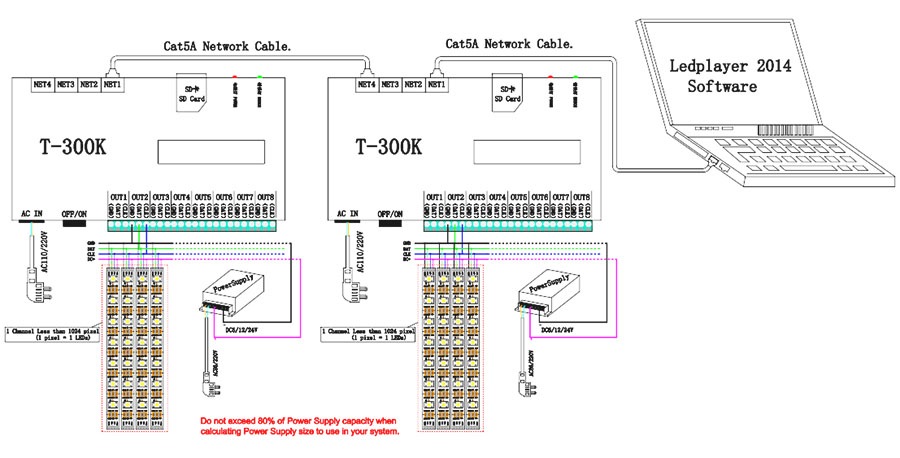

Elektrické schéma (pokud potřebujete schéma připojení ve formátu PDF, pošlete nám e-mail na sales@superlightingled.com)
T-790K online použití:
Použití T-790K offline:
Použití T-790K online a offline:
1). T-790K jeden signál TTL (SPI) a jeden výstup signálu RS485, může ovládat 8192 pixelů / lampy.
2). Když je čip pro LED jednořádkový čip pouze s daty, pak stačí propojit s DAT a GND regulátoru. Pokud je čip pro LED dvoulinkový čip s DAT a CLK, pak musí být připojen k DAT, CLK a GND řadiče.
3). Pokud potřebujete použít signál RS485, musíte připojit rozhraní ovladače A s LED kontrolkami A (DMX+), rozhraní kontroléru B s LED kontrolkami B(DMX-),
4). Pokud potřebujete ovládat nový typ IC ovladačem, režim softwarového kódu je, model T-790k-IC.
5). Když ovladač ovládá méně než 512 pixelů, může snímková frekvence dosáhnout 30 snímků za sekundu. Pokud ovládáte více než 512 pixelů, snímková frekvence se automaticky zpomalí.
6). Hlavní kabel doporučujeme 4 čtvercový kabel, zbývající kabel doporučujeme 2.5 čtvercový kabel.
7). Chcete-li použít celosvětovou synchronizaci GPS, distributora kanálů konzoly a zobrazení časování, kontaktujte našeho technika a získejte podrobné informace.
Pozor
Vzdálenost mezi ovladačem a přenosem Opakovače mezi přenosem Opakovače a přenosem Opakovače mezi přenosem Opakovače a přijímačem přenosu signálu nesmí být větší než 50 m, Maximální vzdálenost mezi ovladačem a přijímačem přenosu signálu je 200 m
Odstraňování problémů
Otázka 1: ovladač po elektrifikaci, kontrolka je normální, ale lampy se nemění
Odpověď: Důvody pro to jsou následující:
(1) Zkontrolujte, zda signál kontrolek a ovladač mají správné připojení.
(2) Pokud je splněn signál TTL, musí se svítilny a svítilny a ovladač spojit dohromady, a to svítilny GND (zem) k GND a ovladač (zem) dohromady.
(3) Zkontrolujte prosím efektový soubor SD karty, vybrané modely, zda aktuální lampy a použitý čip jsou konzistentní.
Otázka 2: po zapnutí bliká indikátor ERROR T-790k bez výstupu na displej
Odpověď: Indikátor ERROR bliká, což znamená, že ovladač nepřečetl kartu správně, možné problémy:
SD karta je prázdná, bez souboru efektu.
Soubor efektu na SD kartě a model ovladače se neshodují, vyberte prosím správný model ovladače v LedEdit a poté znovu vytvořte soubor efektu *led.
SD karta se před kopírováním souborů s efektem nenaformátovala na FAT.
Zkontrolujte napájecí napětí, regulátor lze napájet individuálně, aby se vyloučily důvody napájení.
Vyměňte SD kartu a poté otestujte, abyste vyloučili možnost špatné SD karty.
Bezpečnost
Napájecí napětí tohoto produktu je 5/12/24 V DC, nepřekračujte.
Zkratování výstupních vodičů může způsobit poškození stmívače.
Při připojování napájení a zátěže vždy dodržujte správnou polaritu.
Pouze pro vnitřní použití - tento produkt není voděodolný ani odolný vůči povětrnostním vlivům.
Pozor
Tlačítka rychlosti QUICK a SLOW budou fungovat pouze v případě, že je jednotka v jednom z (dynamických) režimů změny barvy.
Připojte podle schématu zapojení.
Při výpočtu nepřekračujte 80 % kapacity napájecího zdroje napájení velikost pro použití ve vašem systému.
balíček zahrnuje
1x T790K LED ovladač
1x AC napájecí kabel
1x SD karta včetně softwaru LedEdit 2013
1x SD karta (2G)
1x kus uživatelské příručky
