SPI 4kanálový zesilovač signálu pro adresovatelná LED pásková světla
Související produkty
SPI zesilovač signálu 4CH...
$21.98 $14.9932% z ceny
DC5-24V SP108E WiFi LED...
$21.99
DC5V WS2812B IP65...
$1.98
DC5-24V SP107E bezdrátový...
$16.98
65 stop/20 m WS2811 Multi...
$90.00 $69.9822% z ceny
DC5-24V Mini WiFi Music...
$16.98
DC12V RGBW 16.4Ft 270LED...
$79.98-
Speciální cena: $21.98 $14.9932% z ceny

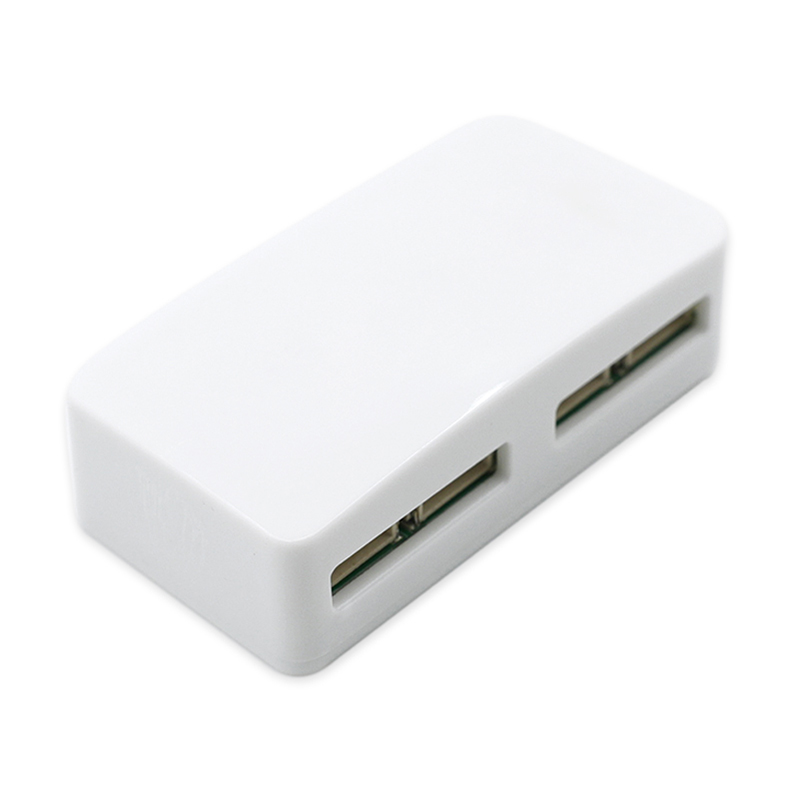

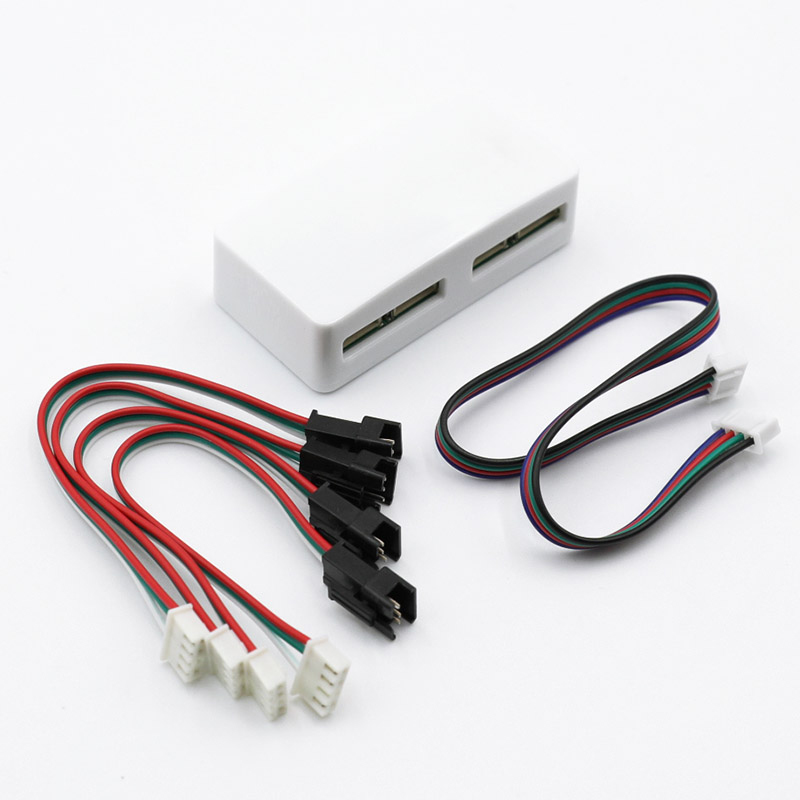

Tento zesilovač signálu SP je kompatibilní se všemi druhy našich SPI LED ovladačů, jako je Magic Home Pro LED ovladač. Může vydávat signál hlavního ovladače zcela a synchronně, se 4 výstupními kanály a dalším 1 kanálem pro připojení k dalšímu zesilovači. Teoreticky lze tento LED zesilovač připojit k mnoha.
Datový výstupní zesilovač pro adresovatelné LED pásky WS2811, WS2812B, SK6812. Není kompatibilní s adresovatelnými proužky RGBW.
Standardy a certifikace
Technické parametry
pracovní teplota: -20-60 ℃
Napájecí napětí: DC 5-24V
Rozsah výstupního proudu : MAX <2A
Výstup: 4 SPI signál
Vnější rozměr: D 76 × Š 37 × V 22 mm
Velikost balení: D 78 Χ Š 60 Χ V 25mm
Analýza a řešení poruch
|
Časté chyby |
Kauzální analýza |
Řešení |
|
Světlo nefunguje |
1. Spínaný zdroj nefunguje. 2. Kladný a záporný vodič napájecího zdroje jsou zapojeny obráceně. 3. Špatně nebo není pevně připojen. |
1. Zkontrolujte a ujistěte se, že spínaný zdroj funguje správně. 2. Opraveno po kontrole. 3. Zkontrolujte kabeláž a správně ji připojte. |
|
Špatná barva |
1. Špatné připojení RGB vodiče. 2. Špatný druh RGB aplikace. |
1. Zkontrolujte a připojte kabel RGB správně. 2. Zkontrolujte a změňte druh RGB aplikace, dokud nezískáte správnou barvu. |
|
Jeden přednastavený vzor nefunguje |
Rychlost není upravena. |
Stisknutím tlačítka zrychlíte |
|
Nerovnoměrný jas předních a zadních LED |
1. Výstupní vodič je příliš dlouhý s poklesem napětí. 2. Pokles napětí v důsledku tenkých vodičů. 3. Přetížení napájení. 4. Přetížení regulátoru. |
1. Zkraťte výstupní vodič nebo smyčkový napájecí zdroj. 2. Vyměňte za silnější vodiče podle skutečného proudu. 3. Vyměňte za zdroj s vyšším výkonem. 4. Přidejte další výkonový zesilovač. |

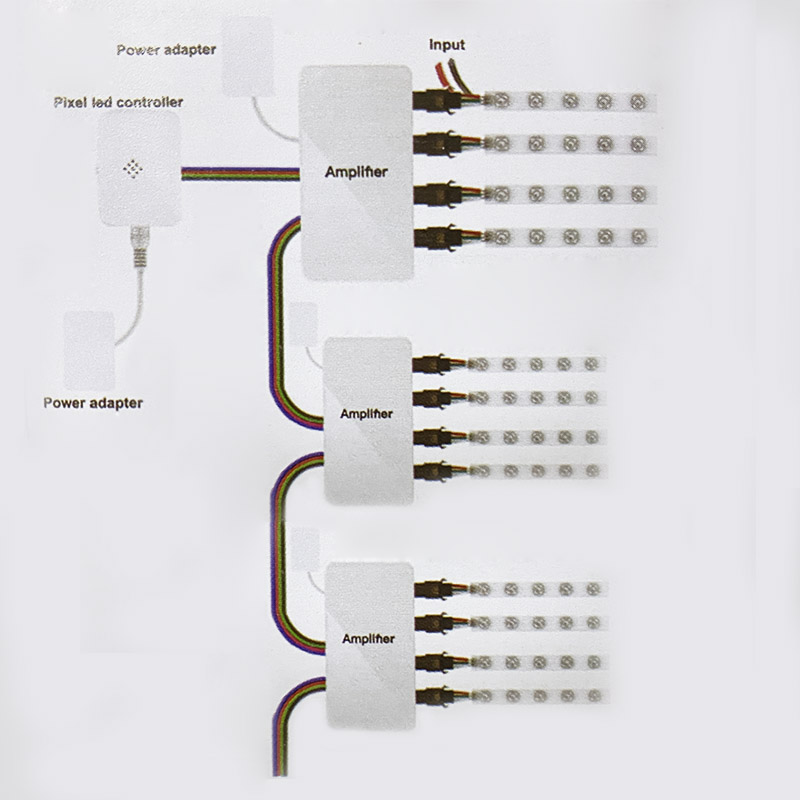

Zapojení
Bezpečnostní tipy
Aby byla zajištěna integrita a bezpečnost produktu, dodržujte následující pokyny a připomínky.
Používejte prosím opatrně a před použitím si pozorně přečtěte níže uvedená bezpečnostní opatření.
1. Vyhněte se instalaci v minovém poli, silném magnetickém poli, vlhkém a vysokém napětí.
2. Ujistěte se, že kabeláž je správná a pevná, abyste předešli nehodám, jako je poškození součástí zkratem a vyhoření ovladače.
3. Nainstalujte ovladač na dobře větrané místo, aby byla zajištěna vhodná okolní teplota.
4. Zkontrolujte, zda vstupní napájení regulátoru (musí odpovídat napájecímu napětí regulátoru) splňuje požadavky na produkt a zda výstupní napětí napájecího zdroje odpovídá produktu.
5. V případě jakéhokoli problému jej prosím neopravujte sami. V případě pochybností kontaktujte dodavatele.
Tipy
Efektivní výkon napájecího zdroje je pouze 80 % označeného napájecího zdroje, takže když uživatel zvolí napájecí zdroj, měl by být o něco vyšší (alespoň 20 % nebo vyšší) než zátěžový výkon LED světel.
