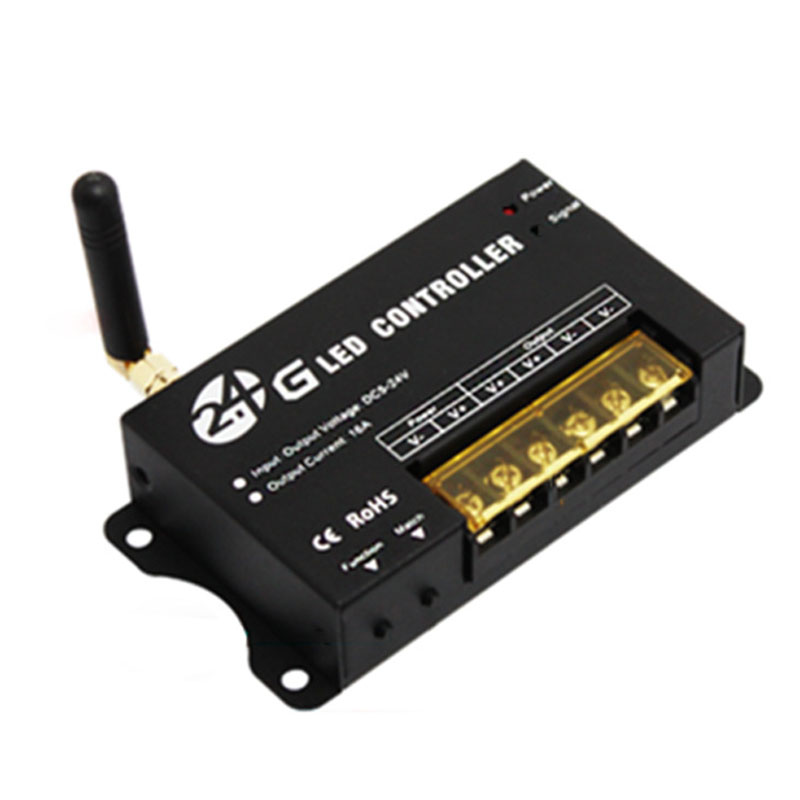

RF203 2.4G dálkový ovladač Multifunkční 1kanálový stmívač, dotykový 8tlačítkový ovladač
Související produkty
RF203 2.4G dálkové ovládání...
$19.99Střední studna LRS-200-24 ...
$39.00 $36.985% z ceny0603SMD 600LED Single...
$39.98 $19.9850% z cenyDual Row 3014SMD 2400LEDs...
$125.98Super úzký, šířka 0.12 palce...
$30.00 $12.9857% z ceny-
Speciální cena: $19.99

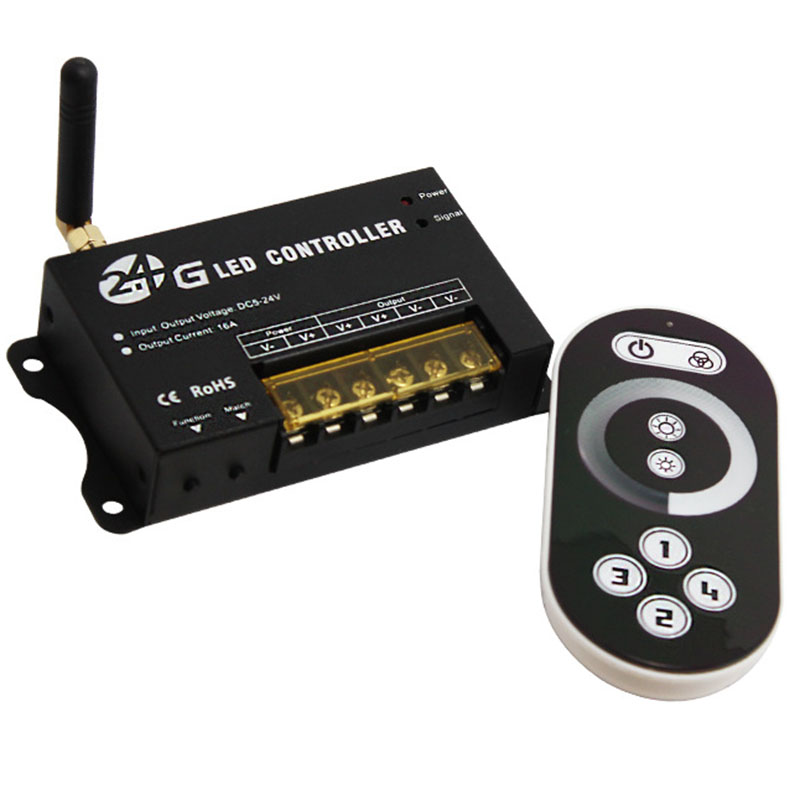

Tento 2.4G ovladač je nově představeným bezdrátovým vysoce výkonným LED ovladačem naší společnosti. Je vybaven dotykovým dálkovým ovládáním, dotykové dálkové ovládání využívá vysoce přesnou kapacitní technologii dotykového ovládání, můžete si vybrat barvu, kterou potřebujete, jedním tlačítkem. Je to pohodlné a snadné. Každý ovladač má globálně jedinečný kód adresy, aby se předešlo záměně způsobené ovládáním opakovaného kódu adresy. Každý ovladač může být vybaven čtyřmi dálkovými ovladači, lze dosáhnout synchronizace více ovladačů. Používá se pro ovládání různých svítidel, jejichž zdrojem světla je LED. Například bodový zdroj světla, flexibilní světelný pás, nástěnná ostřikovací lampa, skleněné nástěnné světlo atd. Má mnoho výhod, jako je pohodlné připojení, snadné použití a další. Podle aktuální potřeby zákazníků může provádět skokové změny, postupné změny, stroboflash a další efekty změny. Může dosáhnout jednoduchého ovládání a skupinového ovládání, snadno použitelné pro uživatele.
Specifikace produktu ke stažení
Specifikace výrobku
kontrolor
Pracovní teplota: -20-60 ℃
Napájecí napětí: DC5V-24V
Výstup: 1 kanály
Způsob připojení: společný
Rozměry: L120ΧW62ΧH27mm
Velikost balení: L185ΧW145ΧH55 mm
Čistá hmotnost: 220g
Hrubá hmotnost: 314g
Statická spotřeba energie: <1W
Výstupní proud: <16A (každý kanál 8A)
Výstupní výkon: 5V: <80W, 12V: <192W, 24V: <384W
Regulátor je dodáván s ochranou proti zkratu
Výstupní frekvence ovladače: 325 Hz
dálkové ovládání
Pracovní teplota: -20-60 ℃
Napájení: AAA*3
Napájecí napětí: 1.5V*3
Vysílací frekvence: 2.4 GMhz
Spotřeba energie v pohotovostním režimu: 0.015 mW
Pohotovostní proud: 60uA
Pracovní proud: 200uA
Vyzařovací proud: 10mA
Vzdálenost dálkového ovládání: cca 30 metrů
Pohotovostní doba: 6 měsíců
Hmotnost dálkového ovladače: 94g

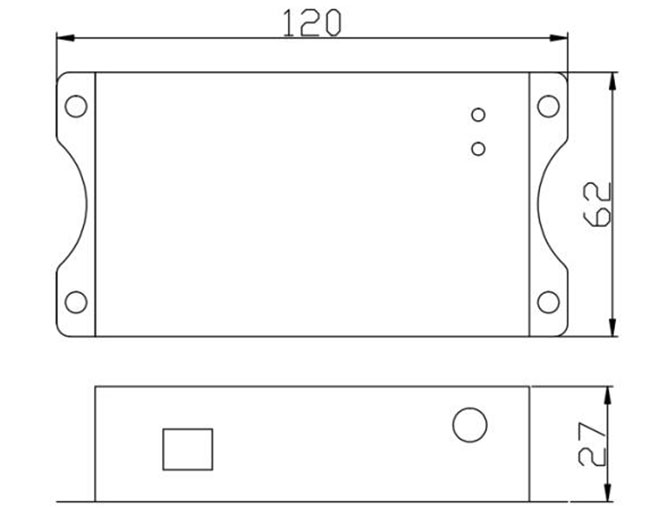

Rozměry

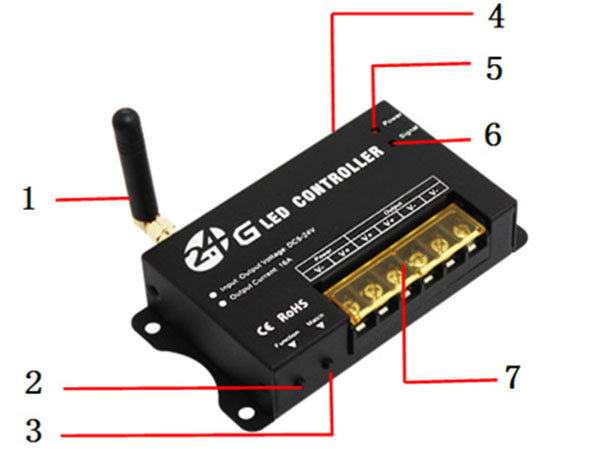

Pokyny pro ovladač
1. Anténa: 2.4G anténa pro příjem signálu dálkového ovládání;
2. Funkce: přepínač a tlačítko režimu, dlouze stiskněte tento přepínač, krátce stiskněte přepínač režimu;
3. Shoda: Pro kódový klíč viz 4 pro způsob použití; vymazat kód. Pokud ovladač již nepoužívá dálkový ovladač, který byl během používání zakódován, lze toho dosáhnout vymazáním kódu. Způsob ovládání: ovladač je vypnutý, stiskněte a podržte tlačítko "Match", zapněte jej a otestujte pomocí dálkového ovladače. Pokud jej nelze ovládat, operace je úspěšná, v opačném případě operaci opakujte;

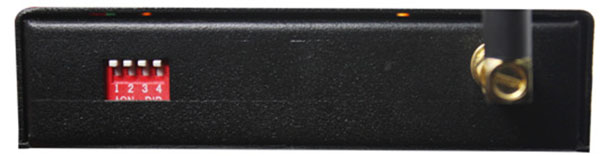

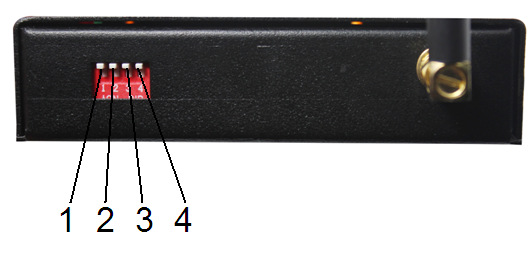

4. Skupinový vytáčecí kód: jak je znázorněno na obrázku 3. Používá se pro čtyři sady adresního kódu ovladače a nastavení pracovní skupiny;
5. Napájení: Indikátor napájení, který se rozsvítí, když je připojeno externí napájení;
6. Signál: Kontrolka RF signálu, bliká, když je signál dálkového ovládání správně přijat;

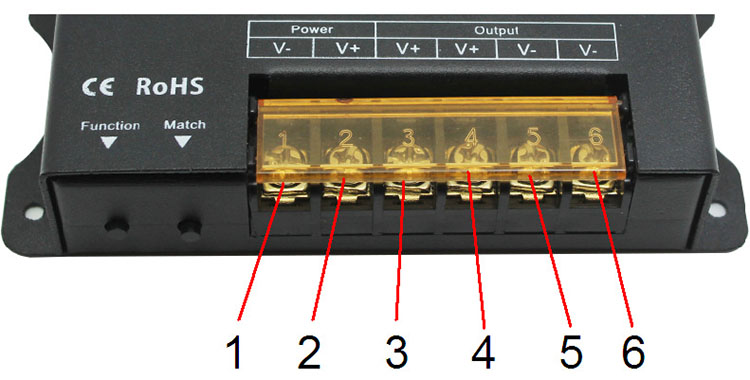

7. Vstupní/výstupní terminál: vstup napájení regulátoru a výstupní port zátěže, podrobný popis viz obrázek 4 a tabulka 1;

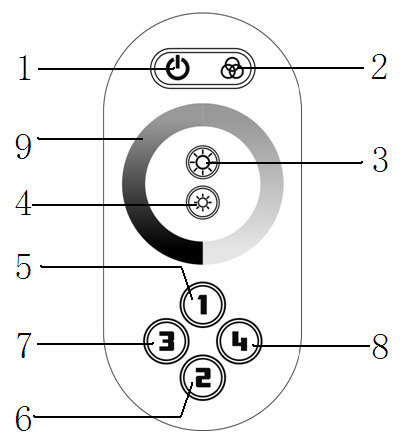

Pokyny k dálkovému ovládání
1. Přepínač 2. Skupinové ovládání 3. Jas se zvýší o 4 a jas se sníží
5. Skupina 1 6, Skupina 2 7, Skupina 3 8, Skupina 4
9. Kroužek pro nastavení jasu
Kód dálkového ovládání

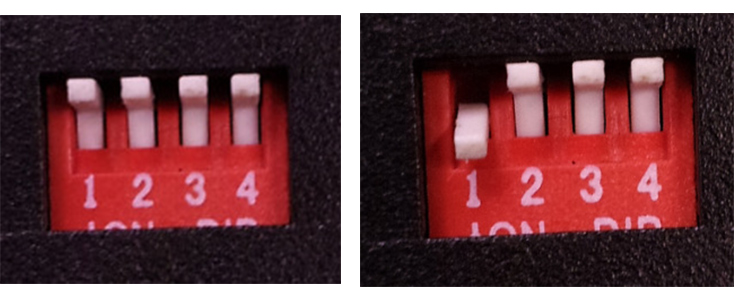

Ovladač lze ovládat čtyřmi dálkovými ovladači současně, musíte nejprve sladit ovladač a dálkový ovladač. Chcete-li kód spárovat, použijte společně „shoda“ a „vytáčecí kód“. Pokud je ovladač v provozu a je-li první číslice vytáčecího kódu „ZAPNUTO“ (obrázek 6), stiskněte tlačítko „Shoda“ a poté se dotkněte spínacího tlačítka na dálkovém ovladači, indikátor „Signál“ bliká, což znamená, že kód adresy je úspěšně spárován. Ostatní tři skupiny jsou stejné. Používá se ke seskupování ovladačů během používání. Pokud jsou všechny "OFF", lze je ovládat pouze během globálního ovládání.
Instrukce
Na dotykovém panelu dálkového ovládání je 64 dotykových tlačítek (bodů). Funkce každého tlačítka jsou následující:
1. Otevřený klíč: v libovolném stavu lze zapnout nebo vypnout výstup regulátoru;
2. Klávesa skupinového ovládání: vyberte všechny ovladače odpovídající adrese tohoto dálkového ovladače pro ovládání všech ovladačů jako celku;
3. Jas plus: celkový jas plus, každé stisknutí jasu přidá jednu úroveň, celkem 22 úrovní;
4. Snížení jasu: celkový jas se sníží pokaždé, když se jas sníží o jednu úroveň, celkem 22 úrovní;
5. Skupina 1: Vyberte všechny ovladače se skupinovou adresou 1, které odpovídají adrese tohoto dálkového ovladače, a ovládejte jejich ovladače jako celek;
6. Skupina 2: Vyberte všechny ovladače se skupinovou adresou 2, které odpovídají této adrese dálkového ovladače, a ovládejte jejich ovladače jako celek;
7. Skupina 3: Vyberte všechny ovladače se skupinovou adresou 3 odpovídající adrese dálkového ovladače a ovládejte jejich ovladače jako celek;
8. Skupina 4: Vyberte všechny ovladače se skupinovou adresou 4, které odpovídají adrese dálkového ovladače, a ovládejte jejich ovladače jako celek;
9. Kroužek pro nastavení jasu: slouží k nastavení jasu;
Řízení spotřeby
Přestaňte dálkové ovládání na určitou dobu používat, dálkové ovládání se automaticky přepne do pohotovostního stavu, aby se prodloužila životnost baterie. V tuto chvíli nelze barevný kroužek použít. Pro probuzení dálkového ovladače a uvedení do pracovního stavu musíte stisknout tlačítko.
Návod k obsluze funkčních kláves
Tato klávesa má dvě funkce, dlouze stiskněte tento přepínač, krátce stiskněte přepínač režimu;
Tabulka klíčových režimů:
Sériové číslo
Jas
Poznámka
Sériové číslo
Jas
Poznámka
1
10%
Nastavitelný jas
12
57%
Nastavitelný jas
2
14%
13
61%
3
18%
14
65%
4
22%
15
70%
5
26%
16
74%
6
30%
17
78%
7
35%
18
83%
8
39%
19
87%
9
44%
20
91%
10
48%
21
95%
11
53%
22
100%

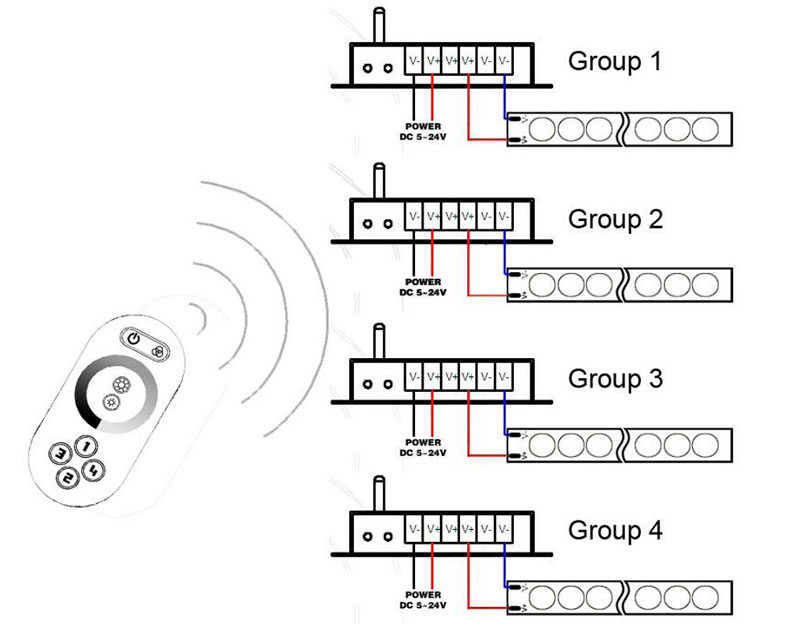

Typická aplikace
Krok 3: Dálkové ovládání
Popis funkcí dálkového ovladače naleznete v "Uživatelské příručce dálkového ovladače".
Ovládání skupiny 1: nejprve stiskněte tlačítko "5" na dálkovém ovladači, poté můžete ovládat první skupinu, v tuto chvíli je ovládání pro ostatní skupiny neplatné. Pro ovládání druhé skupiny stiskněte klávesu "6", totéž platí pro ostatní skupiny. Chcete-li dosáhnout celkové kontroly, stiskněte nejprve tlačítko „2“, hlavní ovládací tlačítko. Tímto způsobem lze dosáhnout celkové kontroly.
Opatření
1. Nejprve připojte zátěžový kabel a poté napájecí kabel; před zapnutím se ujistěte, že nedošlo ke zkratu mezi vstupním a výstupním kabelem.
2. Rozsah napájecího napětí ovladače je DC5 ~ 24V, při překročení rozsahu napětí může dojít k poškození ovladače.
3. Pokud dotykový dálkový ovladač delší dobu nepoužíváte, doporučujeme vyjmout baterii.
Obsah balení
1 x 2.4G led ovladač stmívače
1x Návod k použití
1x Dotykové dálkové ovládání
