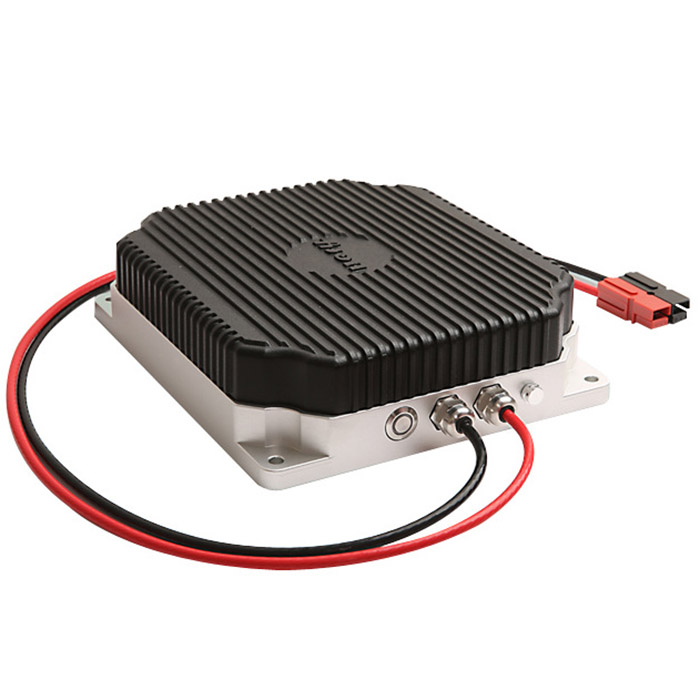

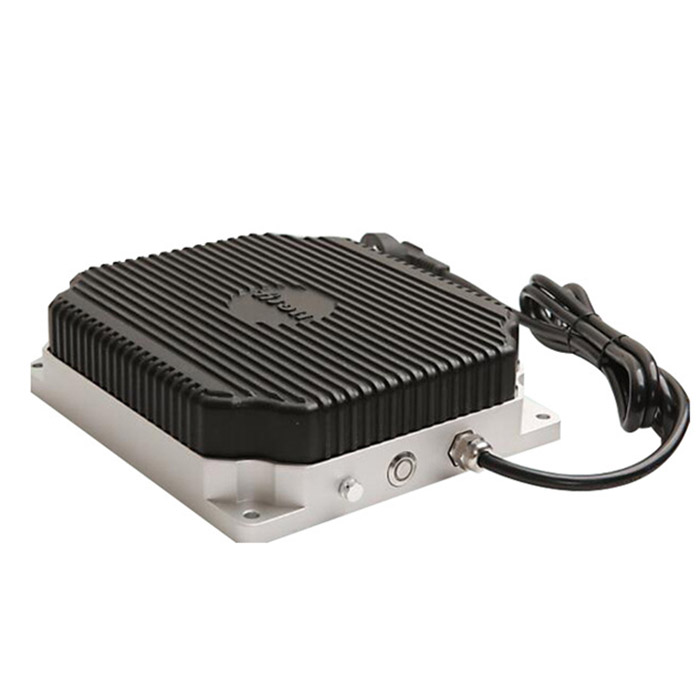

LYC1000 bezdrátová nabíječka, vysoce výkonný golfový vozík/robot AGV a další bezkontaktní napájecí zdroj
LYC1000 je vysoce výkonná bezdrátová nabíječka vyvinutá naší společností. Je vhodný pro poskytování bezkontaktního nabíjení pro různé mobilní roboty nebo zařízení jako AGV, AGC, RGV, elektrický vysokozdvižný vozík, golfový vozík a hotelový servisní robot., Pro dosažení úplné automatizace procesu nabíjení baterie, snadné použití, snadná údržba . Využití technologie adaptivního řízení k překonání nabíjecí vzdálenosti a změn zatížení na výkonu systému, vysoká přesnost ovládání, pro lithiové baterie, olověné baterie, nikl-metal hydridové baterie a super kondenzátory k zajištění přesného a spolehlivého nabíjení, k ochraně a prodloužit životnost baterie.
LYC1000 výstupní výkon 1kW, účinnost je lepší než 92%, intenzita elektromagnetického záření pro splnění požadavků "mezi kontroly elektromagnetického prostředí (GB 8702-2014)", bezpečnost, zelená a úspora energie. Klíčovými komponentami tohoto produktu jsou všechny dovážené komponenty a po přísném testování stroje pro zajištění dlouhodobého stabilního provozu.
Funkce
1. bezkontaktní nabíjení, vysoká účinnost, dlouhá životnost, může dosáhnout fragmentace doby nabíjení;
2. původní návrh struktury jádra, únik malého, nízkého záření;
3. originální vícesmyčková rezonanční konstrukce, nízká ztráta, šířka pásma přenosové frekvence;
4. původní algoritmus adaptivního řízení s více smyčkami, který zajišťuje, že systém je vždy v nejlepším provozním stavu;
5. nezávislý výzkum a vývoj 2.4GHz frekvenčního přeskakování komunikačního algoritmu, zpoždění přenosu dat je malé, schopnost proti rušení;
6. nezávislý výzkum a vývoj algoritmu pro snímání vzdálenosti a potvrzení polohy, který účinně eliminuje chybu nabíjení;
7. vícenásobná ochrana proti přetížení, aby bylo zajištěno, že provoz zařízení je stabilní a spolehlivý;
8. Struktura integrace transformátoru a řídicího obvodu, úspora místa, snadná instalace;
9. plně utěsněný design, vodotěsný, prachotěsný, proti oleji, přizpůsobený různým drsným pracovním prostředím.
Technické parametry
Vstupní napětí: AC220V ± 15%, jednofázové 50Hz
Vstupní proud: 6.5A (max.)
Výstupní napětí: 12.0V ~ 30.0V (nastavitelné, tovární nastavení 28.8V)
Výstupní proud: 10 ~ 35A (nastavitelný, tovární nastavení 35A)
Přesnost regulace: ± 0.3 %
Přesnost ustáleného průtoku: ± 1.0 %
Zvlnění napětí: ≤0.3 %
Energetická účinnost: ≥92 %
Nabíjecí vzdálenost: délka vzduchové mezery: 15 ± 10 mm
Odchylka osy X: ± 20mm
Odchylka osy Y: ± 10mm
Nabíjecí frekvence: 30 ~ 50 kHz (samonastavení)
přenos dat: pracovní frekvenční pásmo: 2.400 ~ 2.485GHz

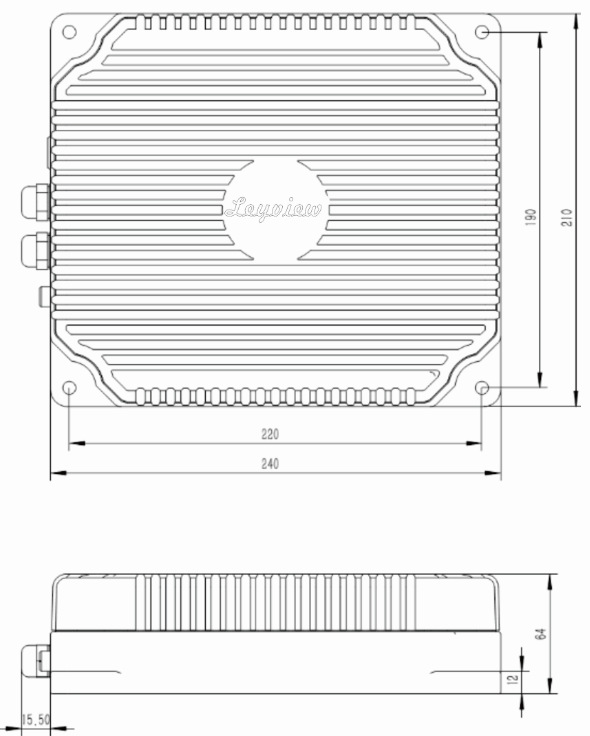

Rozměry
Funkce
Funkce indikace napájecího terminálu LYC-1000T:
(1) Po normálním zapnutí nebo stisknutí tlačítka reset se červená kontrolka často rozsvítí na 1 sekundu a přejde do pohotovostního stavu a červená kontrolka přejde do stavu pomalého blikání;
(2) Když je terminál pro příjem energie na svém místě a komunikace je normální, je provedena fáze detekce stupně spojení a modrá kontrolka přejde do normálně "zapnutého" stavu;
(3) Po úspěšném testu stupně spojení přejde modrá kontrolka do stavu rychlého blikání, což znamená, že vstoupilo do normálního stavu nabíjení;
(4) Po nabití je kontrolka na napájecím zdroji v pohotovostním stavu a červená kontrolka pomalu bliká;
Funkce indikace konce příjmu LYC-1000R:
(1) Po normálním připojení baterie nebo stisknutí tlačítka reset se červená kontrolka často rozsvítí na 1 sekundu a přejde do pohotovostního stavu, indikátor neindikuje, že je často ve stavu "vypnuto";
(2) Když terminál pro příjem energie dosáhne nabíjecí polohy, robot vydá nabíjecí signál (aktivní vysoká) a zelená kontrolka začne pomalu blikat;
(3) Po normálním nabití zelená kontrolka na přijímacím konci rychle bliká;
(4) Pokud je napájecí konec uzamčen kvůli poruše nebo poloha není správná, červená kontrolka na přijímacím konci rychle bliká;
(5) Po dokončení nabíjení kontrolka na konci napájení zhasne.
Způsob provozu
Provoz při zapnutí

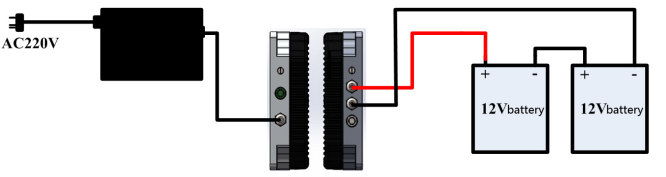

(1) Zapojte zástrčku napájecího terminálu do jednofázové zásuvky 220V. Konkrétní schéma zapojení je uvedeno na obrázku 3;
(2) Zapněte vstupní vypínač a indikátor napájení odpovídá popisu v části „Funkce indikace konce napájení LYC-1000T“;
(3) Po připojení konce příjmu energie k baterii bude indikátor napájení odpovídat popisu v části „Funkce indikace konce příjmu energie LYC-1000R“.
Pozor: Červená je připojena ke kladné elektrodě baterie, což je "+", a černá je připojena k záporné elektrodě baterie, která je "-".
(1) Poté, co se napájecí terminál LYC-1000R přiblíží k napájecímu terminálu LYC-1000T, může okamžitě realizovat inteligentní řízení nabíjení a okamžitě zastavit. Konkrétní pokyny jsou popsány v 5 (Úvod funkcí). Napájecí přijímací terminál a napájecí terminál LYC1000R Rozsah nabíjecí polohy je znázorněn na obrázku.
Nabíjecí křivka
