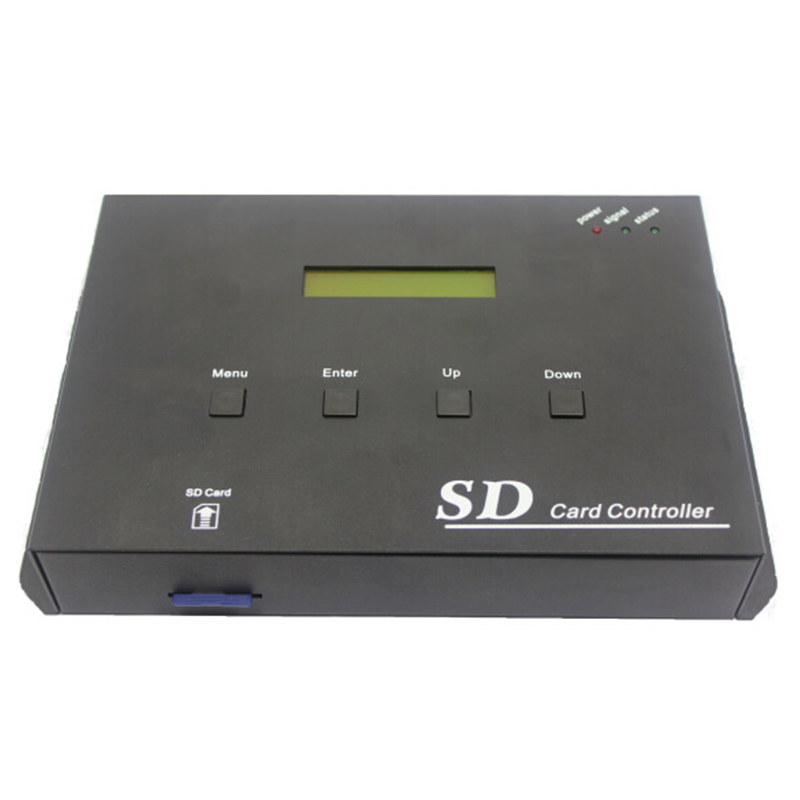

LN-SDDMXCON-SPI-LV DC12V SD karta DMX signálový dekodér, LED ovladač
Ovladač SD karty SPI používá pokročilý počítačový řídicí čip k ovládání různých svítidel s LED jako světelných zdrojů, jako je bodový světelný zdroj, měkká světelná lišta, nástěnná podložka, skleněná závěsná nástěnná lampa atd. Pomocí ovládání pomocí tlačítek má funkce výběr souboru vzoru, úprava rychlosti změny, výběr výstupního IC, zobrazení nastavení data, čas dovolené, ukládání do paměti a přepínač. Systém se zapne a vyhledá všechny soubory "*.LED" na kartě SD a seřadí je podle názvu souboru od malých po velké a přečte a přehraje režim posledního uloženého souboru. Uživatel může stisknutím tlačítka vybrat měnící se vzor. Po výběru všech souborů stiskněte znovu tlačítko Vybrat soubor přidat, aby se soubor vzoru zobrazil ve smyčce. Má výhody flexibilního zapojení, pohodlného zapojení a jednoduchého použití; dle skutečných potřeb zákazníků dokáže dosáhnout čtyřkanálového a plochého skoku, gradientu, stroboskopu, dostihů, tekoucí vody, běžícího textu, obrázků, videa a dalších světelných změn. Uživatel může také upravovat soubor datového vzoru prostřednictvím přiloženého softwaru pro úpravu vzoru (LedEditor v1.0). Existuje mnoho různých vzorů a jejich použití je snadné. Podrobný způsob úpravy najdete v příručce k editačnímu softwaru.
Technické parametry
● Pracovní teplota: -20-60℃
● Napájecí napětí: DC12-24V

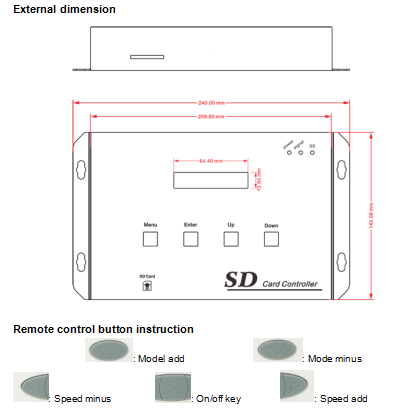

● Rozměry: D240 *Š145 *V39 mm
● Velikost balení: D280 *Š185 *V75 mm
● Čistá hmotnost: 894 g
● Hrubá hmotnost: 1250 g
●Spotřeba energie: <1W
● Frekvence snímků: Čím méně bodů je použito na kanál, tím větší je maximální nastavitelné číslo snímku a naopak. Doporučený počet snímků je 20~30fps.
● Podpůrné čipy: běžné jednovodičové a dvouvodičové integrované obvody na trhu
● Výstup: 4 signály SPI
● Kontrolní body: ve vztahu ke snímkové frekvenci, čím pomalejší snímková frekvence, tím více bodů lze nastavit a naopak. Při testování při 30 snímcích za sekundu lze každý kanál nastavit až na 432 bodů a celkový počet bodů čtyř kanálů může dosáhnout 1728 bodů. Podrobnosti naleznete v tabulce 3.
● Úroveň šedé: 32~255 úrovní (liší se podle čipu ovladače)
● Maximální počet souborů vzorů: 64
Specifikace ke stažení
Popis rozhraní

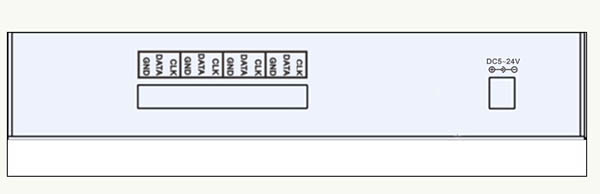

Výstupní rozhraní signálu SPI: GND je veřejná zem, datové rozhraní DATA, rozhraní hodin CLK. Napájecí port: vstupní DC napětí 5-24V.
Slot karty SD

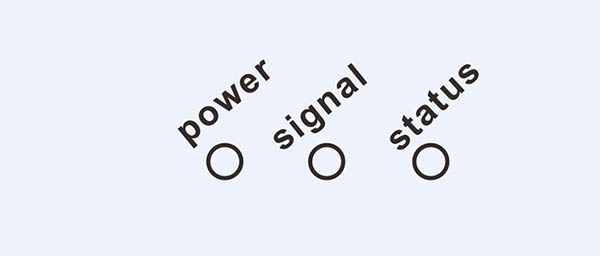

Napájení: Indikátor napájení, kontrolka zapnutí.
sigmal: Tlačítka a kontrolka dálkového ovládání svítí, bliká kontrolka ovládání pomocí tlačítka nebo dálkového ovládání.
Stav: indikátor pracovního stavu, indikátor bliká, když je výstup SPI, frekvence blikání souvisí s výstupní rychlostí
Vestavěný režim:
|
režim |
Popis režimu |
režim |
Popis režimu |
|
0 |
Statická černá |
18 |
Červený zadní ocas |
|
1 |
Statická červená |
19 |
Zelený pozitivní ocas |
|
2 |
Statická zelená |
20 |
Zelený zadní ocas |
|
3 |
Statická modrá |
21 |
Modrý pozitivní ocas |
|
4 |
Statická žlutá |
22 |
Modrý zadní ocas |
|
5 |
Statická fialová |
23 |
Sedmibarevný dopředu běžící ocas |
|
6 |
Statická azurová |
24 |
Sedmibarevný dopředu běžící ocas |
|
7 |
Statická bílá |
25 |
Pozitivní přechod fialovo-červeno-fialový gradient |
|
8 |
Dostihy s červeným právem |
26 |
Pozitivní přechod žluto-zeleno-žlutého gradientu |
|
9 |
Zelený pravý dostih |
27 |
Pozitivní postupný přechod azurová-zelená-azurová |
|
10 |
Modrý pravý koňský dostih |
28 |
Pozitivní přechod přechodu fialová-modrá-fialová |
|
11 |
Stroboskop tří základních barev |
29 |
Pozitivní přechod azurová-modrá-azurová gradient |
|
12 |
Sedmibarevný stroboskop |
30 |
Pozitivní přechod bílá-červená-bílá |
|
13 |
Skáčou tři základní barvy |
31 |
Pozitivní přechod žluto-červeno-žlutého gradientu |
|
14 |
Sedm barev skáče |
32 |
Červeno-žluto-červený přechod |
|
15 |
Tříbarevné třícestné překrytí běžící dopředu |
33 |
Přechod zelená-azurová-zelená |
|
16 |
Vpřed sedm barev |
34 |
Modro-fialovo-modrý přechod |
|
17 |
Červený pozitivní ocas |
|
|
Podporujte světelnou lištu
|
Číslování |
Model |
Signální linka |
|
1 |
TM1803 |
ÚDAJE |
|
2 |
TM1809 |
ÚDAJE |
|
3 |
TM1812 |
ÚDAJE |
|
4 |
UCS1903 |
ÚDAJE |
|
5 |
UCS2903B |
ÚDAJE |
|
6 |
2811 WS |
ÚDAJE |
|
7 |
LPD6803 |
DATA, CLK |
|
8 |
2801 WS |
DATA, CLK |
|
9 |
TLS3001 |
ÚDAJE |
|
10 |
TLS3008 |
ÚDAJE |
|
11 |
P9813 |
DATA, CLK |
|
12 |
LPD8806 |
DATA, CLK |
Snímková frekvence a počet souborů LED
|
Rychlost |
Maximální počet bodů na kanál |
Celkem čtyři body |
|
12 snímků za sekundu> |
1024 |
4096 |
|
15fps |
850 |
3400 |
|
20fps |
600 |
2400 |
|
25fps |
512 |
2048 |
|
30fps |
432 |
1728 |
|
35fps |
372 |
1488 |
|
40fps |
325 |
1300 |
Pozor: Maximální počet bodů odpovídající snímkové frekvenci se zde vztahuje k bodům obecného vzoru (soubor .led není velký). Pokud je vzor příliš komplikovaný (soubor .led je příliš velký), musíte znovu zvážit problém s bodem. Potřebujete snížit počet bodů, abyste zabránili rychlosti konfigurace? Ovladač to nezvládne a zemře.

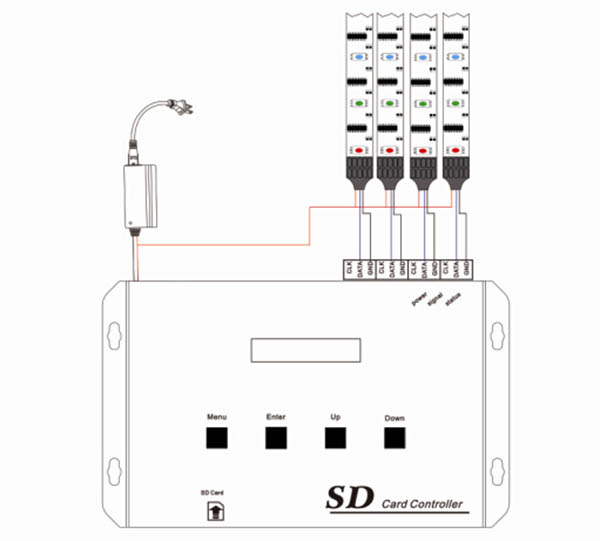

1. Jednolinkový integrovaný obvod je znázorněn na obrázku. Signální vedení lze připojit pouze ke svorce odpovídající datům:
2. Dvouvodičový IC je znázorněn na obrázku: hodinová linka a datová linka jsou připojeny k odpovídajícím svorkám:
