Speciální cena: $29.98
Jedná se o 6 kanálů Barevný hudební ovladač LED-SPI navazuje na tradiční základ s technologickým kontrolérem, je to zrod trhu a poptávky zákazníků, je to jeden typ kontroléru, který integruje nejnovější technické na trhu.
Tento konektor se čtyřmi rozhraními na levé straně GND（V-）,CLK,DATA, V+ slouží k připojení LED zařízení, Tento řadič nyní může podporovat 10 druhů SPI pásků na trhu, pro APA102 LPD6803 TM1803 UCS1903 WS2811 TM1812 TM1809 TM2801 WS2812BLS3001 P3008 SM9813 IC vysněná barevná LED pásková světla nebo LED vysněná barevná řetězcová světla modulu.
Technické parametry
Provozní teplota: -20 ~ + 60 stupeň
Provozní napětí: 5V 12V 24V
Signální výstup: SPI signál, 600 pixelů; použitelná lišta lampy: 2811 WS/2812 WS.
Spotřebovaný výkon: < 1 W;
Rozměry výrobku: 81 mm × 51 mm × 23 mm;
Čistá hmotnost produktu: 158 g;
funkce
Číslo odpovídající šipce představuje typ proužku následovně:
5、Rozhraní výstupního pásu:
V + je stejnosměrný kladný napájecí zdroj;
V – je záporné stejnosměrné napájení, což je kostra. Zde je také příkon regulátoru.
DO je pás signálních vedení, používá se třívodičový a čtyřvodičový pásek;
CK je pásek hodinové linky, použitý čtyřvodičový pásek;
6, Zvuková díra:
Vstup zdroje zvuku MIC, použití okolního zvuku, upravte směr ovladače tak, že vytvoříte zvukový otvor proti zdroji zvuku a zůstanete nezakrytý.
Instalační návod

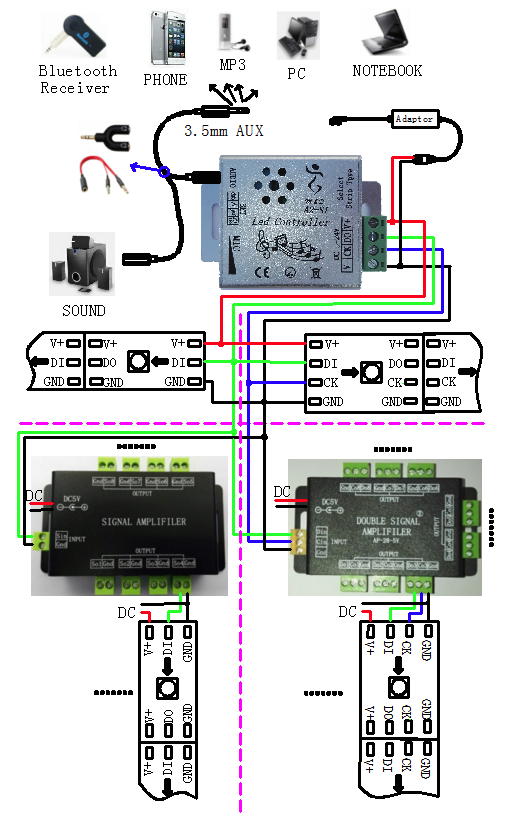

Svisle přerušovaná levá schéma zapojení třívodičového pásu, vpravo schéma zapojení čtyřvodičového pásu;
Pod vodorovnou čarou je rozšíření schématu zapojení více Strip;
Úvahy o použití
1. Prostřednictvím různých kombinací světelných forem světelné lišty, řetězového světla a bodového světla v kombinaci s rozložením vzoru lze realizovat personalizovaný efekt.
2. Ovladač je obecný typ a musí být kompatibilní s různými druhy hudby. Rozlišení ovladače pro typ závisí na intenzitě vstupního audio signálu. Pokud je potřeba intenzivní změna světla, zvyšte hlasitost na maximum a reproduktor se nastaví pomocí vestavěné funkce ovládání hlasitosti audia.
3. Doporučuje se používat zadní světlo s nízkou úrovní osvětlení v úplné tmě a udržovat přiměřenou vzdálenost, abyste předešli nepříjemným pocitům v očích.
4. Délka zvukového kabelu se při instalaci liší a zvukový kabel produktu se používá hlavně pro testování funkce a doporučuje se vybrat výkonnější zvukový kabel s maskovacími funkcemi, abyste získali lepší kvalitu zvuku a zabránili šum audio kabelu způsobený efektem antény.
5. Ovladač přijímá vstupní signál ze dvou levých a pravých kanálů a pouze jeden kanálový vstup výrazně sníží účinek změny světla. A 3.5mm audio kabel AM na AM používá třístupňový kontakt s dvoukanálovým režimem a nepoužívejte čtyřstupňový kontakt s režimem mikrofonu.
6. Výstup dvěma způsoby pomocí zvukového kontaktu jedna ku dvěma nebo párové linky jedna ku dvěma přímo z přehrávače do ovladače a zvuku. Nepoužívejte lotosový kontakt XNUMX až XNUMX, který samostatně vystupuje levý a pravý kanál, což vede pouze k jednomu kanálu vstupu ovladače a zvuku.
7. Abyste se lépe drželi původního stylu hudby, akvizice zvuku ovladače využívá 3.5mm audio kabelový vstup, spíše než sbírání zvuku pomocí mikrofonů.
8. Výstupní schopnost regulátoru je omezená, takže k prodloužení signálového vedení nebo multiplexního výstupu je potřeba zesilovač signálu. Zesilovač signálu může izolovat výkon mezi světelnými pruhy různého napětí a sdílet signál mezi světelnými pruhy různého napětí.
Oznámení
1. Nepoužívejte jej ve vlhkém prostředí a vyhněte se kontaktu s vodou a jinými kapalinami.
2. Používejte výrobek mimo dosah magnetického pole.
3. Nedovolte dětem, aby se dotýkaly kabeláže, aby nedošlo k poškození způsobenému rozhraním produktu a chybami v kabeláži.
4. Neprofesionální osobě je zakázáno otevírat kryt.
5. Vzhled výrobku využívá kovový materiál, takže rez v důsledku poškrábání, odlupování povrchové vrstvy a přirozená oxidace kovu jsou nad rámec záruky.
5. Prohlášení o ochraně proti pirátství, informace o autorských právech jsou zahrnuty buď vyjádřené, nebo předpokládané, a zobrazí se za určitých podmínek. Kopírování bude trestáno.
Popis zesilovače DC5V
Zesilovač signálu (repeater) přijímá jednosměrný signál SPI, výstupní signál řídící skupina Symphony 8, víceskupinová Symphony of dream-color striplight changes in effect; a zesilovač používaný pro výstup signálu přes SPI, teorie může být kaskádovitá nespočet zesilovačů signálu.
Specifikace
1) Pracovní teplota: -20 - 60 stupňů 2) Napájecí napětí: DC 5V
3) Velikost produktu: 93 mm × 62 mm × 25 mm 4) Čistá hmotnost produktu: 120 g
5) Spotřebovaný výkon: < 0.1 W 6) Výstup: 8 SPI signál , 250 pixelů/kanál
Instalační návod
Aplikace
Dekorace interiéru: Klub, bar, chodba, pokoj, hotel, led osvětlení akvárií, muzeum, vánoční, sváteční, maloobchodní LED osvětlení atd.
Vnější dekorace: Plaza, komerční budovy, parky, scénické místo, večerní umístění, LED osvětlení nápisů atd.
Bezpečnost
Napájecí napětí tohoto produktu je 5/12/24 V DC, nepřekračujte.
Zkratování výstupních vodičů může způsobit poškození stmívače.
Při připojování napájení a zátěže vždy dodržujte správnou polaritu.
Pouze pro vnitřní použití - tento produkt není voděodolný ani odolný vůči povětrnostním vlivům.
Pozor
Tlačítka rychlosti QUICK a SLOW budou fungovat pouze v případě, že je jednotka v jednom z (dynamických) režimů změny barvy.
Připojte podle schématu zapojení.
Při výpočtu nepřekračujte 80 % kapacity napájecího zdroje napájení velikost pro použití ve vašem systému.
balíček zahrnuje
1 x LED hudební ovladač
1 x Uživatelská příručka
1 x produktová krabice
2x audio kabel 3.5 mm
1x audio konektor 1to2
Tyto snímky byly pořízeny fotoaparátem Canon EOS 5D Mark IV a studiový zdroj světla poskytuje Ra 98's LED pásek s plným spektrem aby realisticky reprodukovaly barvy samotného předmětu. Všechna autorská práva jsou vytvořena týmem superlightingled, neváhejte procházet a stahovat, pokud jste registrovaným uživatelem!
