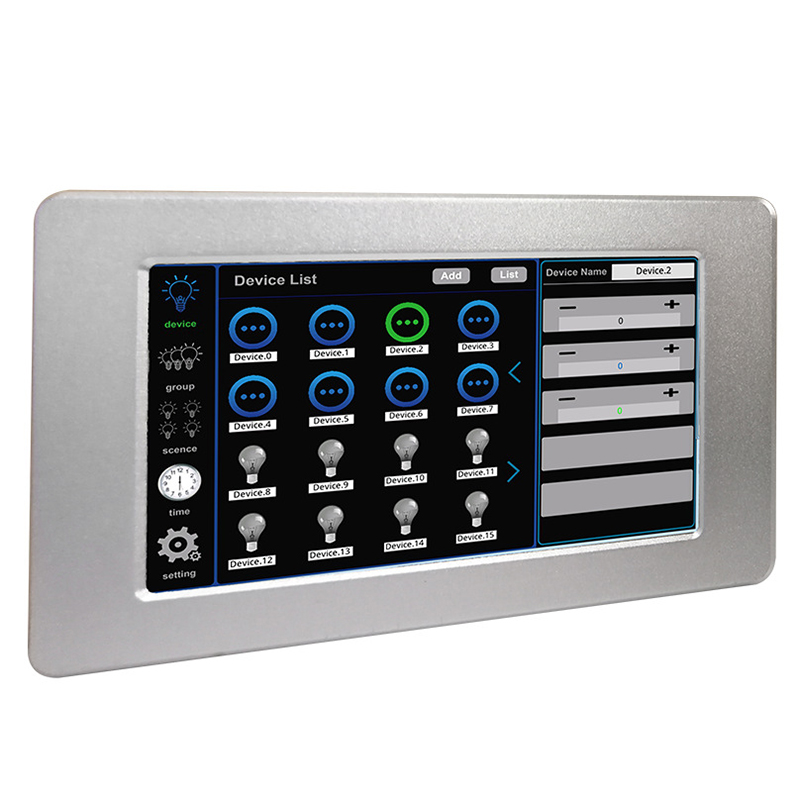

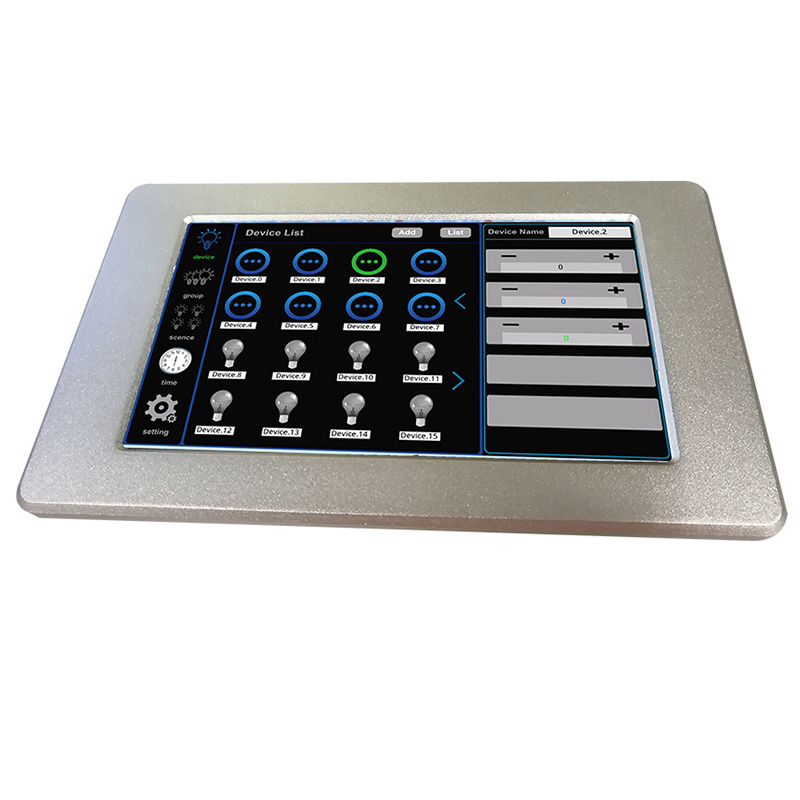

DMX501 Hlavní ovládání dotykové LCD obrazovky DMX, 36kanálový systém inteligentního ovládání osvětlení

Model: DMX501
DMX501 Hlavní ovládání dotykové LCD obrazovky DMX, 36kanálový systém inteligentního ovládání osvětlení
  • DMX501 Hlavní ovládání dotykové LCD obrazovky DMX, 36kanálový systém inteligentního ovládání osvětlení
  • DMX501 Hlavní ovládání dotykové LCD obrazovky DMX, 36kanálový systém inteligentního ovládání osvětlení
  • DMX501 Hlavní ovládání dotykové LCD obrazovky DMX, 36kanálový systém inteligentního ovládání osvětlení

$221.98

Doprava zdarma po celém světě u objednávek nad 199 $

Různé možnosti skladem
Množstevní slevy z ceny
1-19
$221.98
20-49
$211.99
50-99
$206.44
100+
$199.78
Množství: -+

DHL, UPS a USPS jsou doručeny až k vašim dveřím, jakékoli potřeby uveďte do poznámky u pokladny.

Přijměte prosím přizpůsobení projektu kontaktujte nás pro obchodní nabídky a technickou podporu.

  • Informace o výrobku
  • Hodnocení
  • Příslušenství
  • snímky
  • Průvodce osvětlením LED pásků

    Hlavní ovládání dotykové obrazovky DMX je ovladač světla založený na inteligentním systému. Dotyková obrazovka využívá současnou populární kapacitní dotykovou technologii a využívá software k virtualizaci ovládacího panelu kovové textury. Software se snadno ovládá a uživatelsky definovaná nastavení jsou snadná. Pohodlné a rychlé dosažení různých efektů ovládání osvětlení.






    Standardy a certifikace

    CE FCC UL RoHS ISA SGS ISO záruka 2 roky



    Technické parametry

    Pracovní teplota: -20 ~ 70 ℃

    Napájecí napětí: 12V (chyba ± 0.2V), 1A

    Výstup: Primární DMX signál (přidat až 64 DMX 1 až 5 smyčkových světelných zařízení)

    Způsob připojení: DMX signálová linka

    Velikost balení: 245 * 165 * 60mm

    Rozměry: 210mm * 127mm * 45mm

    Čistá hmotnost: 721g

    Hrubá hmotnost: 1050g

    Maximální spotřeba energie: 12W

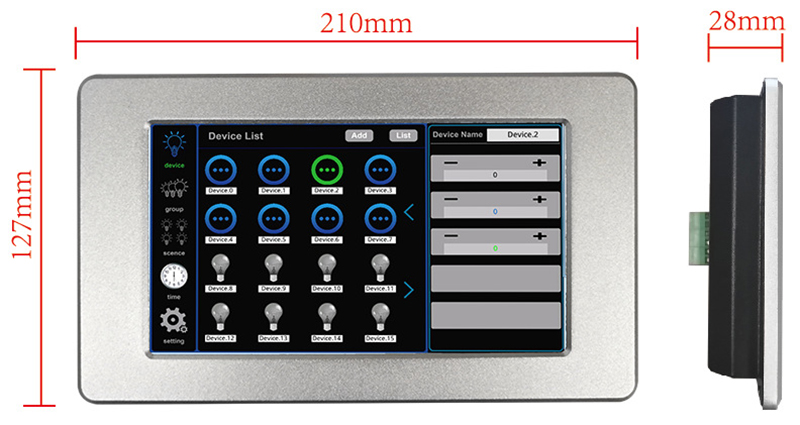

    Vnější rozměr

    Velikost DMX501

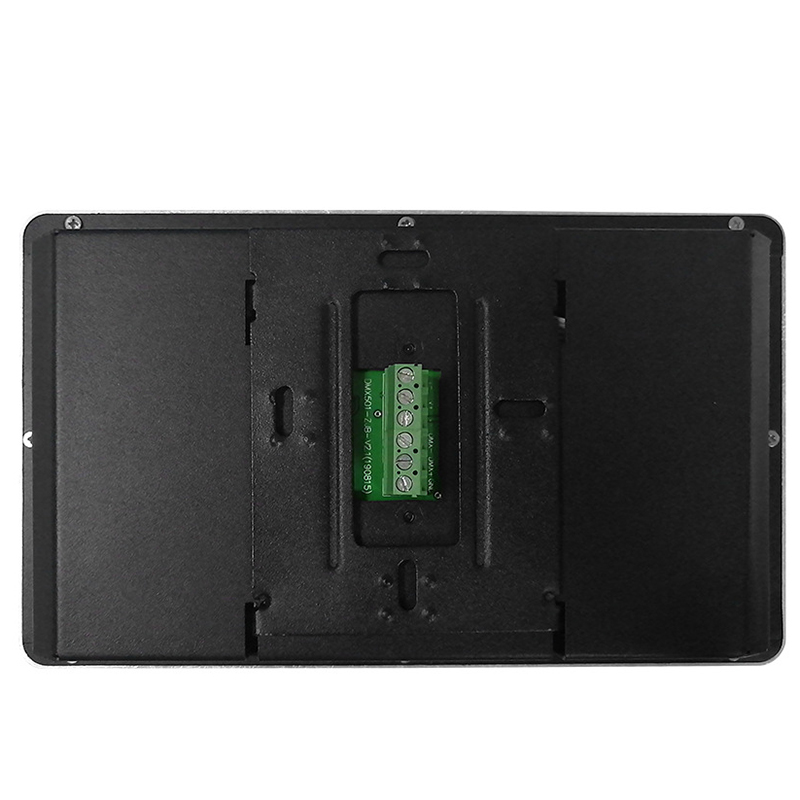

    Popis rozhraní

    DMX501

    DMX501



    zavedení funkce

    Představení funkční oblasti systému

    Displej DMX501

    Systém má tři hlavní oblasti, a to následovně:

    Systémová nabídka (referenční číslo 1 zobrazené na obrázku 1): obsahuje pět funkčních tlačítek: zařízení, skupina, scéna, časovač a nastavení.

    Panel obsahu (štítek 2 zobrazený na obrázku 1): zobrazení informací o zařízení (počet zařízení, název zařízení), informace o skupině (název skupiny, obrázek skupiny), informace o scéně (název scény, obrázek scény), informace o časovači, informace o nastavení (nastavení jasu, místní restart, místní data resetování na tovární nastavení stav, nastavení hesla pro uzamčení obrazovky, čas obrazovky).

    Panel atributů (referenční číslo 3 zobrazené na obr. 1): atribut zobrazení zařízení, atribut skupiny, informace o atributu scény.



    Představení funkcí softwaru

    ovládání zařízení: vyberte koncové zařízení, které chcete ovládat, například ovládání jasu světla.

    Ovládání skupiny: vyberte skupinu pro přidání nebo odebrání zařízení a ovládejte jas zařízení ve skupině jako celku. Při provádění skupinového ovládání bude jas zařízení ve skupině stejný.

    Ovládání scény: vyberte scénu pro přidání nebo odebrání zařízení, jas scénického zařízení může být jiný, flexibilnější než skupinové ovládání, scénu lze použít na časovač

    časovač: vyberte časovač, který chcete nastavit (čas, název scény), po spuštění časovače se v nastavený čas spustí odpovídající scéna. Všechny časovače lze zapnout nebo vypnout současně, nebo lze časovač zapnout nebo vypnout jednotlivě.

    Nastavení: nastavení jasu; restartujte stroj, kliknutím restartujte okamžitě, bez výzvy; data stroje budou obnovena do továrního stavu (bude vyžadováno heslo, což může být výchozí heslo (686890) nebo heslo definované uživatelem); heslo zamykací obrazovky; Doba dechu (v sekundách).



    Úvod do ovládání softwaru

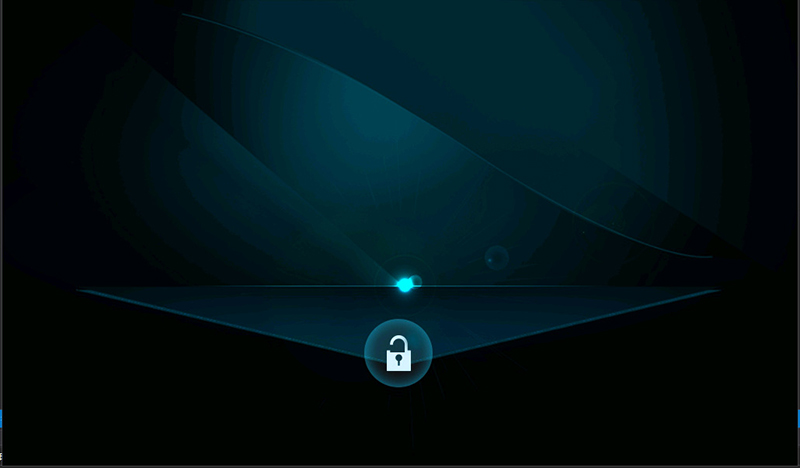

    Chcete-li vstoupit do uživatelského rozhraní, musíte kliknout na tlačítko zámku (jak je znázorněno na obrázku 2) v rozhraní a zadat heslo pro odemknutí. Heslo pro odemknutí může být počáteční heslo (686890) nebo heslo definované uživatelem. Po zadání stiskněte zpět Potvrďte stisknutím klávesy; pokud je heslo prázdné, klikněte na tlačítko enter.

    software DMX501

    Přístroj je jediná stránka nastavení, tento stroj přidává až 64 osvětlovacích zařízení DMX 1 až 5 smyček; ikona zařízení je šedá, když je právě zapnuto, což znamená, že stroj nemá žádné vybavení, pro přidání musíte kliknout na "ADD"

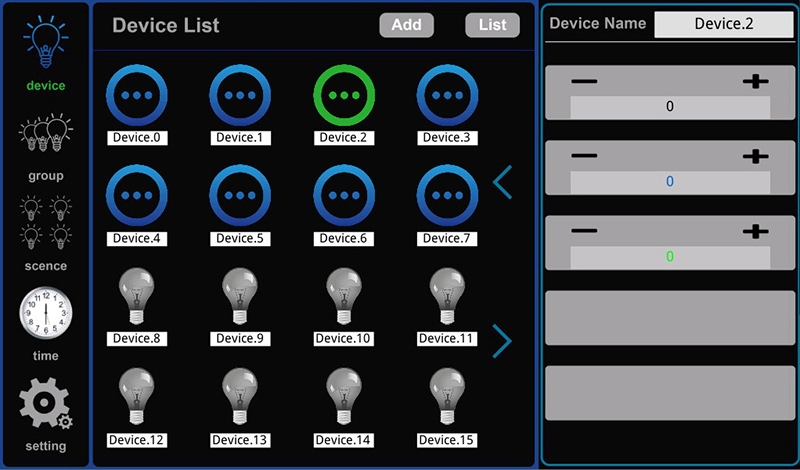

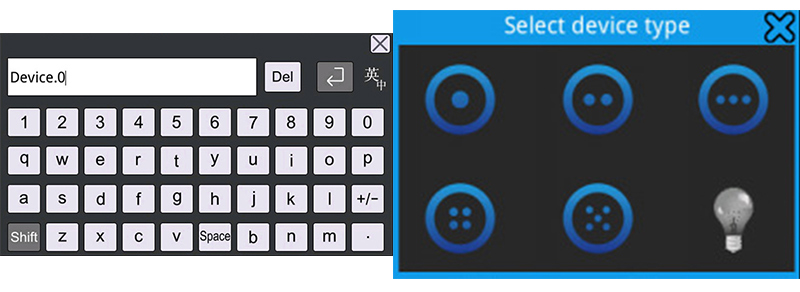

    zařízení Jak je znázorněno na obrázku 3, kliknutím na „Seznam“ zobrazíte seznam informací o adrese zařízení a kliknutím na šipku otočíte stránku s jedním nastavením.

    Seznam zařízení DMX501

    Přidané DMX osvětlovací zařízení může být jedním z 1 až 5 smyčkových osvětlovacích zařízení. Šedá ikona zařízení je zařízení pro vymazání, jak je znázorněno na obrázku 4; po výběru osvětlovacího zařízení, které chcete přidat, klikněte na "X" pro návrat na stránku s jediným nastavením. Ikona zařízení se změní na modrou, což znamená, že zařízení bylo úspěšně přidáno. Současně lze vybrat ikonu osvětlovacího zařízení a ikona aktuálně vybraného zařízení je zelená; po výběru lze ovládat aktuálně zvolené osvětlovací zařízení. Obrázek 3 ukazuje vlastnosti zařízení v červeném poli. "Název zařízení" zobrazuje název aktuálně vybraného zařízení. Dlouhým stisknutím šedé oblasti upravte název zařízení (po dlouhém stisknutí se objeví dialogové okno klávesnice, jak je znázorněno na obrázku 5, upravit Po dokončení klikněte na tlačítko Enter). Šedý obdélník pod názvem zařízení zobrazuje tlačítko pro nastavení jasu zařízení. Tlačítko nastavení jasu zařízení se zobrazí spolu s aktuálně vybraným obvodem osvětlovacího zařízení. Pokud přidáte 3okruhové osvětlovací zařízení, tlačítko pro nastavení jasu zobrazí 3 (lze zobrazit až 5) Tlačítka nastavení jasu zařízení); "-" a "+" na tlačítku pro nastavení jasu mohou jemně doladit jas aktuálně vybraného zařízení a posuvník může výrazně upravit jas aktuálně vybraného zařízení.

    DMX501

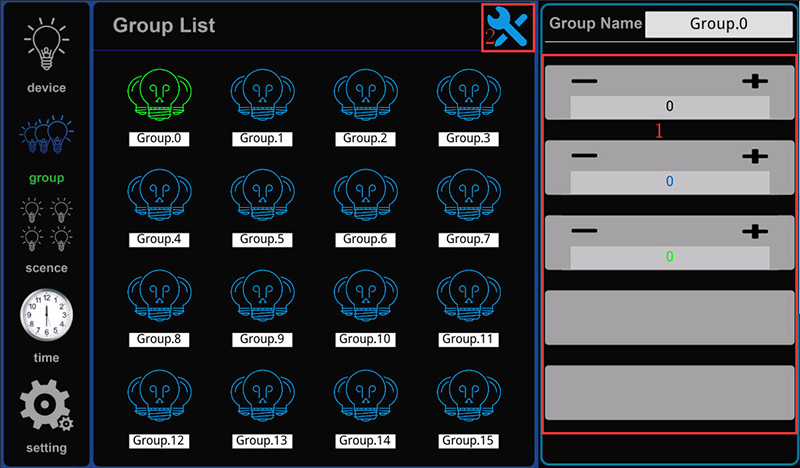

    skupina je stránka skupiny, kliknutím na tlačítko „skupina“ vstoupíte na stránku skupiny, jak je znázorněno na obrázku 6.

    "Název skupiny" zobrazuje název skupiny aktuálně vybrané skupiny (ikona skupiny se po výběru skupiny zobrazí zeleně a zde lze aktuálně vybranou skupinu přejmenovat); červený rámeček 1 je oblast nastavení jasu, kterou lze procházet tlačítky „+“ a „-“ pro jemné doladění jasu aktuálně vybrané skupiny, nebo můžete jas aktuálně vybrané skupiny upravit pomocí posuvníku; pole 2 je tlačítko pro vstup na stránku konfigurace skupiny. Když je skupina vybrána, kliknutím na toto tlačítko vstoupíte na stránku konfigurace skupiny.

    DMX501

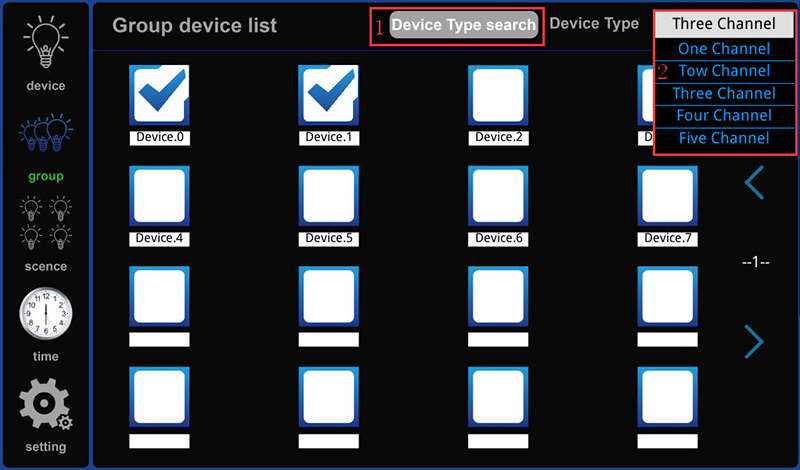

     Na stránce konfigurace skupiny lze zařízení přidat do aktuálně vybrané skupiny. undefined znamená, že zařízení bylo přidáno do aktuálně vybrané skupiny. undefined znamená, že zařízení nebylo přidáno do aktuálně vybrané skupiny. "Typ zařízení" zobrazuje typ zařízení aktuálně vybrané skupiny. Červený rámeček 1 na stránce ukazuje výběr typu zařízení. Po kliknutí se zobrazí seznam pro výběr zařízení v rámečku 2. Malá modrá šipka na této stránce může také otočit stránku. Po dokončení operace se kliknutím na tlačítko "skupina" vraťte na stránku skupiny.

    DMX501

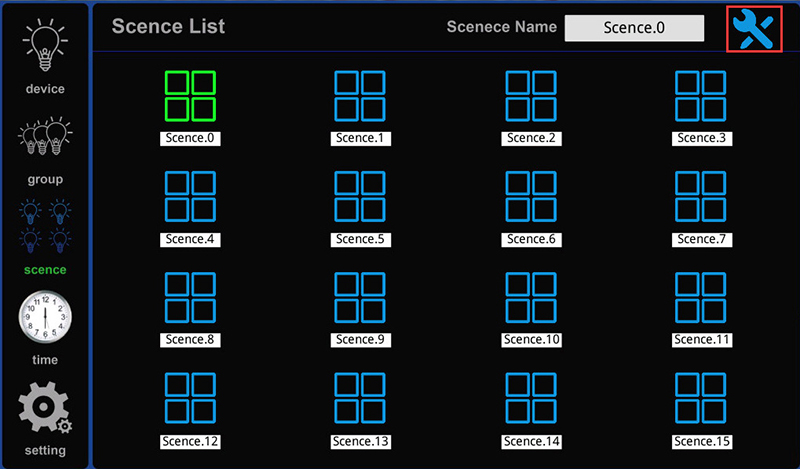

    scéna je stránka scény, kliknutím na tlačítko "scéna" vstoupíte na stránku scény, jak je znázorněno na obrázku 8.

    Kliknutím na tlačítko v rámečku na obrázku 8 vstoupíte na stránku konfigurace scény, „název scény“ zobrazí název aktuálně vybrané scény a můžete zde také přejmenovat aktuálně vybranou scénu (pokud je scéna vybrána, ikona scény be Zezelená, pokud není vybrána, modře).

    DMX501

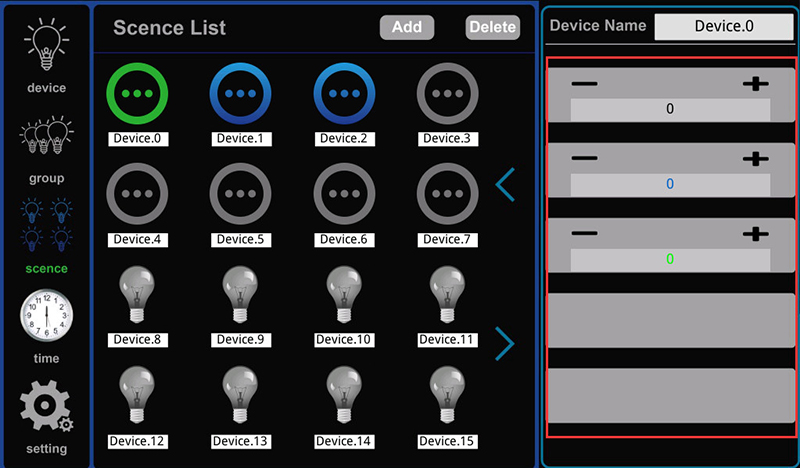

    Klikněte na "ADD" a "Delete" na konfigurační stránce scény pro přidání nebo odstranění zařízení v aktuálně vybrané scéně (jak je znázorněno na obrázku 9). Pokud bylo zařízení přidáno do aktuální scény, ikona zařízení se zobrazí modře; Pokud není přidán do aktuální scény, ikona zařízení bude šedá. Klikněte na šedou ikonu zařízení a poté klikněte na Přidat pro přidání zařízení do aktuální scény a barva ikony zařízení se změní z šedé na modrou. Podobně klikněte na modrou ikonu zařízení a poté klikněte na Odstranit pro odstranění zařízení z aktuální scény.

    "Název zařízení" na stránce konfigurace scény zobrazuje název aktuálně vybraného zařízení v aktuální scéně (ikona vybraného zařízení je zobrazena zeleně). Červený rámeček na obrázku 9 je oblast úpravy jasu zařízení aktuálně vybrané scény. Dvě tlačítka „+“ a „-“ jemně dolaďují jas zařízení v aktuálně vybrané scéně, případně můžete pomocí posuvníku upravit jas aktuálně vybrané skupiny. Malá modrá šipka na této stránce může také otočit stránku. Po dokončení operace se kliknutím na tlačítko "skupina" vraťte na stránku skupiny.

    DMX501

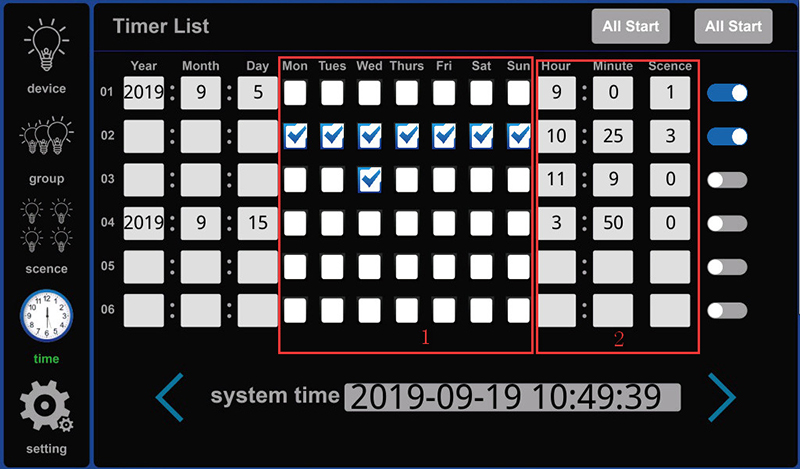

    Čas je stránka časovače. Kliknutím na tlačítko „čas“ vstoupíte na stránku časovače, jak je znázorněno na obrázku 10.

    Možnosti „Rok“, „Měsíc“ a „Den“ na stránce časovače jsou vyplněny rokem, měsícem a dnem. Pokud jsou vyplněny rok, měsíc a den, nelze pro datum ve stejné sadě časovačů vybrat možnost týdne (pole 1 je možnost týdne); Podobně, pokud je zaškrtnuta volba týdne, nelze vybrat datum ve stejné skupině časovačů pro vyplnění roku, měsíce a dne. Pole 2 je čas, kdy je třeba spustit časovač a výběr scény, který je třeba spustit.

    Tlačítko "undefined" je časový spínač. Když je tlačítko modré, časovač je zapnutý (pokud je datum spuštění rok, měsíc a den, časovač se spustí jednou, a pokud je splněn týden, lze provést úpravu) a šedá není zapnuto. "Systémový čas" ve spodní části stránky zobrazuje systémový čas. Modré šipky na levé a pravé straně systémového času jsou tlačítka pro otáčení stránky na stránce časovače. Můžete otočit stránku časovače (celkem 24 časovačů). Současně zde dlouze stiskněte pro úpravu systémového času. Pokud nepotřebujete možnost časovače, můžete tuto možnost zrušit, vybrat možnost, kterou je třeba zrušit, kliknutím na políčko pod možností zobrazte stránku na obrázku 9 a zvolte Enter. „All On“ a „All Off“ jsou všechna tlačítka časovače zapnutí/vypnutí.

    DMX501

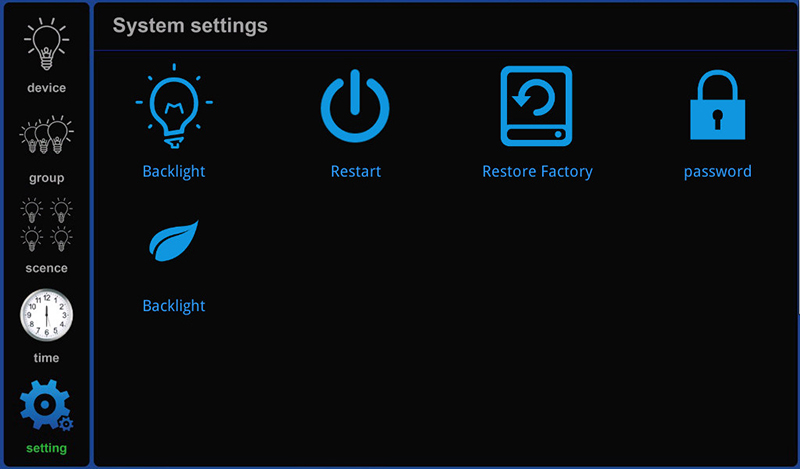

    nastavení je stránka nastavení systému. Kliknutím na tlačítko „nastavení“ vstoupíte na stránku nastavení systému, jak je znázorněno na obrázku 10.

    Ikona "Podsvícení" je tlačítko pro úpravu jasu místního uživatelského rozhraní.

    Ikona "Restart" v místním tlačítku restartování systému. Ihned po kliknutí se automaticky restartuje a nezobrazí se žádná výzva.

    Ikona „Obnovit tovární nastavení“ je tlačítko pro obnovení továrního nastavení (data stroje jsou obnovena do továrního stavu). Po kliknutí na něj bude vyžadováno heslo. Heslo může být výchozí heslo (686890) nebo heslo definované uživatelem. Pokud je heslo zadáno nesprávně, po kliknutí na tlačítko potvrzení se v rozhraní nic nestane. Pokud je heslo zadáno správně, po kliknutí na tlačítko potvrzení se vrátí rozhraní nastavení.

    Ikona "heslo" je tlačítko pro nastavení hesla. Pokud uživatel potřebuje změnit heslo, může kliknout na toto tlačítko a upravit ho.

    Ikona „Screen time“ je tlačítko doby zadržení dechu, které lze ztlumit a nastavit tak dobu zadržení dechu jednotky (časová jednotka v sekundách).

    DMX501

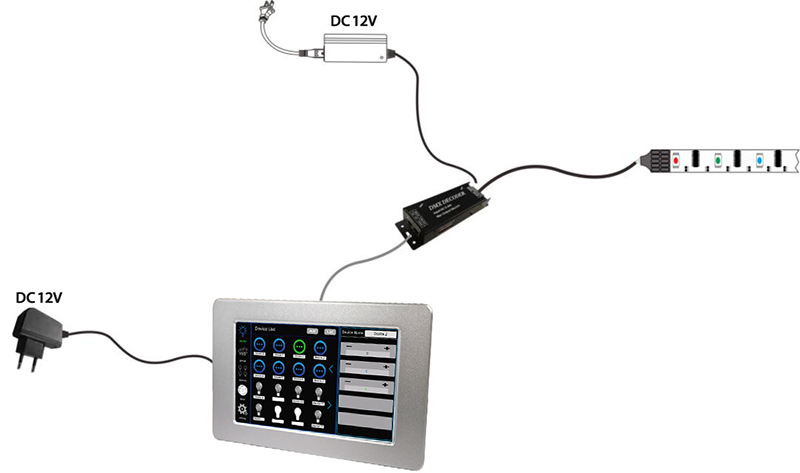

    Typická aplikace

    Schéma zapojení DMX501
