DMX103 DC48V DMX Vícekanálový výstupní dekodér konstantního proudu, 24kanálový LED ovladač
24kanálový DMX výstupní dekodér konstantního proudu který podporuje proudový výstup 350 mA, 500 mA a 700 mA. Uvnitř ovládací desky je 22 druhů režimů ovládání osvětlení a podporuje přístup k externímu standardnímu signálu DMX512, který může realizovat diverzifikovaný expanzní výstup osvětlení zátěže. A může podporovat 3úrovňový kaskádový expanzní výstup, aby bylo dosaženo účelu hlavního ovládání DMX pro ovládání více kanálů produktů (3úrovňové až 72 kanálů). Tento produkt podporuje funkci vypnutí paměti. Poté, co je zařízení vypnuto a restartováno, může se automaticky vrátit do pracovního režimu před vypnutím, bez ručního zásahu, aby bylo možné pokračovat v práci, takže použití produktu je pohodlnější.
Vlastnosti produktu
Produkt podporuje proudový výstup 350 mA, 500 mA a 700 mA.
Podpora standardního signálu DMX512.
S funkcí paměti pro vypnutí.
Technické parametry
Pracovní teplota: -20-60 ℃
Napájecí napětí: AC110-220V
Výstupní napětí: DC48V
Rozměry: D440*Š270*V45 mm
Velikost balení: D570*Š345*V75 mm
Čistá hmotnost: 3.6 kg
Hrubá hmotnost: 4.6kg
Dekódovací kanál: až 24 kanálů
Výstup: 24 smyček, 350mA/500mA/700mA na smyčku

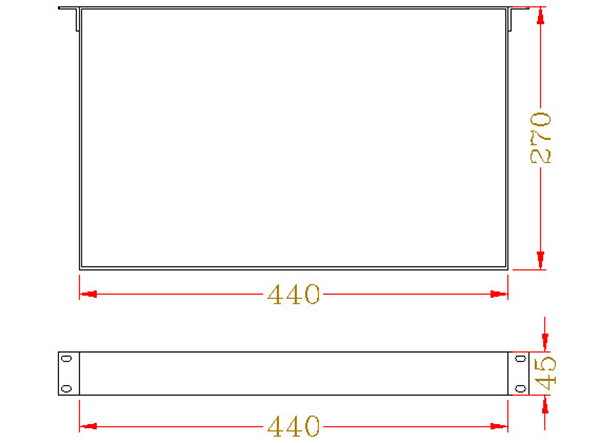

Vnější rozměr

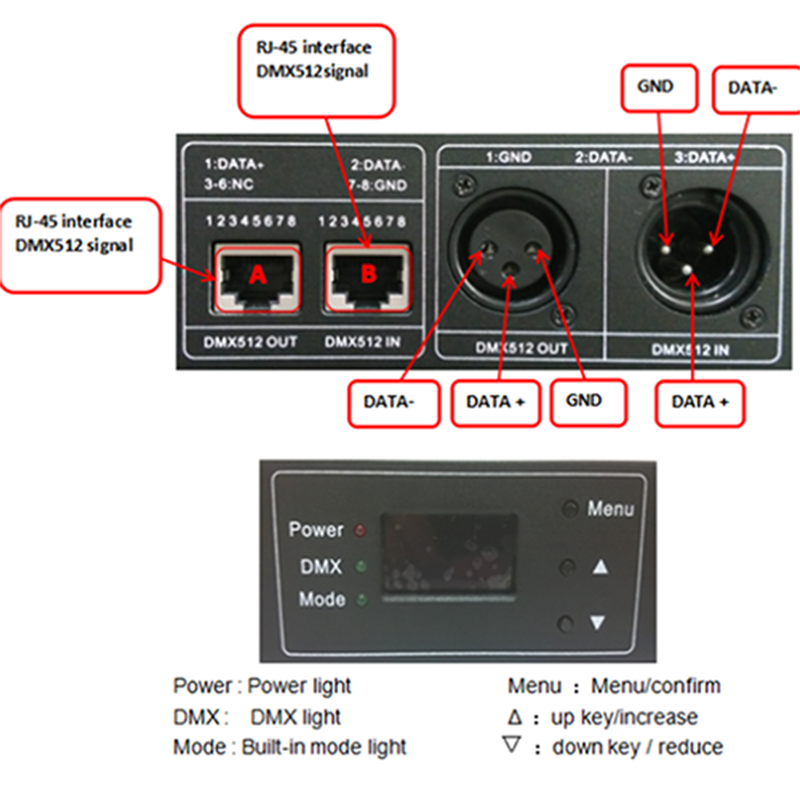

Popis rozhraní

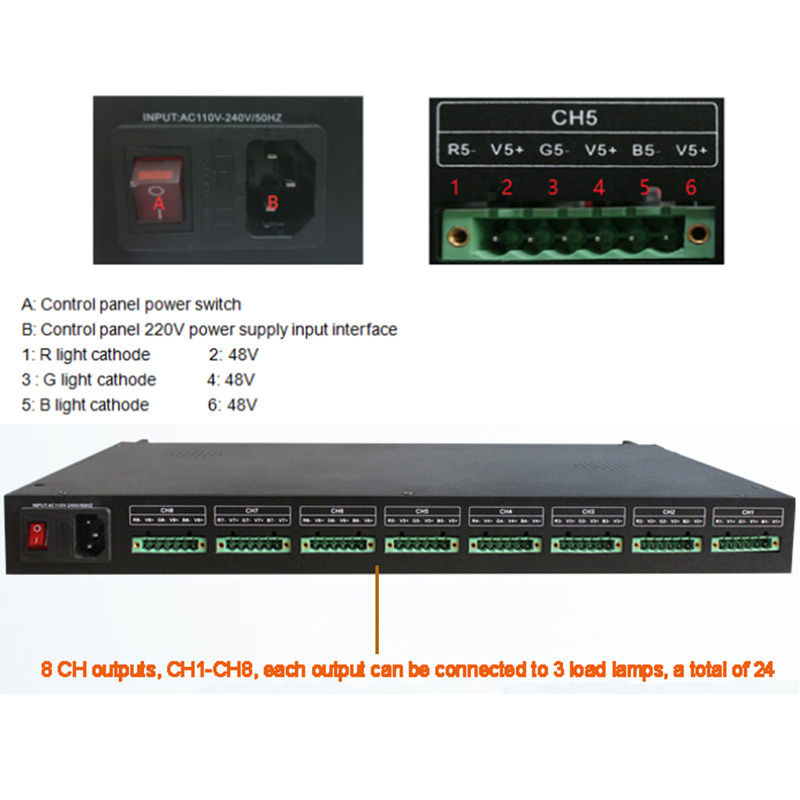

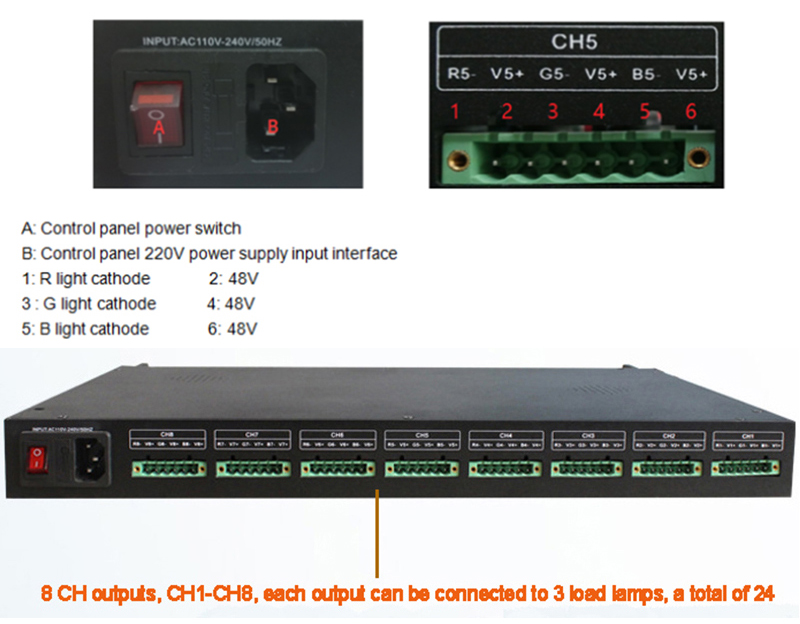

Popis příkonu a zátěžového výstupu:
Návod k použití
1. Napájení řídicí desky je 110V-220V, před připojením napájení se prosím ujistěte, že nedošlo ke zkratu v zátěži.
Maximální výstupní proud tohoto produktu je 700MA, před připojením si prosím ověřte maximální proud, který zátěž unese.
2. Produkt má 8 výstupních svorek CH, CH1-CH8, každou výstupní svorku CH lze připojit ke 3 kontrolkám zátěže, jako je třícestné světlo RGB.
3. Napětí V na výstupu ÚT je 48V a napětí na svorce V+ se mění s nastavením jasu a proudu. Proud lze nastavit na 350mA, 500mA, 700mA.
4. Když je jas nastaven na 100, proud dosáhne maximální hodnoty nastaveného proudu. Pamatujte, že hodnota nastavení proudu nemůže překročit maximální proud, který zátěž vydrží, jinak může dojít ke spálení zátěže.
5. Zapněte hlavní vypínač. Zapněte produkt do výchozího stavu, musíte ručně změnit nastavení aktuální velikosti, režimu ovládání světla, jasu, rychlosti, jazyka atd.
6. Pokud potřebujete získat přístup k DMX signálu, výstupu rozšířeného DMX signálu nebo k provozu jiného hardwarového zařízení, musíte vypnout napájení produktu, jinak může dojít k poškození produktu.
Instrukce
1. Pokyny k obsluze hlavní stránky
①. Pokud není připojen žádný DMX signál, hlavní stránka displeje po zapnutí zobrazuje „aktuální hodnotu, režim, jas režimu, rychlost režimu“. Krátkým stisknutím tlačítka "Δ" vstoupíte do aktuálního stavu nastavení jasu, stisknutím tlačítka "Δ" nebo "▽" nastavíte jas, stisknutím tlačítka "Menu" potvrdíte. Na hlavní stránce krátkým stisknutím tlačítka „▽“ vstoupíte do aktuálního stavu nastavení rychlosti režimu, stisknutím tlačítka „Δ“ nebo „▽“ nastavíte velikost aktuální rychlosti režimu a stisknutím tlačítka „Menu“ potvrdíte.
②. Na hlavní stránce displeje krátkým stisknutím tlačítka "Menu" přímo přepnete stav vestavěného režimu.
③. Na hlavní stránce displeje stiskněte a podržte tlačítko "Menu" po dobu 3 sekund pro vstup do menu, stiskněte tlačítko "Δ" nebo "▽" pro výběr "①. DMX počáteční adresa, ②. aktuální nastavení, ③. vestavěný režim, ④ "Rychlost režimu, ⑤. Režim Jas, ⑥. Doba podsvícení, ⑦. Jazyk, ⑧. Verze", stiskněte tlačítko "Menu" pro potvrzení a vstup do podnabídky a vstup do možností nastavení podnabídky.
2. Nastavení DMX adresy
Když je DMX signál připojen, hlavní stránka displeje po zapnutí zobrazuje "Current" a "Start Address" DMX. Na hlavní stránce režimu DMX krátkým stisknutím tlačítka "Δ" nebo tlačítka "▽" upravte kód počáteční adresy DMX, rozsah: 1-1023, potvrďte stisknutím tlačítka "Menu". Nebo krátce stiskněte tlačítko "Menu" pro vstup do menu, vyberte "DMX start address" pro vstup do nastavení kódu DMX adresy, stiskněte tlačítko "Δ" nebo "▽" pro úpravu kódu počáteční adresy DMX, stiskněte tlačítko "Menu" pro potvrzení .
3. Nastavení vestavěného režimu
①. Na hlavní stránce displeje krátkým stisknutím tlačítka "Menu" přímo přepnete stav vestavěného režimu.
②. Na hlavní stránce displeje stiskněte a podržte tlačítko "Menu" po dobu 3 sekund pro vstup do menu a vstup do "vestavěného režimu". Stiskněte tlačítko "Δ" nebo "▽" pro výběr požadovaného režimu a stiskněte tlačítko "Menu" pro potvrzení.

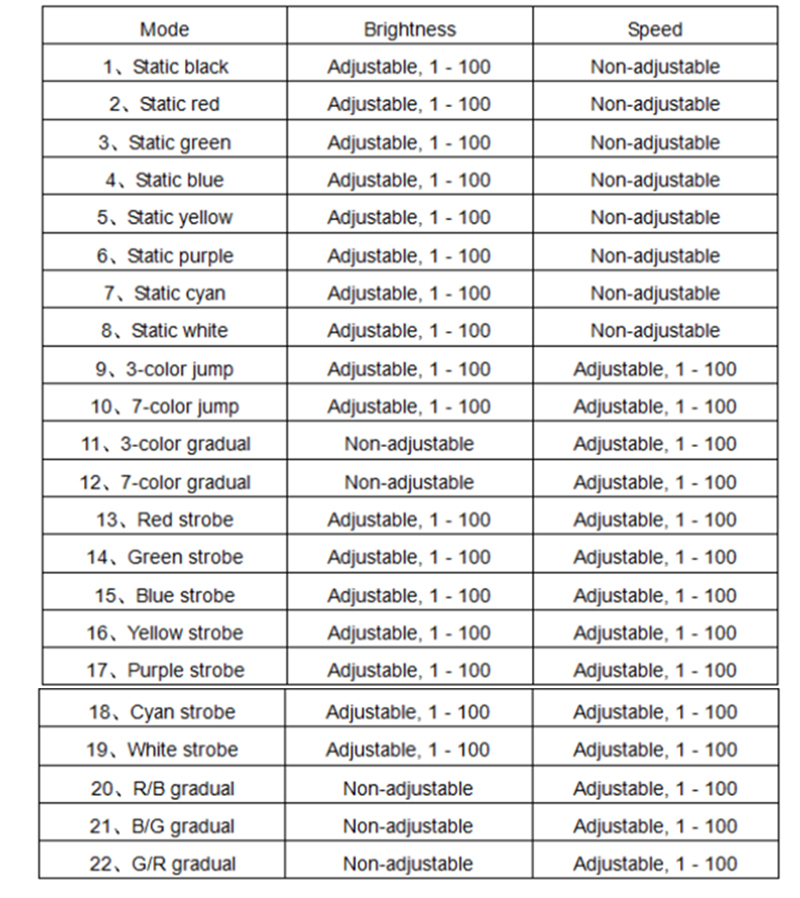

③. Na výběr je celkem 22 režimů, 8 statických režimů (černá, červená, zelená, modrá, žlutá, fialová, azurová, bílá), 2 přechodové režimy (tříbarevný, sedmibarevný), 2 režimy přechodu (tři barvy , sedm barev), 7 režimů stroboskopu (červená, zelená, modrá, žlutá, fialová, azurová, bílá) a 3 přechody (červená-modrá, modro-zelená, červeno-zelená).
4. Aktuální nastavení velikosti
Na hlavní stránce displeje (vestavěný režim a režim DMX) stiskněte a podržte klávesu „Menu“ po dobu 3 sekund pro vstup do nabídky a vstup do „aktuálního nastavení“. Stiskněte tlačítko "Δ" nebo "▽" pro výběr požadované velikosti proudu (350 mA/500 mA/700 mA) a stiskněte tlačítko "Menu" pro potvrzení.

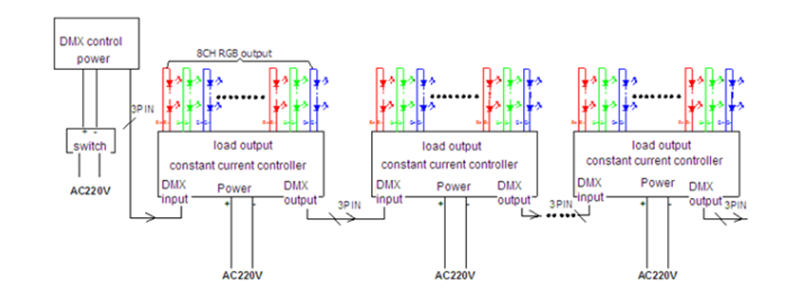

Typická aplikacet
Opatření
1. Nejprve připojte zátěžové vedení a poté napájecí vedení; před zapnutím se ujistěte, že mezi vstupním a výstupním spojovacím vedením nedošlo ke zkratu, a poté stiskněte spínač.
2. Rozsah napájecího napětí regulátoru je AC110–220V.
