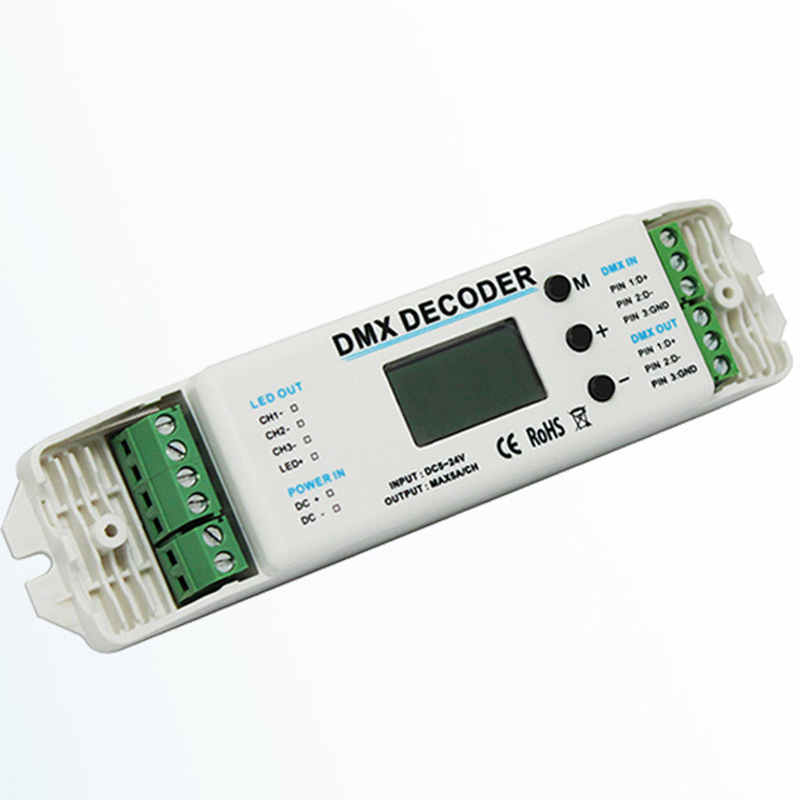

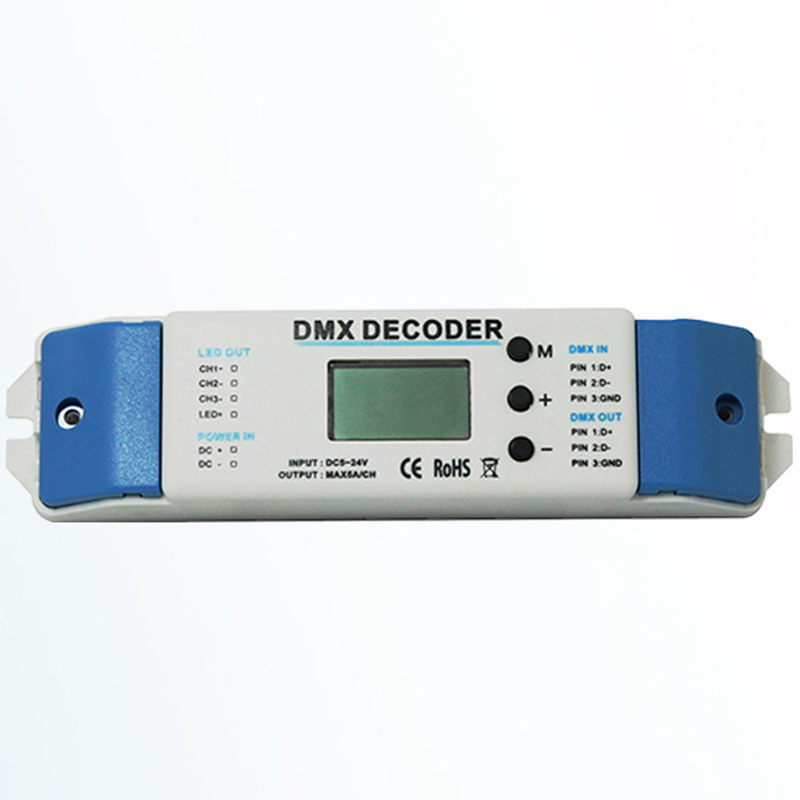

DMX102 DC5V-24V 3kanálový dekodér DMX512
Související produkty
DMX102 DC5V-24V 3 kanálový...
$26.98
Střední studna LRS-350-24 ...
$50.00 $45.988% z ceny
Dotykový panel RGB LED...
$19.98
Vodotěsná LED RGB IP65...
$41.98 $31.9824% z ceny
65.6 stop dlouhé LED světlo...
$170.00 $109.9835% z ceny-
Speciální cena: $26.98
Jedno DMX dekodér přijímá pokročilou mikro řídicí jednotku, přijímá standardní digitální řídicí signál DMX-512, který je široce používán v a transformuje jej na signál PWM pro řízení LED; port DMX signálu má opatření ochrany před bleskem, zatímco výstup zátěže má nadproudový ochranný obvod; Můžete propojit DMX dekodér s DMX digitální konzolí, abyste dosáhli stmívání nebo různých změn v postupech. Bez připojení k DMX konzoli si můžete vybrat z vestavěných 21 druhů výchozích vzorů prostřednictvím bezdrátového dálkového ovládání.
Standardy a certifikace
Technické parametry
Pracovní teplota: ：-20-60℃
Vstupní napětí: ：DC5-24V
Výstup：3 kanály
Režim připojení: společná anoda
Pohotovostní proud:
výstupní proud:<=5A（každý kanál）
Spotřeba energie v pohotovostním režimu:5V<25W,12V<60W,24V<120W（each channel）
Vnější rozměrRozměry: D165׊39.5×V30.3 mm
Specifikace ke stažení
Vnější rozměr dálkového ovládání
Napájení a RGB rozhraní
DMX IN&DMX výstupní rozhraní
POWER: vstupní rozhraní napájení, VCC by mělo být připojeno ke kladnému pólu napájení, GND připojeno
při záporném výkonu je rozsah napájecího napětí DC5-24V.
OUT PUT: výstupní rozhraní zátěže, V+ by mělo být spojeno s pozitivním světlem, R, G, B spojené s negativním, což odpovídá třem kanálům.
DMX IN: vstupní rozhraní DMX signálu, D+ by mělo být spojeno s kladným signálem, D- spojeno s záporným signálem, Gnd spojeno se zemí.
DMX OUT: výstupní rozhraní DMX signálu, D+ by mělo být spojeno s kladným pólem signálu, D- spojeno s záporným pólem signálu, Gnd spojeno se zemí.
Návod k použití
DMX dekodér má tři tlačítka
sed pro přepnutí do vestavěného režimu, jasu, rychlosti nebo DMX adresy
Používá se ke změně stylu vestavěného režimu vpřed, jasu plus, rychlosti plus a DMX adresy plus.
Používá se ke změně stylu vestavěného režimu vzad, jasu minus, rychlosti plus a DMX adresy minus.
Menu
Nabídka DMX dekodéru obsahuje vestavěný režim, nastavení jasu, nastavení rychlosti, nastavení DMX adresy, stisknutím tlačítka režimu přepnete do různých nabídek, odpovídají zkratkám M, B, S, D v levém horním rohu obrazovky .
Pod M menu, stiskněte tlačítko plus nebo minus pro přepnutí do různých vestavěných režimů, celkem 21 vestavěných režimů.
Pod menu B, stisknutím tlačítka plus nebo minus změňte úroveň jasu, celkem 100 úrovní, * označuje, že jas aktuálního režimu nelze nastavit.
Pod S menu, stiskněte tlačítka plus a minus pro změnu úrovně rychlosti, celkem 100 úrovní, * označuje, že rychlost aktuálního režimu není nastavitelná.
Pod D menu, stiskněte tlačítka plus a minus pro úpravu DMX adresy, celkem lze upravit 510 adres.
Nabídky B, S a D se automaticky přepnou do nabídky M, pokud po delší dobu neprovedete žádnou operaci.
Po přístupu k DMX signálu se dekodér automaticky přepne do D menu, když detekuje DMX signál. V tuto chvíli může být DMX adresa nastavena, ale nemůže vstoupit do provozu vestavěného režimu. Po odstranění DMX signálu se automaticky vrátí do vestavěného režimu.
Nastavení kódu adresy DMX
Každý DMX dekodér zabírá 3 DMX adresy. Pomocí nabídky nastavte adresu. Stisknutím tlačítka mode přepnete nabídku na nastavení DMX adresy. V levém horním rohu nabídky se zobrazí D. Stiskněte tlačítka plus a minus pro nastavení adresy na adresu, která má být dekódována; Zadejte 510 adres (ve skutečnosti 512 adres).
Příklady:
Pokud je kód startovací adresy DMX nastaven na 37, můžete stisknutím tlačítek plus a mínus upravit D na 37. V tuto chvíli jsou adresy obsazené dekodérem DMX 37, 38 a 39 adres.
Pokud chcete nastavit kód startovací adresy DMX na 38, můžete stisknutím kláves plus a mínus upravit D na 38. V tuto chvíli jsou adresy obsazené dekodérem DMX 38, 39 a 40.
Vestavěný režim
DMX dekodér obsahuje 21 vestavěných režimů, z nichž každý má jiné světelné efekty. Stisknutím tlačítka režimu přepnete nabídku do vestavěného režimu. V levém horním rohu nabídky se zobrazí M a stisknutím kláves plus a mínus přepnete do jiného vestavěného režimu; například zobrazení menu M 06 je aktuálně šestým vestavěným režimem.
Způsob vestavěného režimu, jak je uvedeno níže
|
Položka |
funkce |
Poznámka |
|
1 |
Statická červená |
Jas je nastavitelný, rychlost není nastavitelná |
|
2 |
Statická zelená |
|
|
3 |
Statická modrá |
|
|
4 |
Statická žlutá |
|
|
5 |
statický nachový |
|
|
6 |
Statická azurová |
|
|
7 |
Statická bílá |
|
|
8 |
bliká červené světlo |
Jas a rychlost jsou nastavitelné |
|
9 |
Zelené světlo bliká |
|
|
10 |
Modré světlo bliká |
|
|
11 |
R/G/B Tříbarevné skokově se měnící |
|
|
12 |
Žluté světlo bliká |
|
|
13 |
Fialové světlo bliká |
|
|
14 |
Azurové světlo bliká |
|
|
15 |
Bliká bílé světlo |
|
|
16 |
Sedmibarevná skoková změna |
|
|
17 |
B/R postupná změna |
Rychlost je nastavitelná, jas je nenastavitelná
|
|
18 |
B/G postupná změna |
|
|
19 |
Postupná změna R/G |
|
|
20 |
Postupná změna tří barev |
|
|
21 |
Postupně se měnící sedm barev |
|
|
0 |
OFF |
