DL113 DC12V-24V DALI-DMX512 převodník, LED DMX ovladač stmívání
DALI (Digital Addressable Lighting Interface) je mezinárodní standardní a populární protokolová sběrnice pro řízení osvětlení. Využívá digitální přenos kódovaný Manchesterem. Má výkonné funkce stmívání, jako je celkové, skupinové stmívání, adresovatelné stmívání a dotazování na stav lamp. Funkce. Ve srovnání s analogovou stmívací sběrnicí 0-10V má tato sběrnice charakteristiky přesného stmívání, adresovatelnosti, stability, centralizovaného ovládání a snadné instalace.
DMX512 byl poprvé vyvinut společností USITT (American Theatre Technology Association) pro ovládání stmívače z konzoly se standardním digitálním rozhraním. Je jednoduchý, spolehlivý a flexibilní.
Tento produkt může konvertovat mezi standardním stmívacím signálem IEC62386 DALI a mezinárodně přijatým standardním signálem DMX-512 pro realizaci ovládání DMX modulu hostitelem DALI a zařízení DMX lze také ovládat hostitelem DMX, čímž se vytvoří dva protokoly plynule převést
Funkce
①Podpora DMX512－>DALI/DALI－>DMX512 konverze signálu;
② Podpora extrakce kódu pro výběr počátečního kanálu DMX signálu;
③ Podpora počtu kanálů DALI vybraných extrakcí kódu;
④ Podpora maximálně 64 výstupů signálu DALI;
⑤Podpora seskupování a ovládání scény zařízení DALI, tato funkce je účinná, když je převodník v režimu DALI->DMX;
Technické parametry
Pracovní teplota: -20-60 ° C
Napájecí napětí: pouze 12V DC
Vstupní signál: DALI/DMX512
Výstupní signál: DMX512/DALI
Statická spotřeba energie: <1W
Způsob připojení: Signál DALI je 4kolíkový zelený kabelový sloupek a signál DMX je rozhraní RJ45.
Rozměry: 120mm * 78mm * 26mm
Čistá hmotnost: 209g
Hrubá hmotnost: 300g

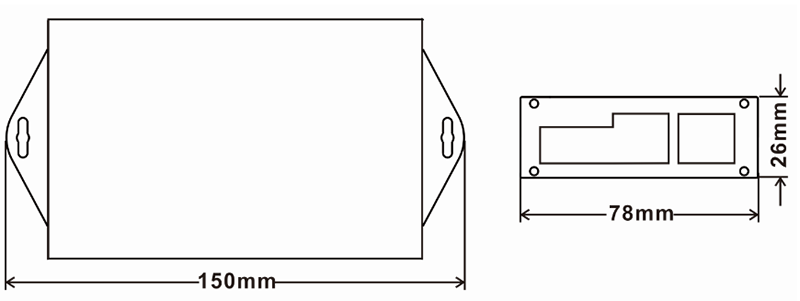

Rozměry

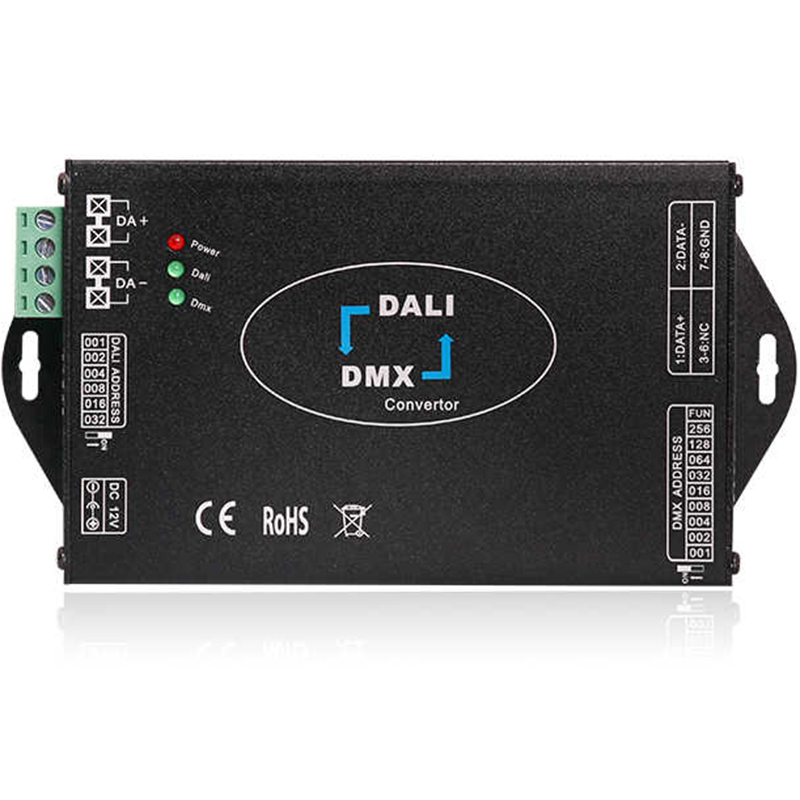

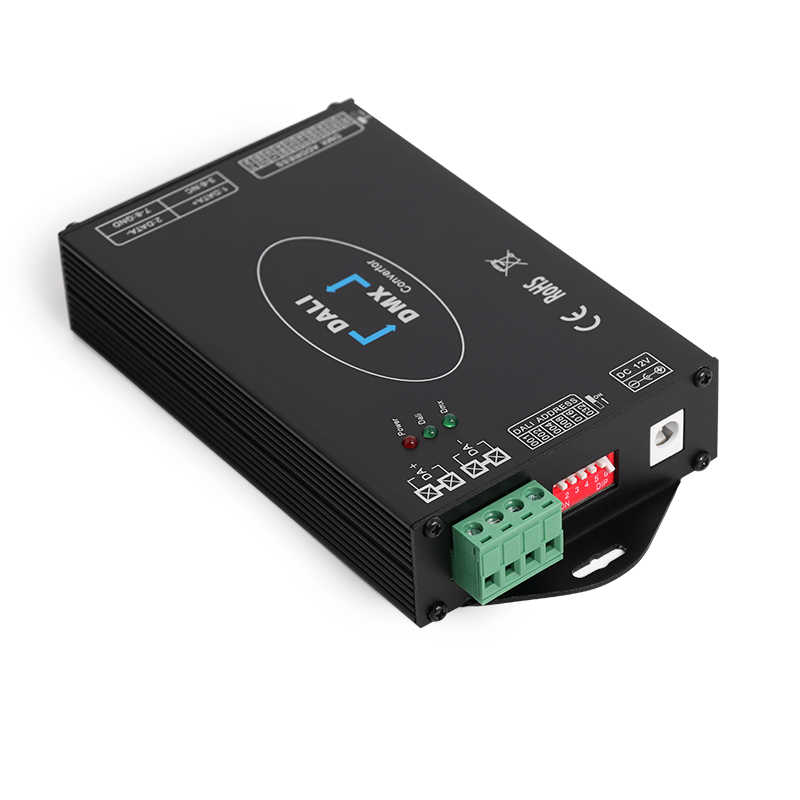

Popis rozhraní
Napájecí rozhraní: DC12-24V
Rozhraní DALI: připojte se ke sběrnici DALI, bez ohledu na kladný nebo záporný pól
DMX rozhraní: Rozhraní RJ45 má pozitivní a negativní
Popis světla
Napájení: Indikátor napájení, trvalé světlo znamená, že polarita napájecího zdroje připojeného k ovladači je správná a funguje normálně, a nesvítí znamená, že napájení je obrácené nebo ovladač nefunguje správně
DALI: Indikátor signálu DALI, blikání znamená, že se data převádějí, dlouhé svícení znamená, že žádná konverze dat není, a nesvítící znamená, že signál DALI není přístupný.
Dmx: Indikátor signálu Dmx, blikání znamená, že data se převádějí, dlouhé svícení znamená, že žádná konverze dat není.

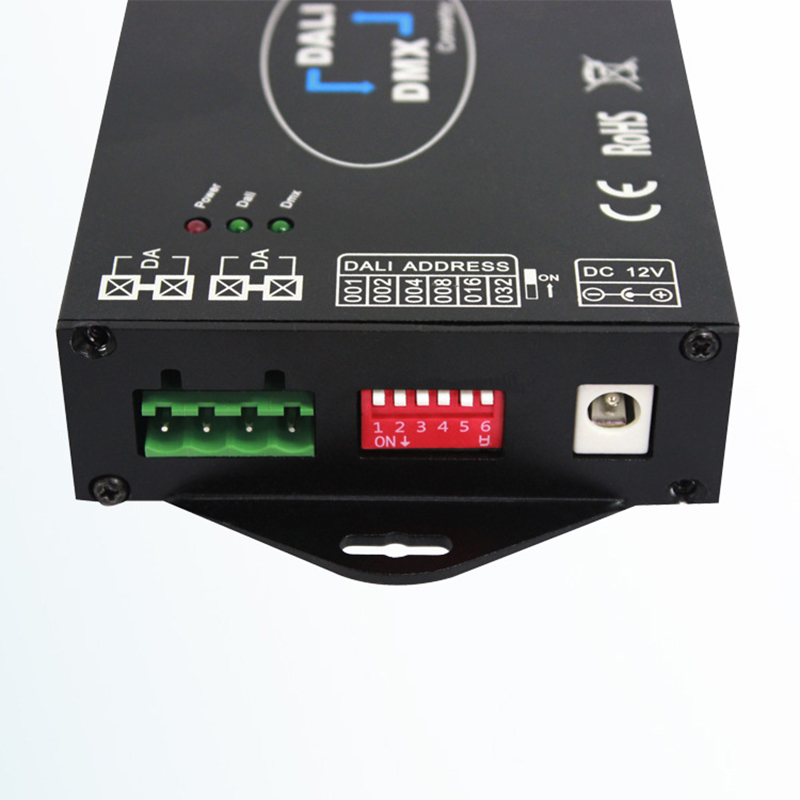

Popis DIP přepínače
DALI ADRESA: 6bitový DIP přepínač, používaný k nastavení výstupu kanálu DALI. Například: nastavte všechny vytáčecí kódy na VYPNUTO pro realizaci DALI ovládání adresy A0; pokud je 001 nastaveno na ON a ostatní předvolby jsou nastaveny na OFF, lze realizovat DALI ovládání adres A0 a A1; v případě potřeby ovládat 64 kanálů U zařízení DALI jsou všechny 6bitové přepínače DIP nastaveny na ON, což umožňuje ovládat DALI 64 adres od A0 do A63. (Poznámka 1)

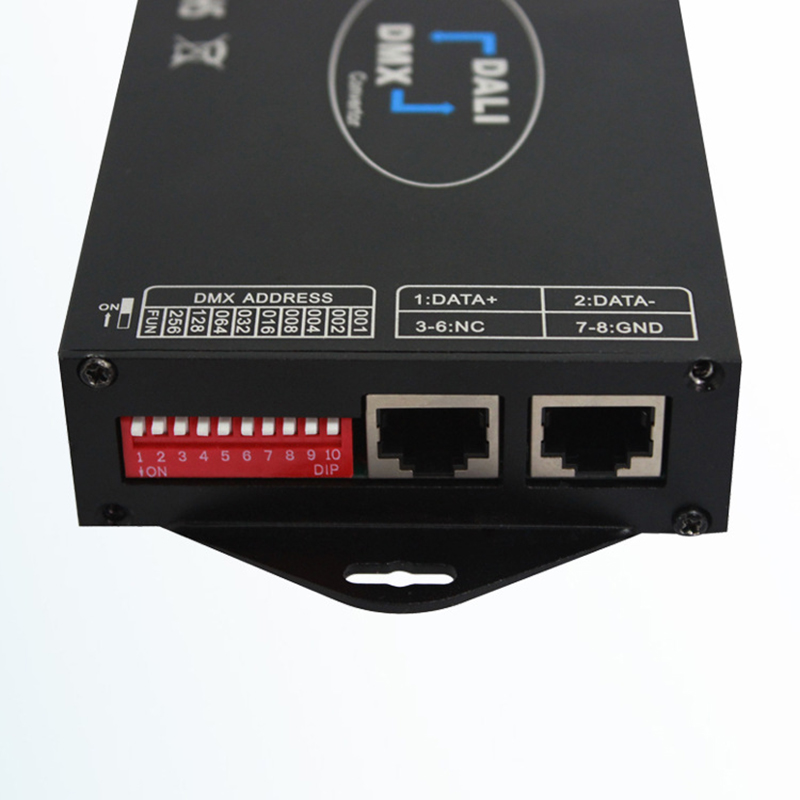

DMX ADRESA: 10místný DIP přepínač.
FUN se používá k přepínání režimu konverze, OFF je DALI na DMX512, ON je DMX512-DALI.
Vytáčecí kód 001-256 se používá k nastavení počáteční adresy DMX signálu. Minimální počáteční adresa DMX je 1. Například: když jsou všechny předvolby vypnuty, počáteční adresa DMX je 1; když je vytáčecí kód nastaven na 001 je ON a druhý je OFF, počáteční adresa DMX je 1+1, což je 2; když se všechny voliče přepnou Při nastavení na ON je počáteční adresa 511+1, což je 512. (Poznámka 2)
Poznámky 1: Adresy zařízení DALI jsou A0 až A63, celkem 64 adres zařízení;
Poznámky 2: Adresa kanálu DMX je 1 až 512, celkem 512 adres kanálu;
Návod k použití
① Křivka stmívání z DALI na DMX signál je převedena na lineární stmívání.
② Křivka stmívání DMX je lineární a převod na křivku signálu stmívání DALI je logaritmický.
③FUN: Tento přepínač se používá pro přepínání režimů, výběr DMX na DALI (ON) nebo DALI na DMX (OFF).
④DALI DIP přepínač: používá se k nastavení počtu DALI kanálů, např. nastavený na 30, převodník bude ovládat pouze A0-A30 celkem 31 kanálů.
⑤ DMX přepínač se používá k výběru počáteční adresy DMX, od počáteční adresy po konečnou adresu (počáteční adresa + výstupní adresa DALI) bude řízena signálem DALI. Zároveň je počet ovládaných kanálů omezen přepínačem DALI. Například: přepínač DMX je nastaven na ADDR=10, přepínač DALI je nastaven na 30, adresa DALI A0 odpovídá adrese DMX je ADDR, A1 odpovídá adrese je ADDR+1... A30 odpovídá adrese je ADDR+30 (maximální limit je 512 ), adresa A30-A63 již nebude kontrolována. Tabulka mapování adres DMX a DALI je následující:
|
DMX adresa (maximální limit je 512) |
Adresa DALI |
|
ADDR+1 |
0 |
|
ADDR+2 |
1 |
|
ADDR+3 |
2 |
|
ADDR+4 |
3 |
|
ADDR+5 |
4 |
|
ADDR+6 |
5 |
|
ADDR+7 |
6 |
|
ADDR+8 |
7 |
|
ADDR+9 |
8 |
|
ADDR+10 |
9 |
|
... |
... |
|
ADDR+63 |
62 |
|
ADDR+64 |
63 |
Typická aplikace
DALI na DMX512

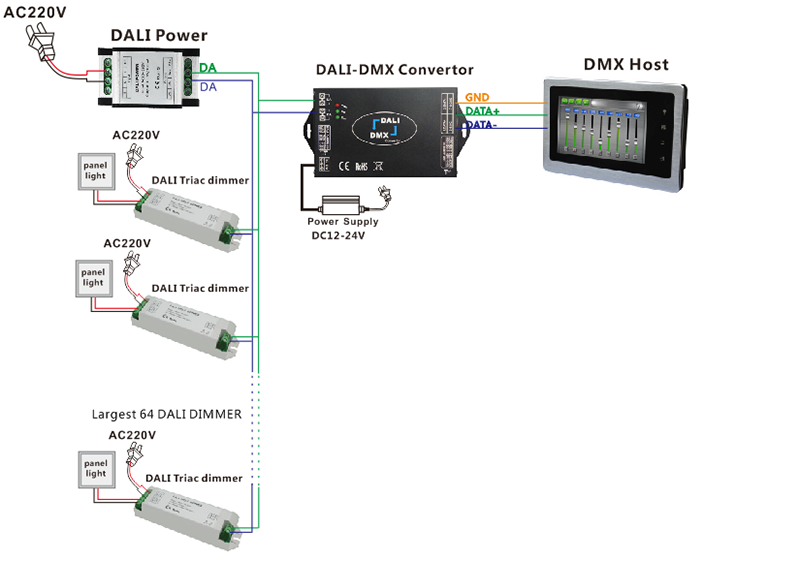

DMX512 na DALI
