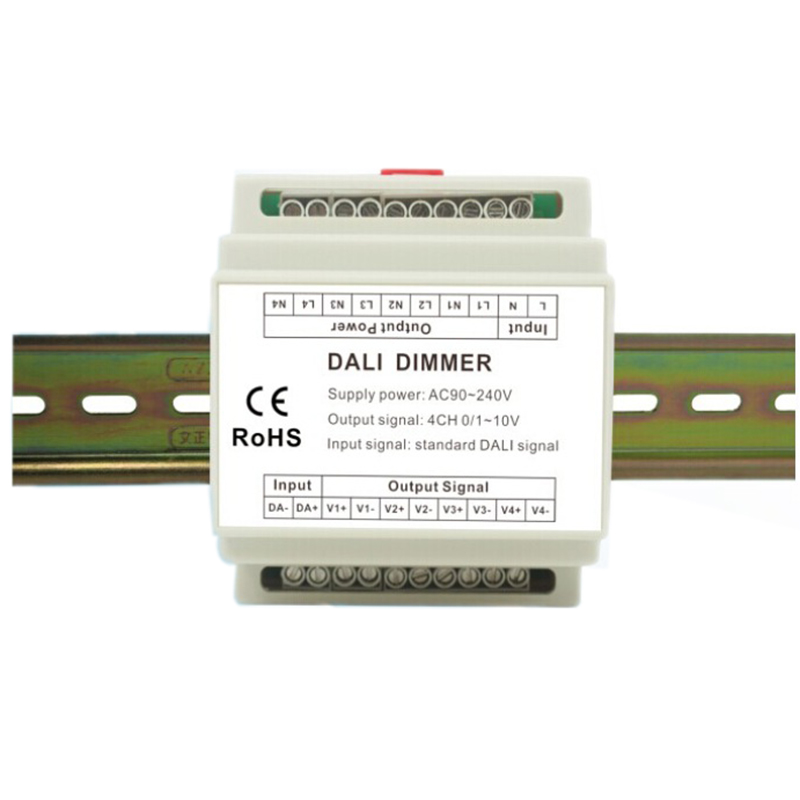

DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač

Model: DL109
DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač
  • DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač
  • DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač

Vyberte specifikace:

Nahrazen:

Od: $54.98

Doprava zdarma po celém světě u objednávek nad 199 $

Různé možnosti skladem
Množstevní slevy z ceny
1-19
$54.98
20-49
$52.23
50-99
$51.13
100+
$49.48
*Slevy se mohou lišit podle výše uvedených možností
Množství: -+

DHL, UPS a USPS jsou doručeny až k vašim dveřím, jakékoli potřeby uveďte do poznámky u pokladny.

Přijměte prosím přizpůsobení projektu kontaktujte nás pro obchodní nabídky a technickou podporu.

Související produkty

  • Informace o výrobku
  • Hodnocení
  • Příslušenství
  • snímky
  • Průvodce osvětlením LED pásků

    Tento DL109 4 kanálový stmívač s vodicí lištou DALI/0-10V byl nyní zrušen, můžete zkontrolovat DL108 Rail Type DALI Turn to 0/1-10V Dimmer, Rail Controller pro výměnu. A pokud si tuto položku přesto objednáte, zašleme vám DL108.



    DALI (Digital Addressable Lighting Interface) je mezinárodní standard, populární protokol pro řízení osvětlení, s digitálním adresním stmíváním, stabilní, různé způsoby stmívání, snadno se instaluje, kompatibilní s mnoha velkými továrnami s takovou charakteristikou.

    Tento produkt využívá standardní stmívací signál DALI na stmívací signál 0-10V, stmívání pomocí standardu IEC62386. Stmívání LED s tradičním způsobem srovnání, s nastavitelným světlem široká škála různých stmívání, stmívání s vysokou přesností, kontrola aktuálního stavu LED (například aktuální jas, intenzita napájení, minimální jas podpory, adresa atd.), snadná distribuce ovládání a tak dále.


    Standardy a certifikace

    CE FCC  RoHS ISA SGS ISO  záruka



    Technické parametry

    Napájecí napětí: AC90V-240V

    Výstup zátěže: čtyřkanálový výstup signálu 0/1V-10V

    Signál stmívání: DALI (IEC62386)

    Proud signálového rozhraní: <2mA

    Rozsah stmívání: 0.1% -100%

    Pracovní teplota: -20-60 ℃

    Hrubá hmotnost: 260g

    Čistá hmotnost: 163g

    Vnější rozměr: d87mm * š72mm * v59 mm

    Velikost balení: L100mm *W80mm *H75mm

    Maximální proud výstupu relé: 2A/ každý kanál



    Specifikace ke stažení   PDF

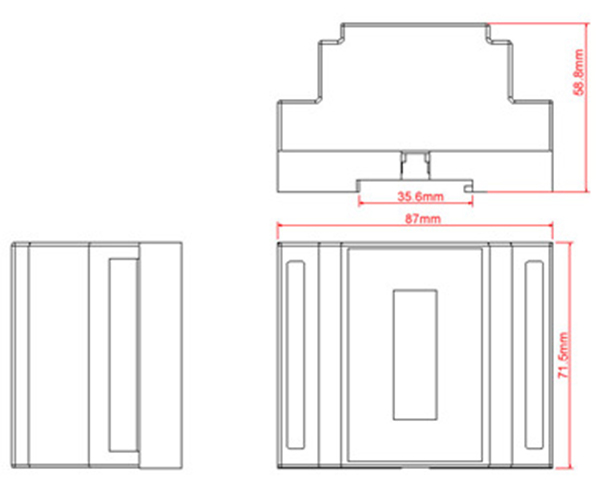

    Vnější rozměr

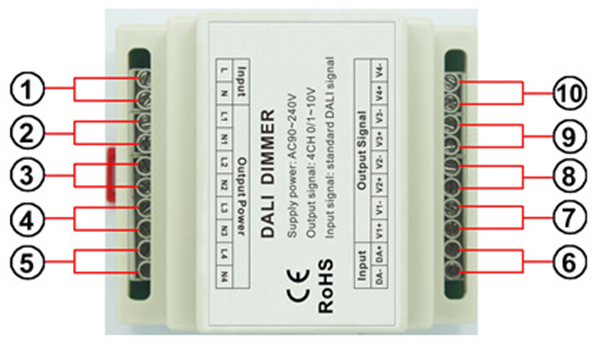

    Popis rozhraní

    ① vstupní port střídavého proudu; ② výstupní port relé kanálu 1; ③ výstupní port relé kanálu 2; ④ výstupní port relé kanálu 3; ⑤ výstupní port relé kanálu 4; ②③④⑤ může poskytnout vstupní napájení pro stmívač 0/1-10V, pojďte Vyřešte problém, který nelze vypnout;

    ⑥ je rozhraní signálu DALI; ⑦ je výstupní rozhraní kanálu 1 0/1-10V; ⑧ je výstupní rozhraní kanálu 2 0/1-10V; ⑨ je výstupní rozhraní kanálu 3 0/1-10V; ⑩ Výstupní rozhraní kanálu 4 0/1-10V;



    Návod k použití

    1. Nejprve připojte zátěžový vodič a poté napájecí kabel; Před zapnutím napájení se ujistěte, že nemůže dojít ke zkratu mezi připojovacím vodičem

    2. Tento produkt používá protokol standardu IEC62386, prostřednictvím přijímání objednávek odeslaných hostitelem DALI. Dokáže si vybrat rozsah napětí výstupního signálu a křivku stmívání. Následuje způsob výběru objednávky:

    A. Zvolte výstup 0V-10V, stmívání zakřivené zvolte lineární stmívání.

           Rozsah výstupního napětí regulátoru je 0-10V. Napětí je postupné od nízkého k vysokému nebo od vysokého k

           nízko zakřivené lineární.

    B. Zvolte výstup 1V-10V, stmívání zakřivené zvolte lineární stmívání.

           Rozsah výstupního napětí regulátoru je 1-10V. Napětí je postupné od nízkého k vysokému nebo od vysokého k

    nízko zakřivené lineární.

    C. Zvolte výstup 0V-10V, stmívání zakřivené zvolte logaritmické stmívání.

    Rozsah výstupního napětí regulátoru je 0-10V, napětí postupně od nízkého k vysokému nebo od vysokého k

    nízko zakřivená logaritmická.

           D. Zvolte výstup 1V-10V, stmívání zakřivené zvolte logaritmické stmívání.

           Rozsah výstupního napětí regulátoru je 1-10V, napětí postupně od nízkého k vysokému nebo od vysokého k

    nízko zakřivená logaritmická.

    3. Rozsah napětí výstupního signálu a nastavení křivky stmívání vyžadují následující pořadí:

    Číslo příkazu

    Příkazový kód

    Název příkazu

    224

    YAAA AAA1 1110 0000

    Nastavte výstupní rozsah 1-10V

    225

    YAAA AAA1 1110 0001

    Nastavte výstupní rozsah 0-10V

    229

    YAAA AAA1 1110 0101

    Zvolte stmívání zakřivené

    238

    YAAA AAA1 1110 1110

    Zeptejte se stmívání zakřivené

    241

    YAAA AAA1 1111 0010

    Dotaz na stav výstupu

    Poznámka:

    Při nastavování stmívací křivky nejprve nastavte hodnotu DTR a poté nastavte hodnotu DTR křivce stmívání. Pouze pokud je jako hodnota křivky stmívání použita hodnota 0, jedná se o logaritmické stmívání a ostatní hodnoty o lineární stmívání. Když křivka stmívání dotazu vrátí hodnotu 0, znamená to, že aktuální stav je logaritmické stmívání a 1 je lineární stmívání.

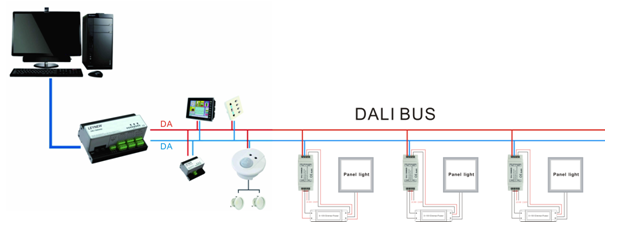

    typické použití

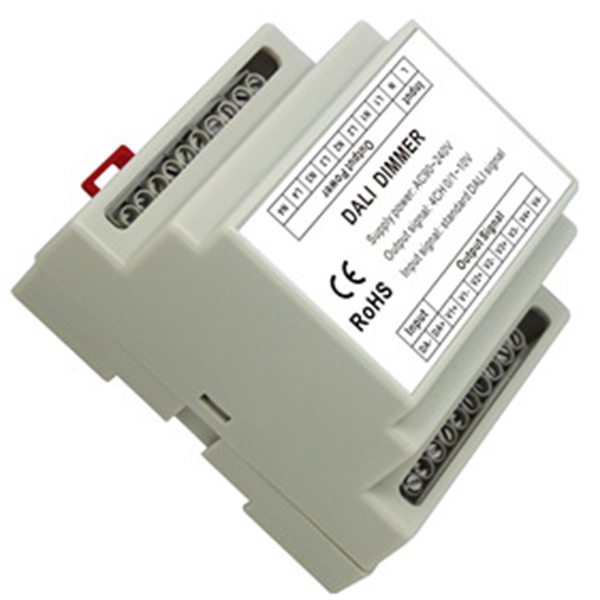

    DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač

    Tyto snímky byly pořízeny fotoaparátem Canon EOS 5D Mark IV a studiový zdroj světla poskytuje Ra 98's LED pásek s plným spektrem aby realisticky reprodukovaly barvy samotného předmětu. Všechna autorská práva jsou vytvořena týmem superlightingled, neváhejte procházet a stahovat, pokud jste registrovaným uživatelem!

    DL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladačDL109 4 kanálová vodicí lišta DALI/0-10V Stmívač, LED/DALI nízkonapěťový ovladač
