DL107 DC24-26V DALI stmívač LED, typ kolejnice DALI stmívač konstantního proudu
Konstantní proudový stmívač Rail DALI je kolejový stmívací napájecí zdroj DALI nezávisle vyvinutý naší společností. Zdroj má standardní 35mm přezku vodící lišty, kterou lze přímo namontovat na 35mm vodicí lištu ve skříni. Demontáž a výměna jsou velmi pohodlné a rychlé. Napájecí zdroj má široký napěťový vstup, je kompatibilní s globálními univerzálními požadavky na napětí, využívá stmívací protokol DALI a poskytuje konstantní proud 1A s ochranou proti přetížení a ochranou proti zkratu.
Technické parametry
● Vstupní napětí: AC90~260V/45-60Hz
● Výstupní napětí: DC24-36V
● Výstupní proud: 1A
● Ochranné funkce: ochrana proti nadměrnému proudu a zkratu
● Celková účinnost: >82 %
● Pracovní prostředí: -20-50℃
● Čistá hmotnost: 160 g
● Hrubá hmotnost: 250 g
● Rozměry: D88*Š72*V59 mm
Specifikace ke stažení

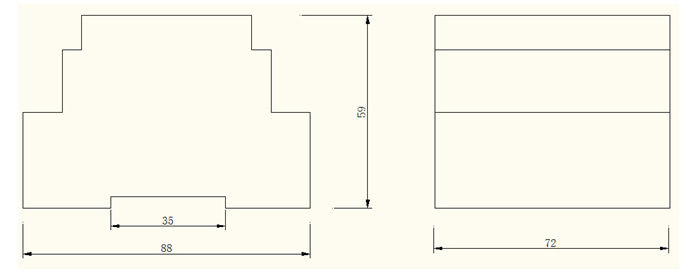

Rozměry
Instrukce:
1. Připojte vstupní port zdroje napájení stmívače konstantního proudu k AC90-260v 50/60Hz.
2. Připojte vstupní port dali stmívače konstantního proudu ke komunikační sběrnici Dali.
3. Připojte výstupní port stmívače konstantního proudu k odpovídajícímu zdroji světla LED.
(Podrobnosti viz schéma typické aplikace)
Specifikace rozhraní:
① AC-L: 90-260V AC síťový vstup vypalovací linky
② AC-N:90-260V AC síť Nulový linkový vstup
③ DL:dali vstup komunikační sběrnice (ani kladný, ani záporný)
④ Vstup komunikační sběrnice DL:dali (ani kladný, ani záporný)
⑤ V+: Výstupní anoda s konstantním proudem
⑥ V-: Výstupní katoda s konstantním proudem
Oznámení:
1.Před použitím si pozorně přečtěte uživatelskou příručku.
2. Zkontrolujte, zda parametr aplikačního obvodu odpovídá výstupnímu parametru stmívače.
3.Před zapnutím zkontrolujte, zda je připojení vodičů správné.
4. Neotevírejte kryt stmívače libovolně, vyhněte se nebezpečí úrazu elektrickým proudem.

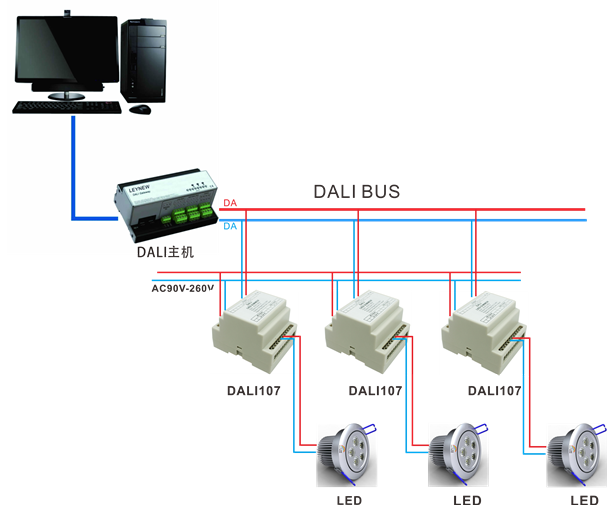

Typické aplikační schéma
