DL103B DC12V DALI 2 kanálový hostitel dotykového panelu, hlavní dotyková obrazovka DALI
Hostitel 2kanálového dotykového panelu DALI lze propojit se dvěma signály DALI, ovládat až 128 zařízení, lze nastavit seskupení zařízení a scénu a podporovat funkci časovače. Uživatel může ovládat stmívání jednotlivých svítidel a luceren pomocí ovladače a může stmívání nastavit do skupin. Scénický režim lze libovolně nastavit a pomocí časovače volat funkci scény. Tento ovladač je vhodný pro potřeby řízení osvětlení domácností, hotelů a velkých zasedacích místností.
Master dotykové obrazovky je ovladač světla založený na inteligentním systému. Dotyková obrazovka využívá současnou populární kapacitní dotykovou technologii, software se snadno ovládá a uživatelsky definovaná nastavení jsou snadná, což umožňuje dosáhnout pohodlného a rychlého diverzifikovaného efektu ovládání osvětlení.cts.
Technické parametry
Pracovní teplota: -20 ～ 60 ℃
Napájecí napětí: DC12V, 1A
Výstup: 2 signály sběrnice DALI, až 128 jednoduchých stmívačů DALI
Způsob připojení: DALI signálový kabel
Velikost balení: 245 * 165 * 60mm
Rozměry: 210mm * 127mm * 45mm
Čistá hmotnost: 722g
Hrubá hmotnost: 960g
Maximální spotřeba energie: 12W
Specifikace ke stažení

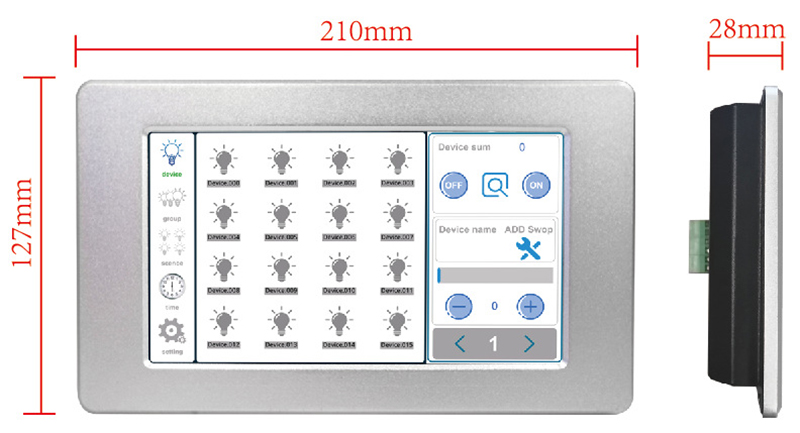

Rozměry

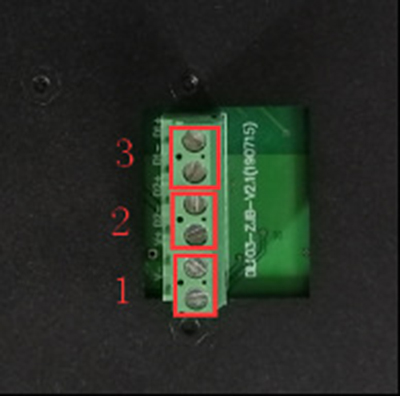

Popis rozhraní
1. Vstupní port napájení (DC12V); 2. rozhraní sběrnice DALI č. 1; 3. rozhraní sběrnice DALI č. 2;
zavedení funkce
Představení funkční oblasti systému

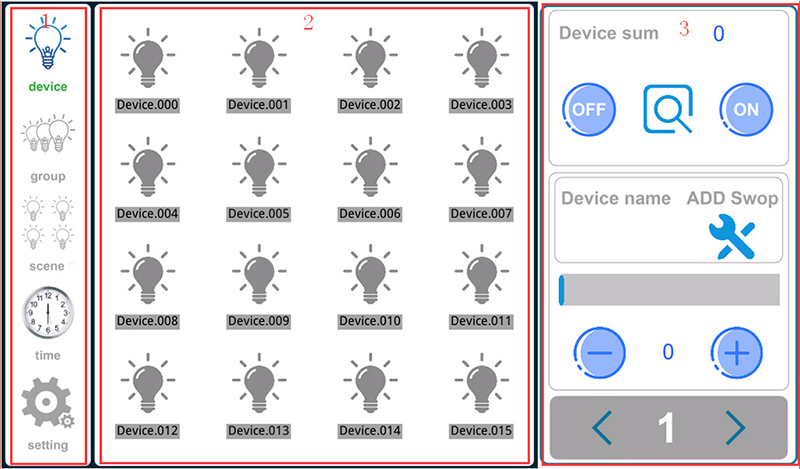

Systém má tři hlavní oblasti, a to následovně:
1. Systémová nabídka (referenční číslo 1 na obrázku 1): obsahuje pět funkčních tlačítek zařízení, skupiny, scény, časovače a nastavení.
2. Panel obsahu (označení 2 na obrázku 1): zobrazení informací o zařízení (počet zařízení, název zařízení), informace o skupině (název skupiny, obrázek skupiny), informace o scéně (název scény, obrázek scény), informace o časovači 、Informace o nastavení (nastavení jasu, restart tohoto stroje, tento stroj Obnovení dat do továrního stavu, všechna následující zařízení včetně tohoto stroje obnoví tovární stav, čas obrazovky, nastavení hesla pro uzamčení obrazovky).
3. Panel atributů (referenční číslo 3 zobrazené na obr. 1): zobrazení atributu zařízení, atributu skupiny, informace o atributu scény.
Představení funkcí softwaru
Ovládání zařízení: vyberte koncové zařízení, které chcete ovládat, například ovládání jasu světla.
Skupinová kontrola: výběr skupiny pro přidání nebo odebrání zařízení a ovládání jasu zařízení ve skupině jako celku. Při provádění skupinového ovládání bude jas zařízení ve skupině stejný.
Ovládání scény: vyberte scénu pro přidání nebo odebrání zařízení, jas scénického zařízení může být jiný, flexibilnější než skupinové ovládání, scénu lze použít na časovač.
Čas: vyberte časovač, který chcete nastavit (čas, čas, název scény), po spuštění časovače se v nastavený čas spustí odpovídající scéna. Všechny časovače lze zapnout nebo vypnout současně, nebo lze časovač zapnout nebo vypnout jednotlivě.
nastavení : nastavení jasu; restartujte stroj, kliknutím restartujte okamžitě, bez výzvy; data stroje budou obnovena do továrního stavu (bude vyžadováno heslo, což může být výchozí heslo (686890) nebo heslo definované uživatelem); Zařízení bude obnoveno do továrního stavu (bude vyžadováno heslo, což může být výchozí heslo (686890) nebo heslo definované uživatelem); čas obrazovky (v sekundách); nastavení hesla pro uzamčení obrazovky.

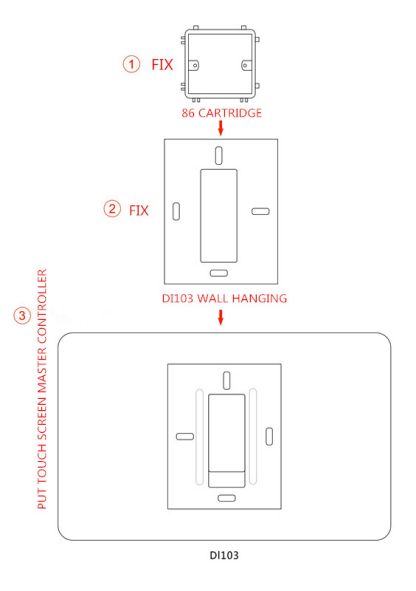

Instalační schéma
