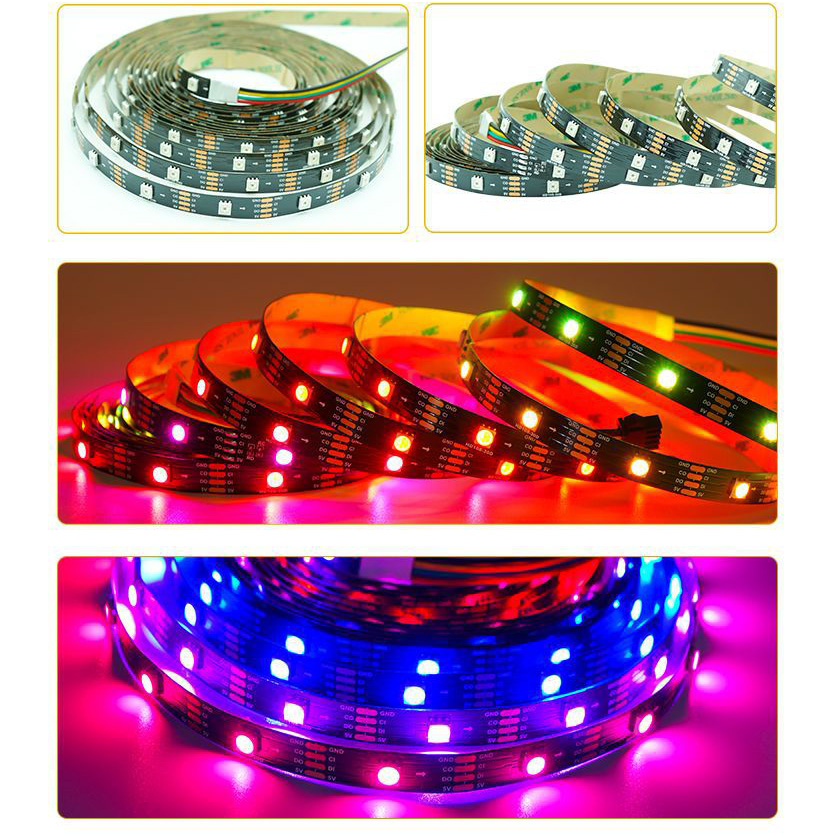

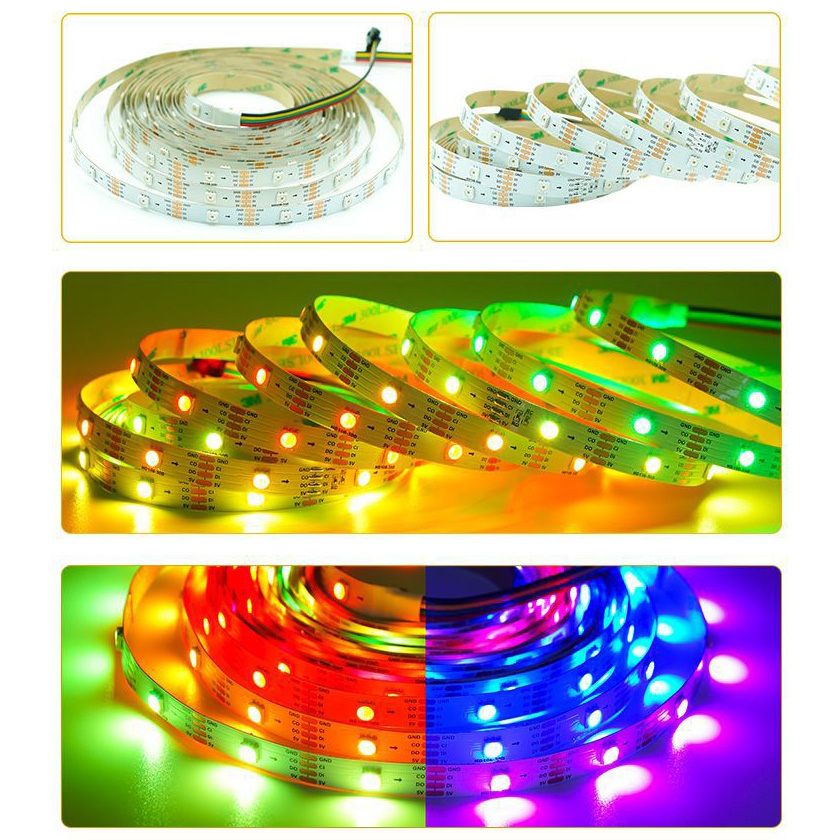

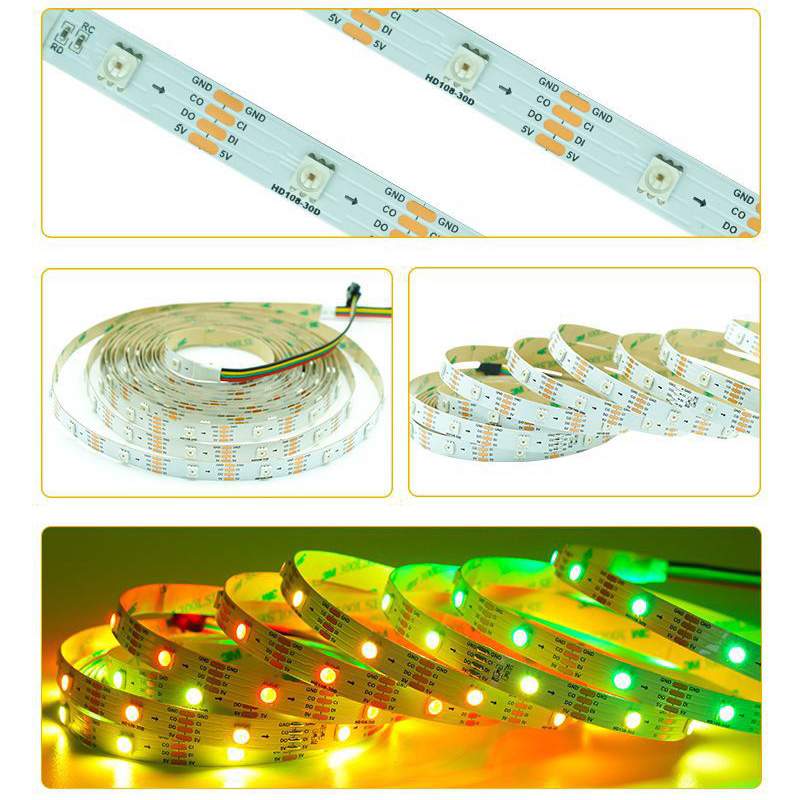

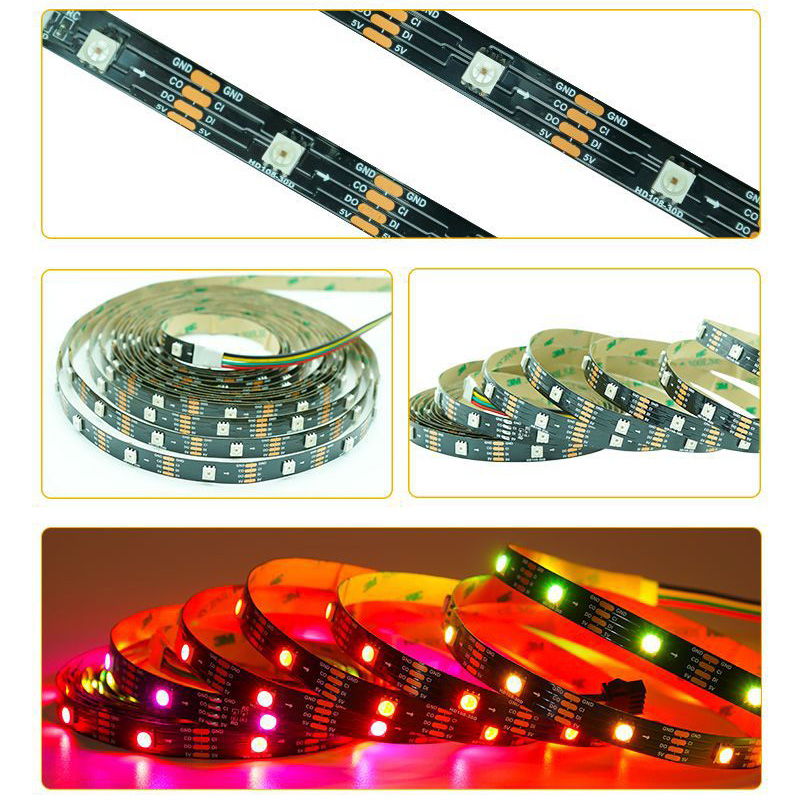

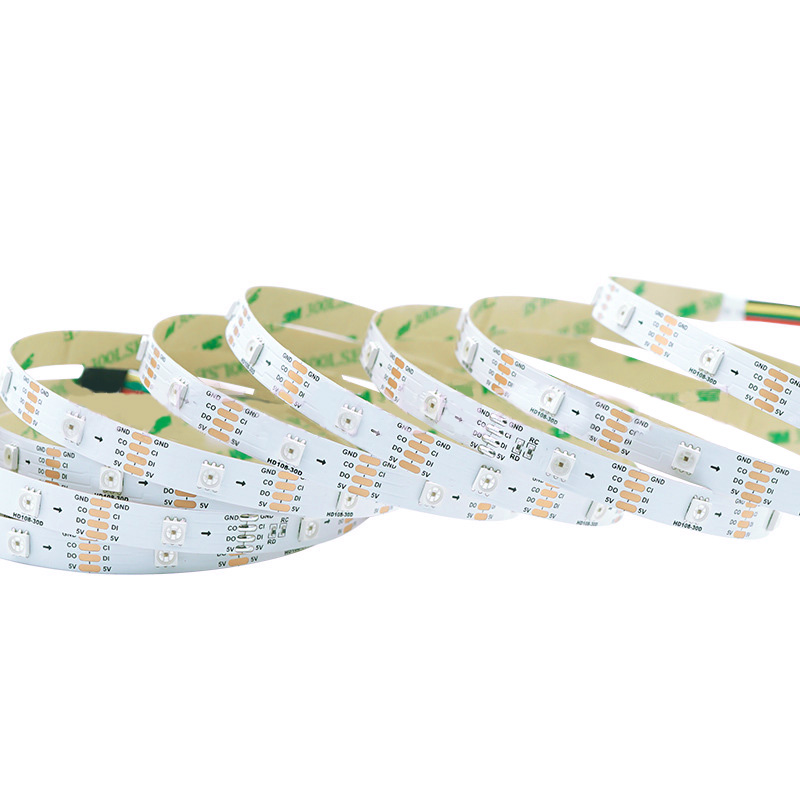

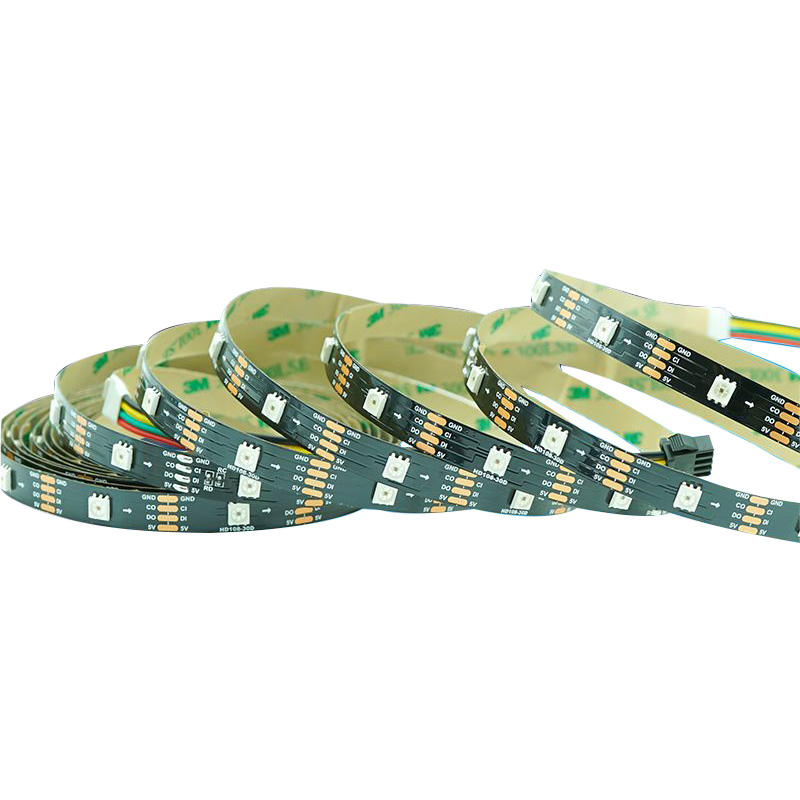

DC5V nejrychlejší HD108 IC individuálně adresovatelné RGB flexibilní LED páskové světlo – vodotěsné volitelné – 16.4 Ft 150LED
Související produkty
DC5V nejrychlejší HD108 IC...
$54.99
DC5-24V led wifi...
$49.98
Střední studna LPV-60-5 DC5V...
$25.00
DC5-24V Programovatelný SD...
$29.98
Mean Well LRS-75-5 DC5V...
$28.00-
Speciální cena: $54.99
Co je digitální adresovatelné LED páskové světlo HD108?
Digitální LED pásek RGB HD108 je vylepšená verze světelného pásu LED HD107s, která integruje R/G/B IC, výstupní 8bitovou (256 úrovní) sadu barev osvětlení, 5bitové (32 úrovní) nastavení jasu, 256 úprav ve stupních šedi.
HD108 LED využívá proces CMOS, kladný nebo záporný výstup 16 milionů barevných světelných efektů, nízkonapěťový vstup DC5V, nízkou spotřebu, vestavěný obvod konstantního proudu a RC oscilátor; interní integrovaný modul pro řízení zesílení proudu může být také externí odpor REXT pro nastavení požadovaného proudu, každý výstupní kanál může mít výstup 16 (úroveň 65536) šedý nastavitelný lineární proud; pomocí dvouvodičového výstupu, DATA dat a synchronního signálu CLK, vhodné pro osvětlení LED lišt, osvětlení KTV.
Ve srovnání s LED páskovými světly APA102/SK9822 s větším úhlem paprsku, nižším úbytkem napětí a vyšším jasem. Protokol LED pásku HD108 je stejný jako světlo LED pásku APA102.
Výstup dvou typů signálů, datový signál a hodinový signál; obnovovací frekvence PWM až 27 kH; maximální přenosová rychlost až 40 Mbps, HD108 digitální LED pásková světla mají nejvyšší přenosovou rychlost a obnovovací rychlost ze všech adresovatelných LED pásků
Poznámka: Všechny LED pásky HD108 musí být použity s ovladačem 65536 s vysokým stupněm šedé H801SB (ovladač v sadě, pokud si vyberete) popř H806SB.
HD108 Datasheet ke stažení
Rozdíl mezi APA102, APA107, HD107s, HD108 a SK9822?
APA102: 20+ kHz PWM, přenosová rychlost 20MHZ
APA107: 9 kHz PWM, přenosová rychlost 30 MHz
HD107s: 26+ kHz PWM (upgrade APA107), přenosová rychlost 40 MHz
HD108: 27+ kHz PWM, přenosová rychlost 40 MHz (nejrychlejší IC)
SK9822: 4.7 kHz PWM, přenosová rychlost 15 MHz
Funkce produktu:
|
Standardy a certifikace
Specifikace výrobku

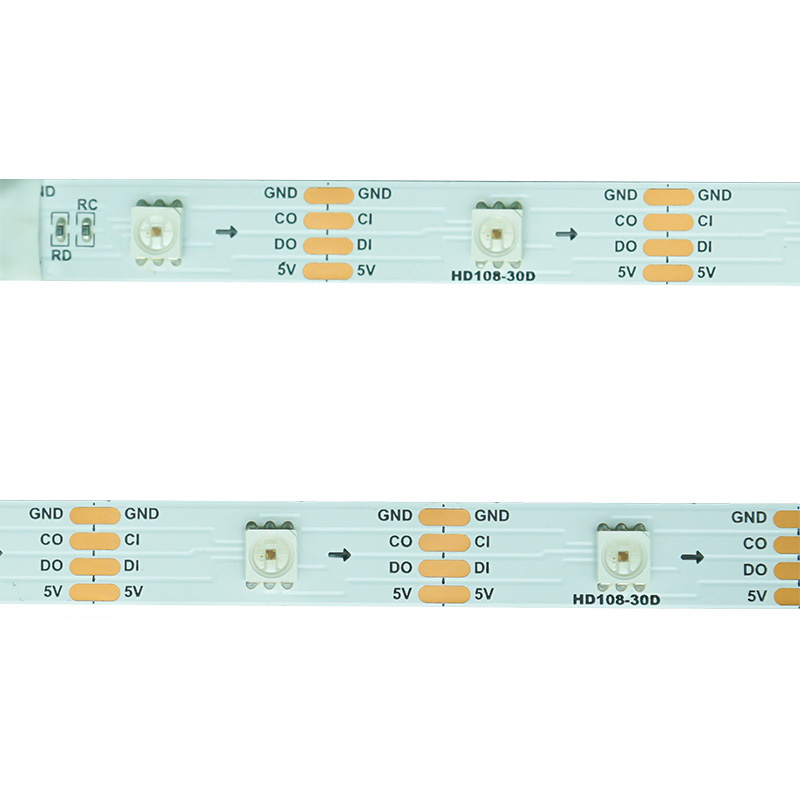

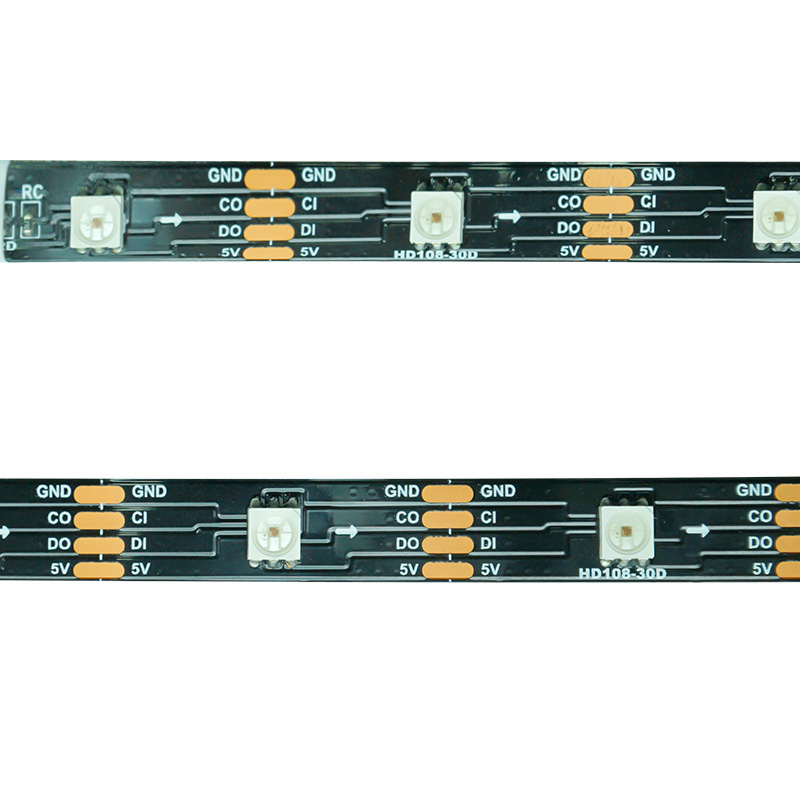

| LED Chip | HD108 IC |
| Vstupní napětí | DC5V |
| Výkon | 9W/m; 2.74 W/Ft |
| LED barva | Adresovatelný plnobarevný RGB |
| Šířka DPS | 10mm / 0.39in |
| LED Množství | 30LEDs / m |
| Vodotěsné hodnocení | IP20 není vodotěsný; IP65/IP67/IP68 vodotěsné |
| Délka řezu | 33.33mm / 1.31in |
| Barva PCB | Bílý černý |
| Délka | 5 m/16.4 stop |
| Obnovovací frekvence PWM | 27KHz |
| Přenosová rychlost | 40 Mb / s |
Schéma zapojení adresovatelných LED pásků
| ►Způsob připojení jedna: |
*SPI LED páskové osvětlení schéma zapojení s 5m*
| ►Způsob připojení dva: |
*SPI LED páskové osvětlení schéma zapojení s 10m*
| ►Jak napájet adresovatelný LED pásek a SPI ovladač pomocí jiného napájecího zdroje? |
| ►Jak zapojit ultra dlouhé adresovatelné LED páskové osvětlení? |
*SPI LED páskové osvětlení schéma zapojení s 20m+*
Pro další technickou podporu prosím kontaktujte násNebo navštivte Průvodce LED páskem
Tyto snímky byly pořízeny fotoaparátem Canon EOS 5D Mark IV a studiový zdroj světla poskytuje Ra 98's LED pásek s plným spektrem aby realisticky reprodukovaly barvy samotného předmětu. Všechna autorská práva jsou vytvořena týmem superlightingled, neváhejte procházet a stahovat, pokud jste registrovaným uživatelem!
