DC5-24V Synchronní programovatelný DMX & SPI/TTL LED ovladač světla s SD kartou
Související produkty
DC5-24V Synchronní...
$38.98
K-1000C (T-1000S aktualizováno)...
$54.98
SP801E 4 SPI kanál MAX...
$28.99-
Speciální cena: $38.98

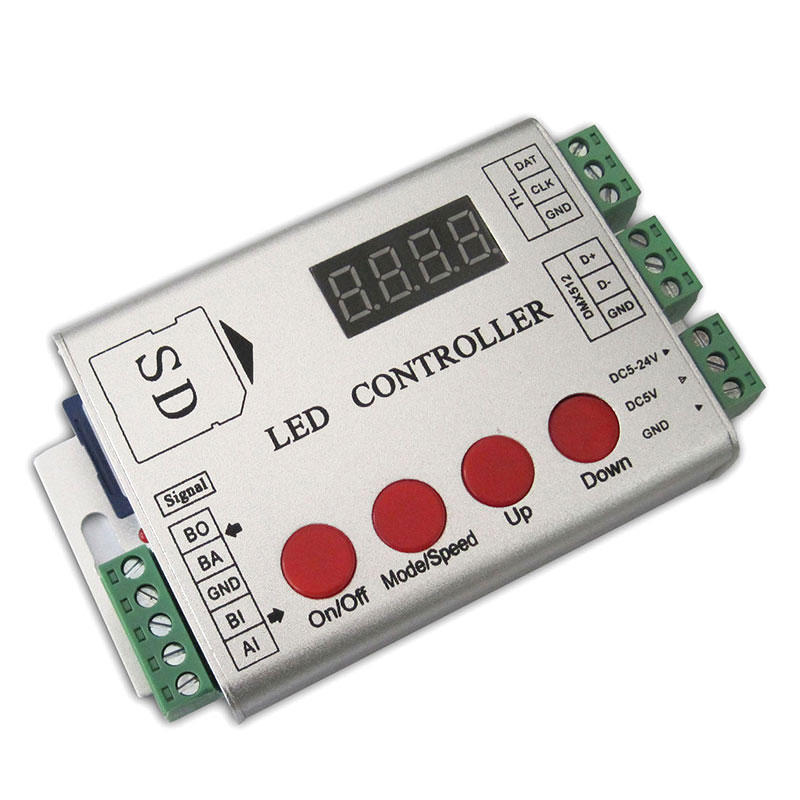

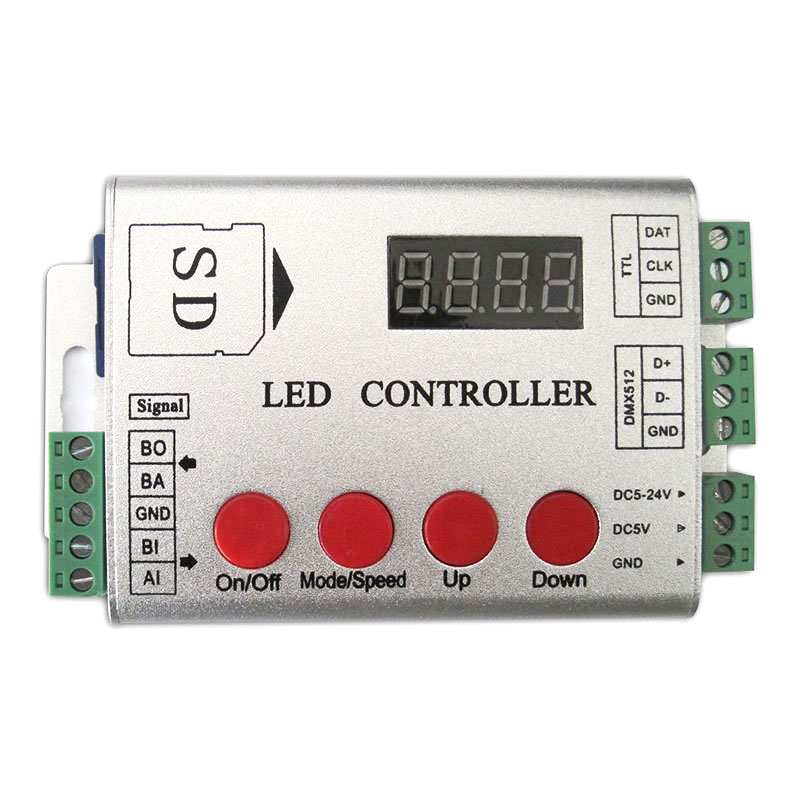

Tento 1000B programovatelný LED světelný ovladač je kompatibilní se signálem DMX512 a SPI/TTL signálem, takže jej můžete použít k ovládání digitálních SPI LED pásků a DMX LED pásků. Podporuje napěťový vstup DC5-24V a lze synchronně ovládat více ovladačů. Synchronizační signál se doporučuje nepřesahovat 50 metrů (164 stop) a naměřená vzdálenost je 200 metrů (656 stop).
-
Vestavěných 102 druhů vzorů (není vložena SD karta), lze vybavit SD kartou (<8G).
-
Automatické rozpoznání SD karet nebo interních vzorů: Když je ovladač zapnutý, vnitřní vzor ovladače bude vyvolán automaticky bez SD a vzor SD karty bude vyvolán automaticky po vložení SD karty.
-
Ve stavu SD karty lze pro výběr vestavěného vzoru a rychlosti použít standardní DMX512.
-
Dosahujte až 2048 pixelových bodů. Frekvence obnovování max. 30 snímků za sekundu (<512 pixelových bodů)
-
Maximální vzdálenost mezi ovladačem a světelným pásem je <15 m (49 stop) pro signály SPI/TTL; <30 m (98 stop) pro 485 signálů. Paralelně lze paralelně zapojit asi 10 světelných pásů SPI/TTL.
| Podporované IC čipy | modely |
| TM | TM1803, TM1804, TM1913,TM1809, TM1812, TM1914, TM1829 |
| UCS | UCS2903, UCS2909, UCS2912, UCS1903, UCS1909, UCS1912 |
| WS | WS2801, WS2812, 2811 WS |
| INK1003 | INK1003 |
| LPD | LDP6803, LDP8806, LDP1109 |
| D705 | D705 |
| SM | SM16716, SM16726, SM16703, DMX512 |
| APA102 | APA102 |
| DMX512 | DMX512 |
| P9813, P9803 | P9813, P9803 |
| SK6812 | RGB a RGBW |
Nastavte vzor a rychlost:
1. Ve stavu SD karty lze vybrat vzor a rychlost stisknutím kláves a [ZAPNUTO VYPNUTO] Tlačítko lze použít k nastavení jasu.
2. zmáčkni [REŽIM/RYCHLOST] pro zobrazení S001 a P001 v cyklu. Začátek S představuje rychlost a začátek P představuje vzor. V tuto chvíli ji lze zvýšit nebo snížit o [NAHORU] si [DOLŮ].
3. Stiskněte a podržte druhé tlačítko [REŽIM/RYCHLOST] pro zobrazení A000 a A představuje adresu DMX512. Pamatujte, že DMX adresa je užitečná pouze tehdy, když je DMX512 dekódován a ovládán standardní konzolí DMX512. Použití [NAHORU] si [DOLŮ] klávesy pro zvýšení a snížení.
Instrukce:
1. Vyberte model integrovaného obvodu
Nejprve stiskněte [Zapnuto vypnuto] a na obrazovce se zobrazí OFF pro vstup do programovacího stavu. Poté stiskněte [Režim/Rychlost] vyberte model a poté stiskněte [Zapnuto vypnuto] klíč pro ukončení.
2. Ovládejte nastavení bodů pixelů
Nejprve stiskněte [Zapnuto vypnuto] a na obrazovce se zobrazí OFF pro vstup do programovacího stavu, [NAHORU] si [DOLŮ] pro nastavení počtu pixelových bodů. zmáčkni [Zapnuto vypnuto] klíč pro ukončení.

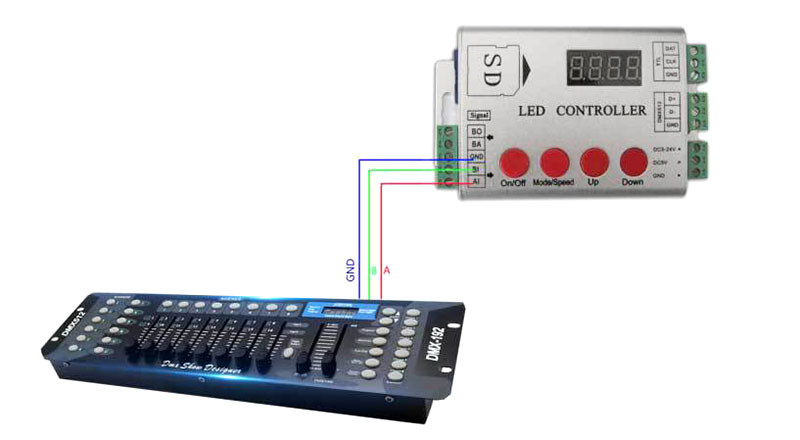

3. Konzole DMX512
Použijte hlavní konzolu DMX512 k ovládání interních vzorů nebo vzorů SD a použijte první ovladač pro zapojení, pokud se synchronně používá více sad.
Ovladač odpovídá za pět kanálů DMX. První kanál je vzor, druhý kanál je rychlost a třetí kanál je hodnota jasu RGB.
Číslo kroku vzoru je 2, první vzor je 0-1, druhý vzor je 2-3 a N-tý vzor je (N-1)-N.
Výchozí DMX adresa ovladače je A000, dlouhé stisknutí [Režim/Rychlost] zobrazte, poté stiskněte [NAHORU] or [DOLŮ] pro nastavení adresy (A) obsaďte kanál A-(A+5) 5 kanálů. Například A000 zabírá DMX512 CH1-5, A001 zabírá CH2-6.
4. Jedno tlačítko pro zápis kódu adresy DMX
Stiskněte současně tlačítko OFF a tlačítko MODE po dobu 5 sekund, aby se kód zapsal automaticky (512 pixelů).
Zapojení UCS512-3 a TM512: TTL DAT se připojuje k signální lince, TTL CLK se připojuje k adresní lince.
Zapojení diferenciálního zápisového kódu UCS512-4: DMX D+ do A, DMX D- do B. Adresní řádek prázdný.
Standardy a certifikace
Specifikace výrobku
| Jméno výrobku: | Programovatelný LED ovladač světla |
| Výstupní signál: | DMX512 a SPI/TTL |
| Vstupní napětí: | DC5-24V |
| Výkon: | 3W |
| Maximální kontrolní pixely: | 2048pcs |
| Rozměry: | 122mm * * 73mm 25mm |
| Provozní teplota: | -20 ℃ ~ 60℃ |
| IP Rating: | IP20 |
Zapojení:
TTL: jednovodičové a dvouvodičové signálové rozhraní
DAT: data
CLK: hodiny
GND: signálová zem
DMX512: Odešle signál DMX512 při výběru modelu DMX512 a odešle diferenciální signál, pokud jsou vybrány jiné modely; spolupracovat s přijímací deskou 485, aby byl přenos signálu dále
D+: DMX512 signál A
D-: DMX512 signál B
GND: Za normálních podmínek není vyžadována žádná kabeláž
Poznámka: Uzemnění GND světelného pásku musí být připojeno ke zdroji LED, nikoli pouze k ovladači, jinak vysoký proud prorazí ovladač.
