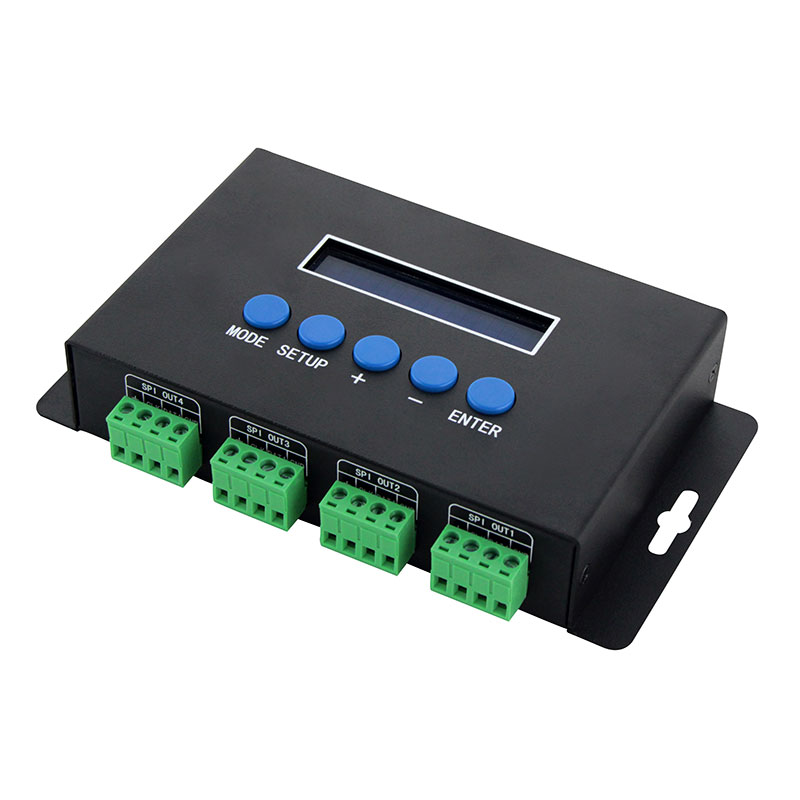

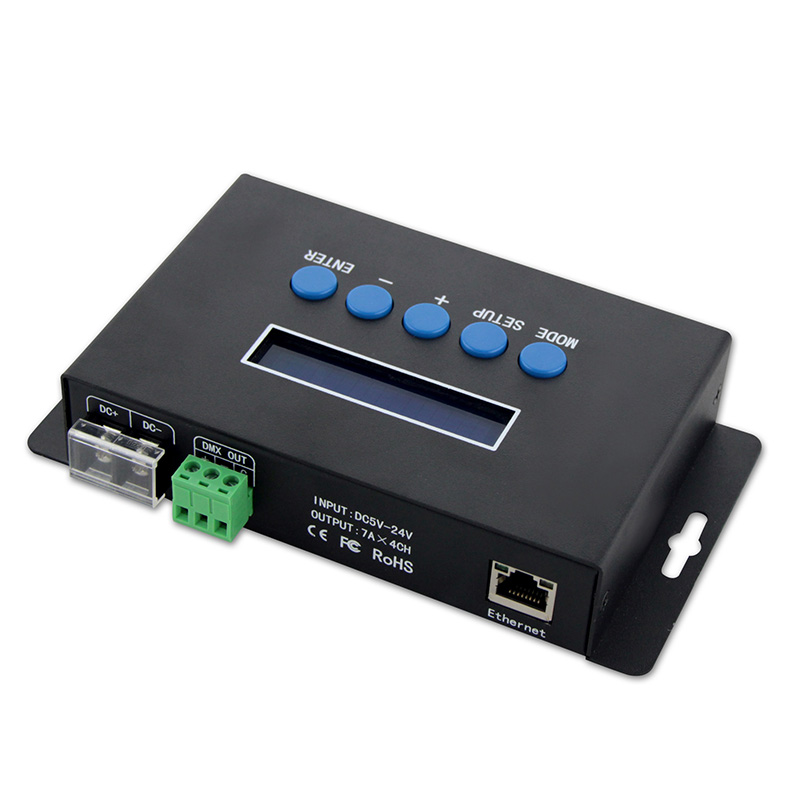

DC5-24V Ethernet-SPI/DMX pixelový ovladač světla BC-204, podpora softwaru Madrix
Tento Ethernet-SPI/DMX pixelový řadič světla je určen pro konverzi ethernetového signálu na SPI pixelový signál, který je určen pro velký projekt s vysokou hustotou pixelového světla, jako jsou světla maticového panelu, obrysová lampa konstrukce atd. Kromě převodu Ethernetu -založené řídicí protokoly do různých LED řídících IC signálů, současně také vydává signál DMX512, vhodný pro připojení různých typů LED lamp a pro dosažení jednotného ovládání všech druhů LED lamp ve stejném projektu.
Tento software má 2 verze V1 a V2, verze V1 je s protokolem Artnet, verze V2 je s protokolem Artnet a sACN E.1.31. Upozornění: Tovární software V1 nelze upgradovat na software V2, ale tovární software V2 lze upgradovat na software V1.
BC-204 V1 CS Stáhnout PDF
BC-204 V2 CS Stáhnout PDF
● S LCD displejem a vestavěným rozhraním pro nastavení WEB SERVERU, snadné ovládání.
● Podpora protokolu Ethernet DMX ArtNet lze rozšířit na další protokoly.
● Výstup signálu Multi SPI (TTL), ovládání až 2720 pixelů.
● Výstupní signál DMX512 současně, vhodný pro připojení různých typů LED lampy.
● Podpora různých LED řízení IC, flexibilní ovládání.

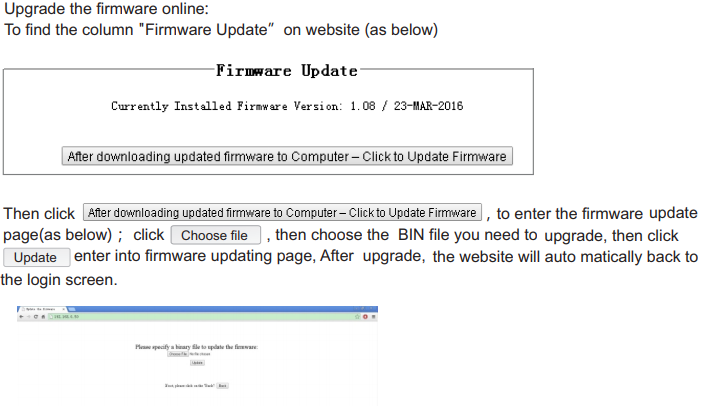

● Podpora online aktualizace firmwaru.
● Přijměte DIP plug-in design pro snadno opotřebitelné části, uživatelé mohou opravit poškození způsobené nesprávným zapojením nebo zkratem.
● Vestavěný testovací režim pomocí síťového rozhraní s kontrolkou, pracovní stav je jasný na první pohled.

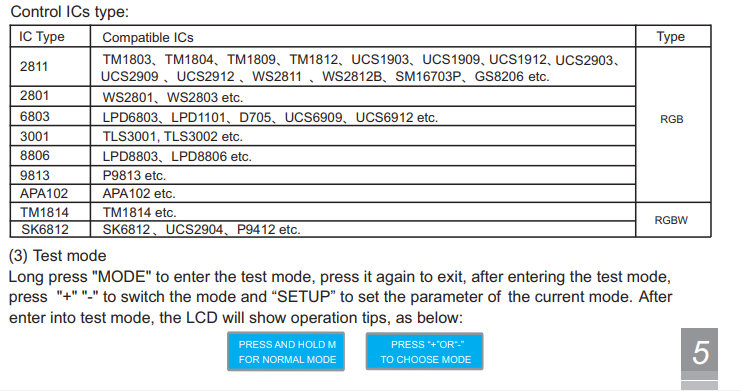

Typ SPI IC a seznam podpory produktů
Je možné cokoli, co podporuje protokol Art-Net, jako například: Madrix, FreeStyler, Resolume, Sunlite, madmapper, aréna, arkaos

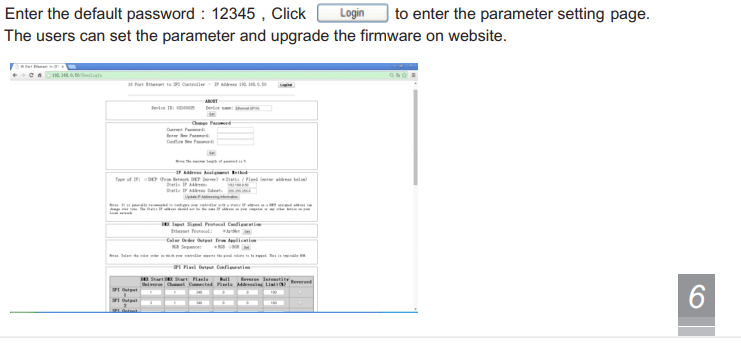

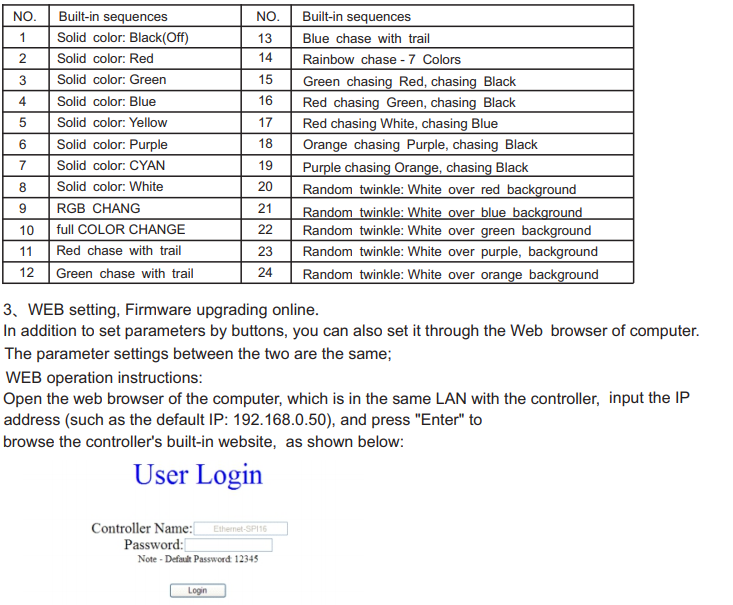

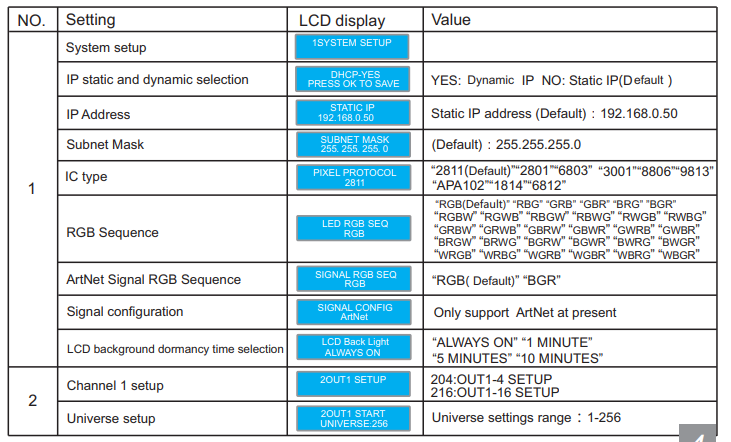

Vestavěný webový server, podpora nastavení parametrů a aktualizace firmwaru online
Podporujte ArtNet a můžete rozšířit sACN(E1.31)
BC-204: 4 SPI output , 1 port DMX, 2720(680*4CH)+170 DMX pixels
BC-216: 16 SPI output , 2 port DMX, 5440(340*16CH)+340 DMX pixelů
Otázka: Jaké jsou značky softwarových ovladačů, které lze použít s produkty BC-204/BC-216?
Odpověď: Madrix, FreeStyler, Resolume, Madmapper, Arena, Arkaos, XLIGHTS atd. jsou kompatibilní s V1 verzí BC-204/BC-216. Obecně řečeno, pokud je podporován protokol ARENET, bude fungovat.
Stažení softwaru: https://www.superlightingled.com/PDF/Madmapper 5.1 Install.zip
https://www.superlightingled.com/PDF/madrix-5.0.zip
https://www.superlightingled.com/PDF/MadrixWygInstall.exe
https://www.superlightingled.com/PDF/2021-LedEdit_setup.rar
https://www.superlightingled.com/PDF/ArtnetSettingTools.exe
Stažení softwaru pro nahrávání programů Madrix offline
https://www.superlightingled.com/PDF/CaptureArtnetTools%20V1.49.1-EN.rar
Ukázkové video nastavení softwaru Mardix
Standardy a certifikace
Model: BC-204
Pracovní napětí: DC5-24V
Výstupní proud: 7A X 4CH (vestavěná pojistka 7.5A）
Vstupní řídicí protokol Ethernet: ArtNet
Output Control IC: 2811/2801/6803/3001/8806/9813/APA102/TM1814/SK6812 Series
Ovládací pixely: RGB：680 pixelů X4CH RGBW：512 pixelů X4CH
Výstup DMX512: Jeden port (1x512 kanálů)
Pracovní teplota: -20~55℃
Rozměry produktu: D166׊110×V31 (mm)
Hmotnost (G.W): 510g
Bezpečnostní varování
1. Prosím, neinstalujte tento ovladač do blesků, intenzivních magnetických a vysokonapěťových polí.
2. Abyste snížili riziko poškození součástí a požáru způsobeného zkratem, dbejte na správné připojení.
3. Vždy se ujistěte, že je tato jednotka namontována v oblasti, která umožní řádné větrání pro zajištění vhodné teploty.
4. Zkontrolujte, zda napětí a napájecí adaptér vyhovují ovladači.
5. Nepřipojujte kabely při zapnutém napájení, před zapnutím se ujistěte, že je připojení správné a zda nedošlo ke zkratu.
6. V případě problémů neotevírejte kryt ovladače a nepracujte. Návod je vhodný pouze pro tento model; jakákoli aktualizace se může změnit bez předchozího upozornění.
Zdvořilá připomínka
Výběr zdroje napájení:
Napájecí zdroj musí být stejnosměrný zdroj s konstantním napětím. Vzhledem k efektivnímu výkonu v některých zdrojích je pouze 80% z celkového počtu, proto prosím zvolte alespoň o 20% vyšší výstupní zdroj než je spotřeba LED světel.
Poprodejní prodej
Ode dne, kdy si zakoupíte naše produkty, během 3 let, pokud jsou používány správně v souladu s pokyny, a dojde k problémům s kvalitou, poskytujeme bezplatné opravy nebo náhradní služby s výjimkou následujících případů:
1. Jakékoli závady způsobené nesprávnými operacemi.
2. Jakékoli poškození způsobené nevhodným napájecím zdrojem nebo abnormálním napětím.
3. Jakékoli škody způsobené neoprávněným odstraněním, údržbou, úpravou obvodu, nesprávným připojením a výměnou čipů.
4. Jakékoli škody způsobené přepravou, rozbitím, zaplavenou vodou po nákupu.
5. Jakékoli škody způsobené zemětřesením, požárem, povodní, úderem blesku atd. vyšší mocí přírodních katastrof.
6. Jakékoli škody způsobené nedbalostí, nevhodným skladováním při vysoké teplotě a vlhkosti prostředí nebo v blízkosti škodlivých chemikálií.
