DC12-24V Mini SPI zesilovač pro 3pinový samostatný signál a 4pinový záložní adresovatelný LED pásek
Související produkty
DC 12-24V Mini SPI...
$4.98
Flex adresovatelné LED neonové...
$79.98 $74.986% z ceny-5M-150-LEDs.jpg "WS2815 Individuálně adresovatelný RGB LED pásek Dream Color 12V")
WS2815 jednotlivě...
$30.00 $17.9840% z ceny-
Speciální cena: $4.98

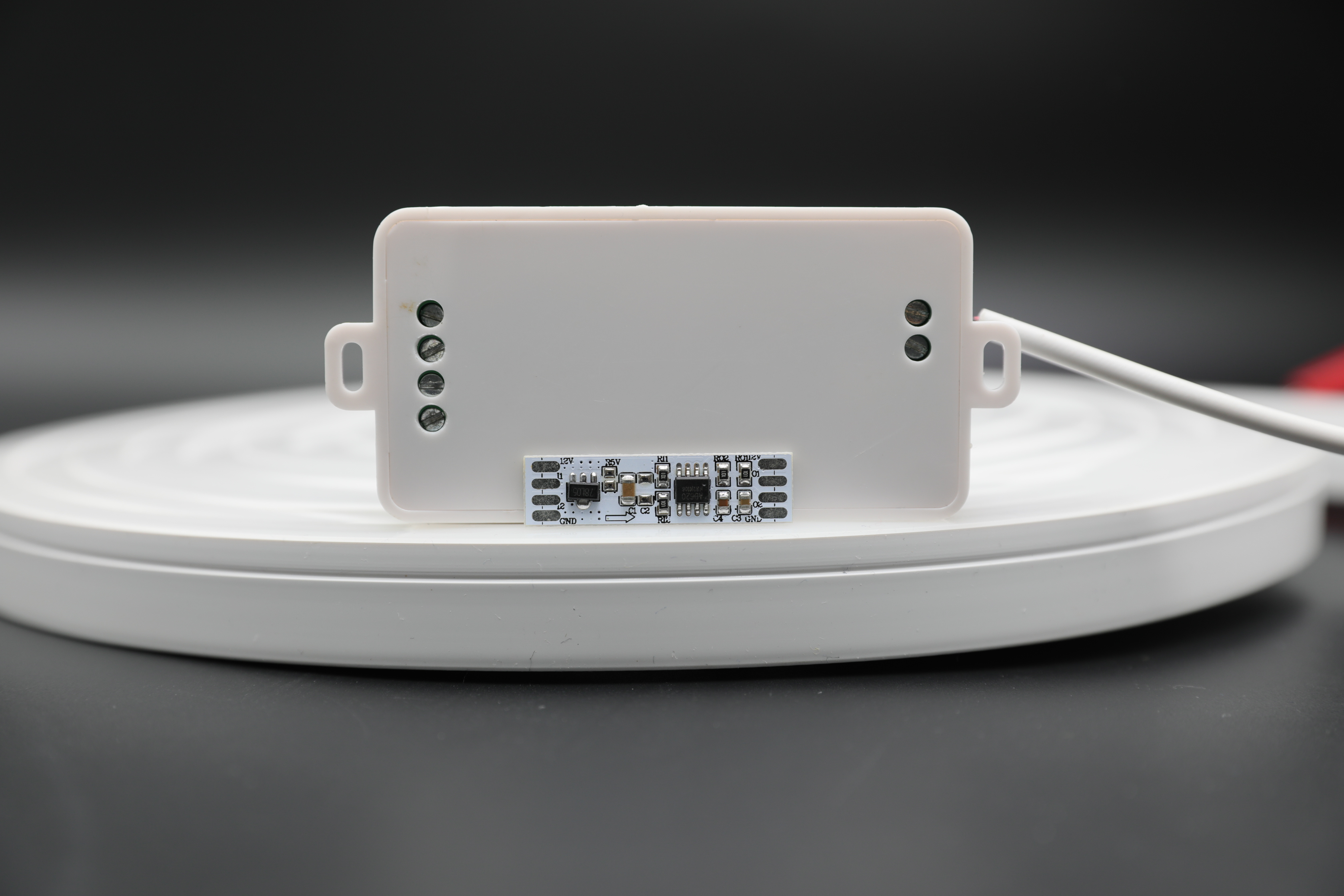

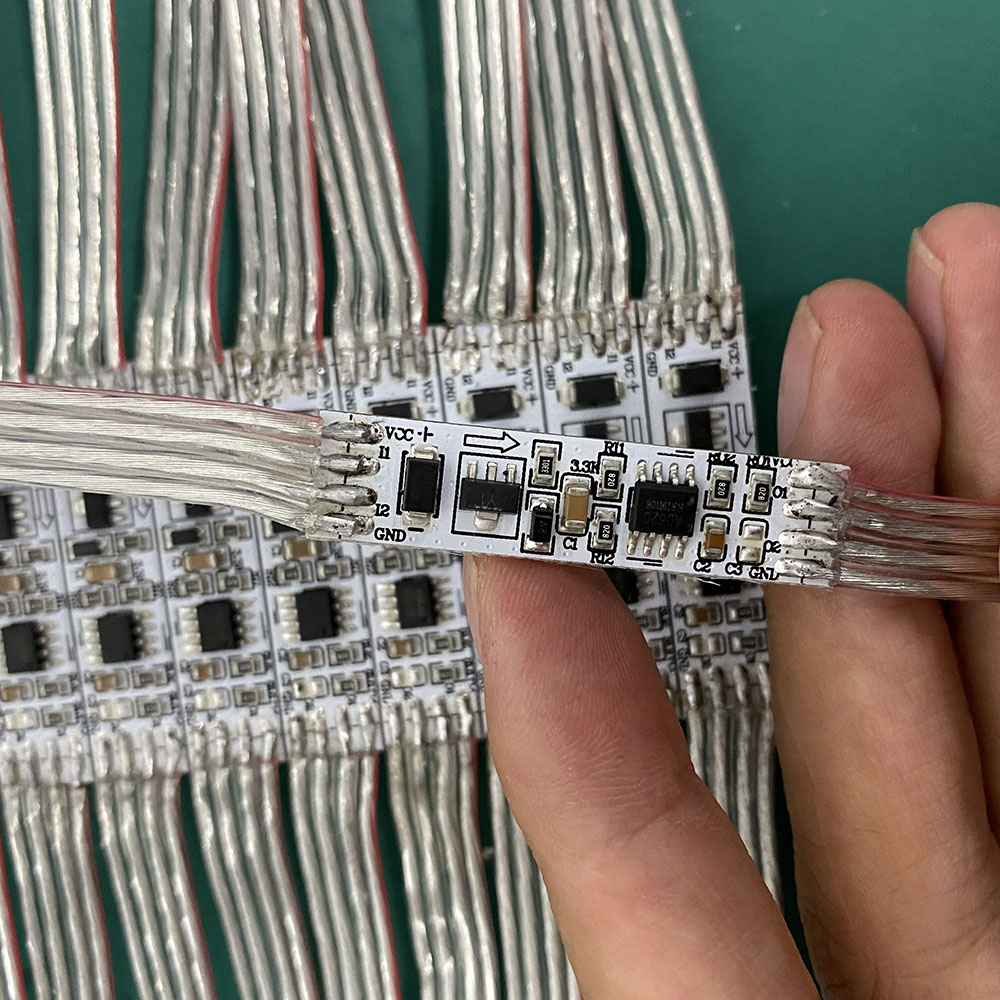

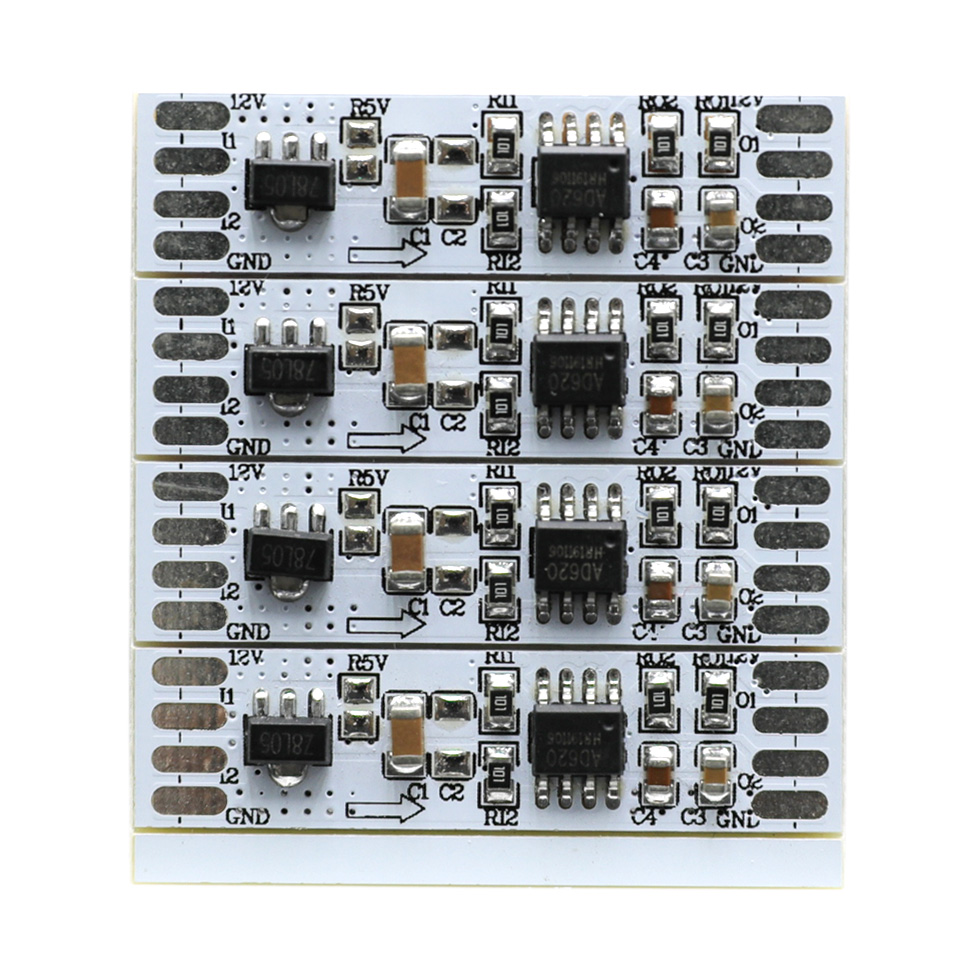

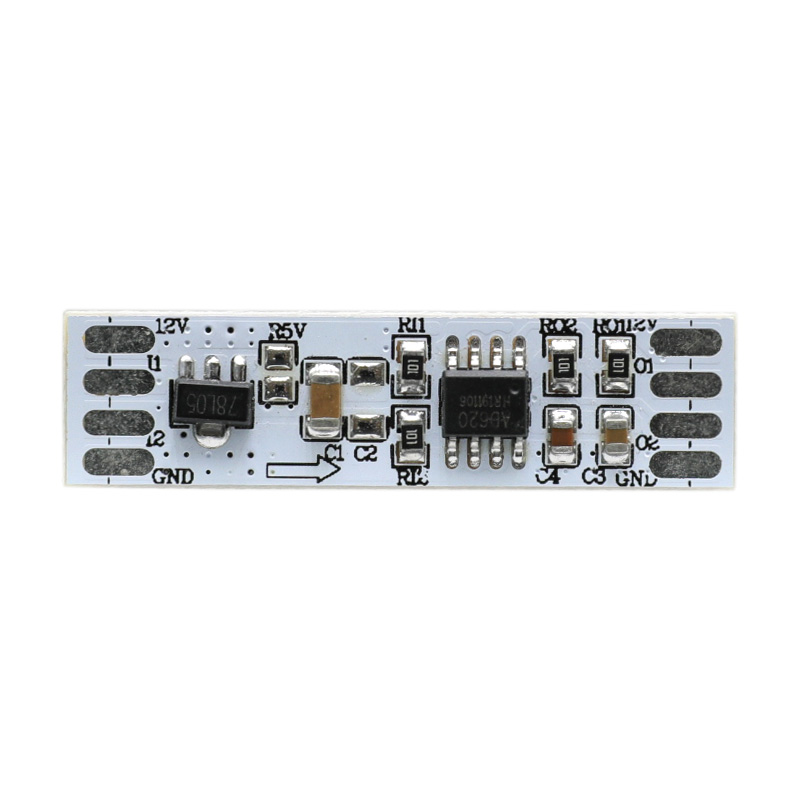

Tento produkt je mini digitální zesilovač SPI, který lze instalovat v prostředí malého prostoru a dokáže správně vyřešit problémy s prostorem pro zapojení a potenciální vyvážeností.
Vstup napětí 12V, malá generace, vysoká životnost. jeden kanálový vstup, druhý kanál lze použít jako zálohu; vhodné pro 3PIN/4PIN náhradní signální linku adresovatelné LED páskové světlo.

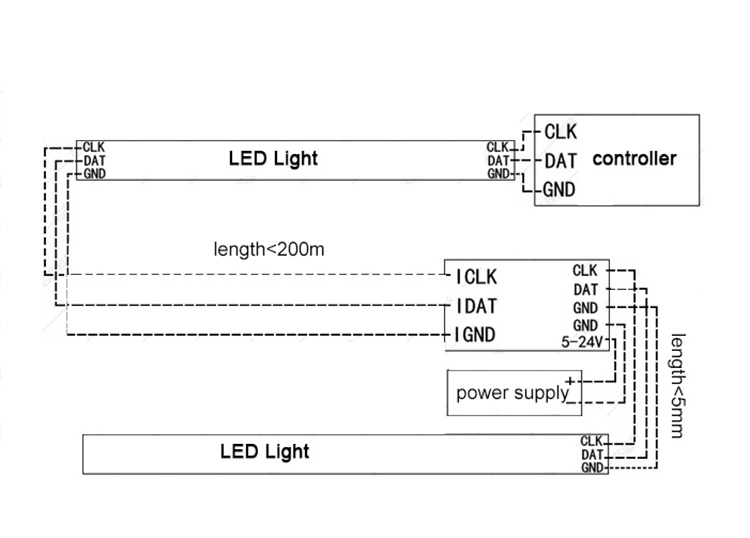

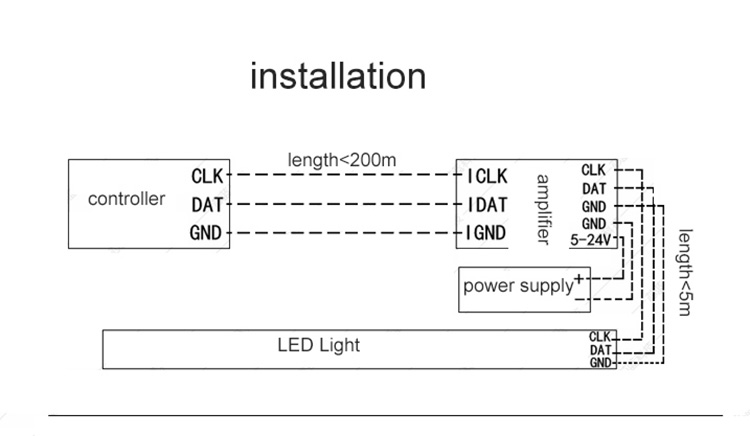

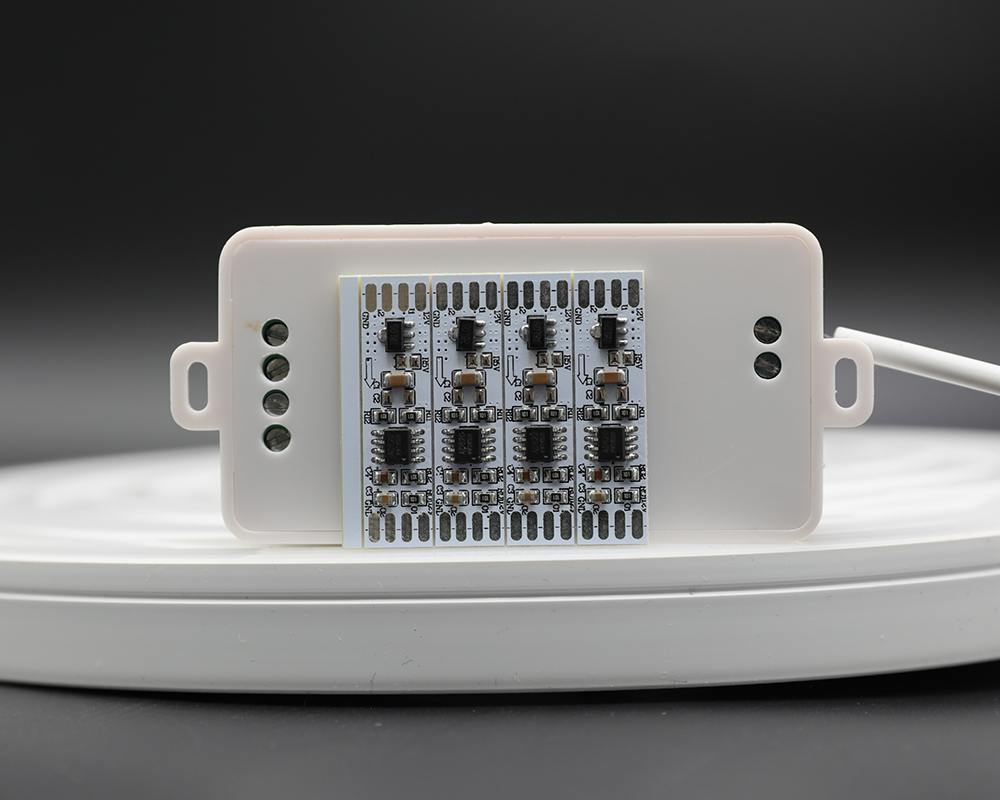

Tento zesilovač se liší od ostatních vícekanálových SPI zesilovače, je to spíše jako vysílač zpoždění signálu. Při ultra dlouhém osvětlení, kdy signální vedení přesahuje 16 stop, to značně ovlivní přenos signálu SPI. Tento zesilovač znovu zesílí slabý signál, aby zajistil, že další jednotka může přijímat dostatečný signál. Jiné vícekanálové zesilovače pouze vydávají paralelně více signálů řadiče SPI, ale nemohou vyřešit problém degradace signálu způsobeného přenosem na dlouhé vzdálenosti. To znamená, že pokud váš vícekanálový zesilovač bliká tváří v tvář osvětlení na velkou vzdálenost, můžete tento vysílač signálu přidat také na konec každého kanálu

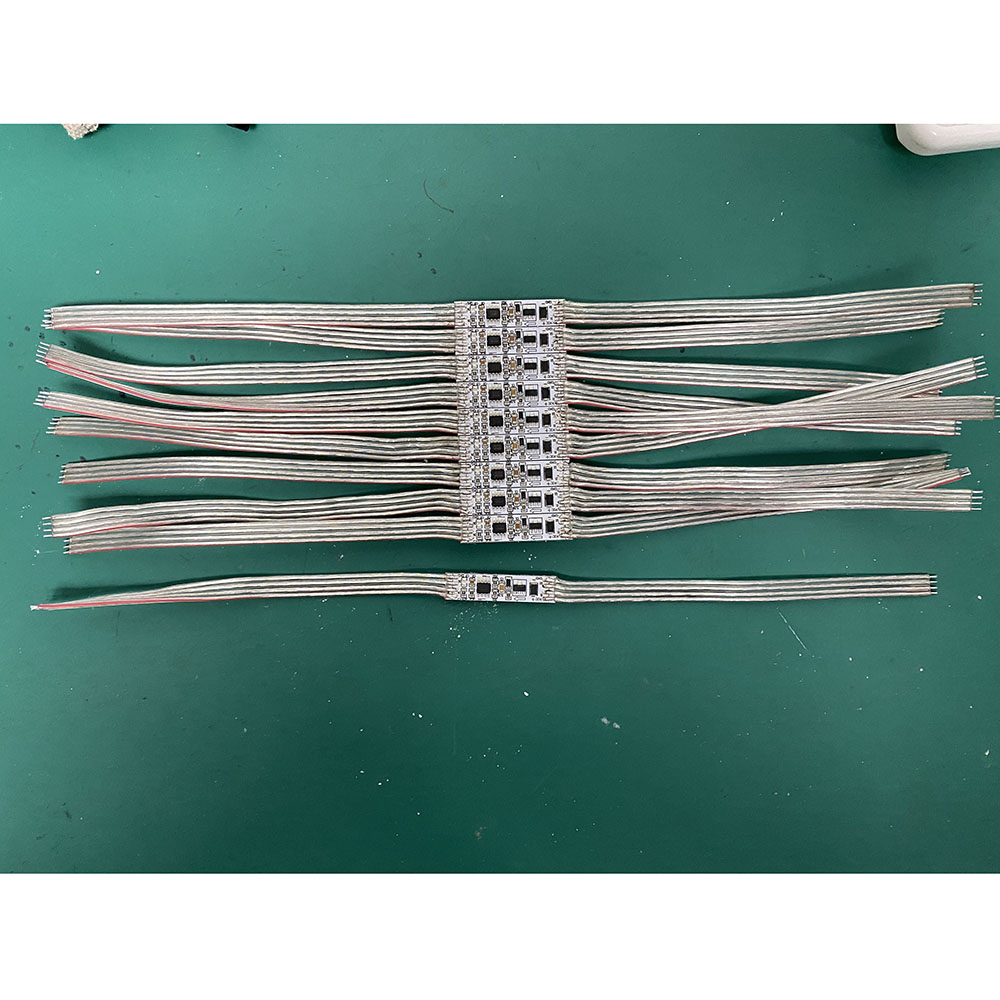

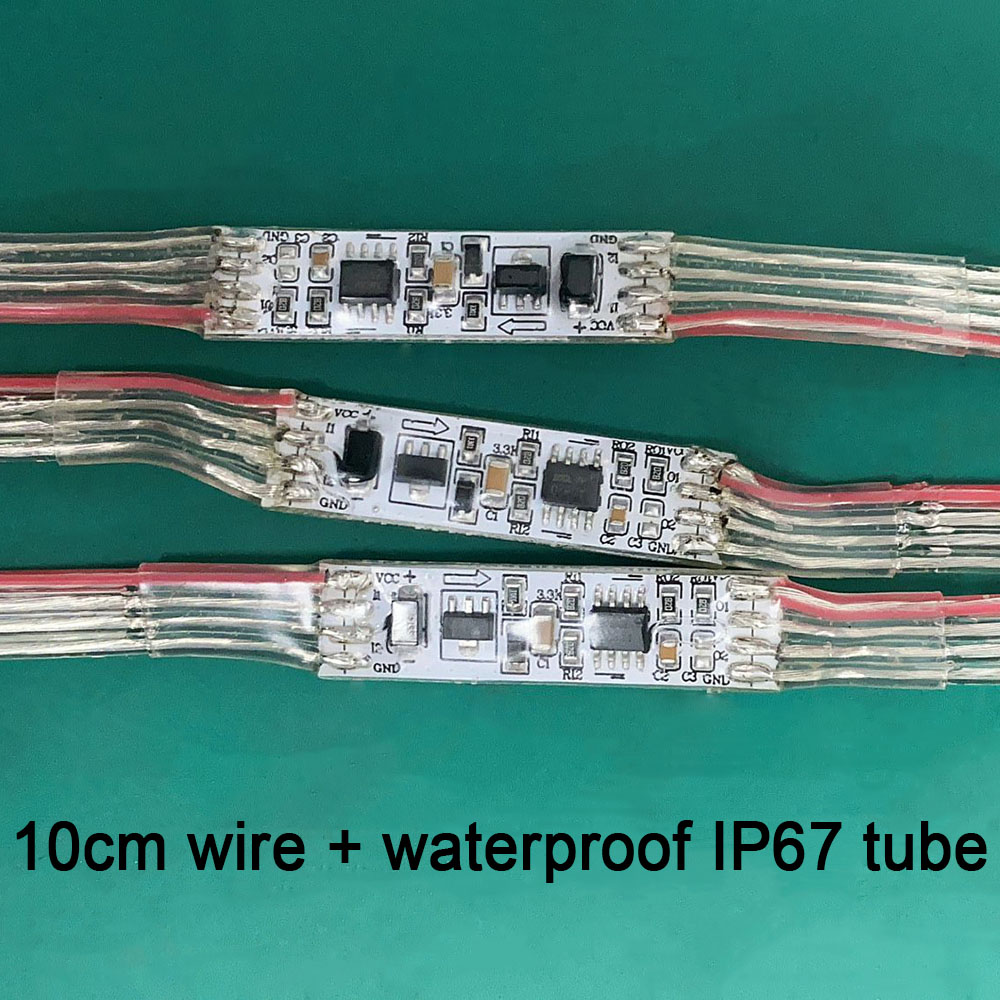

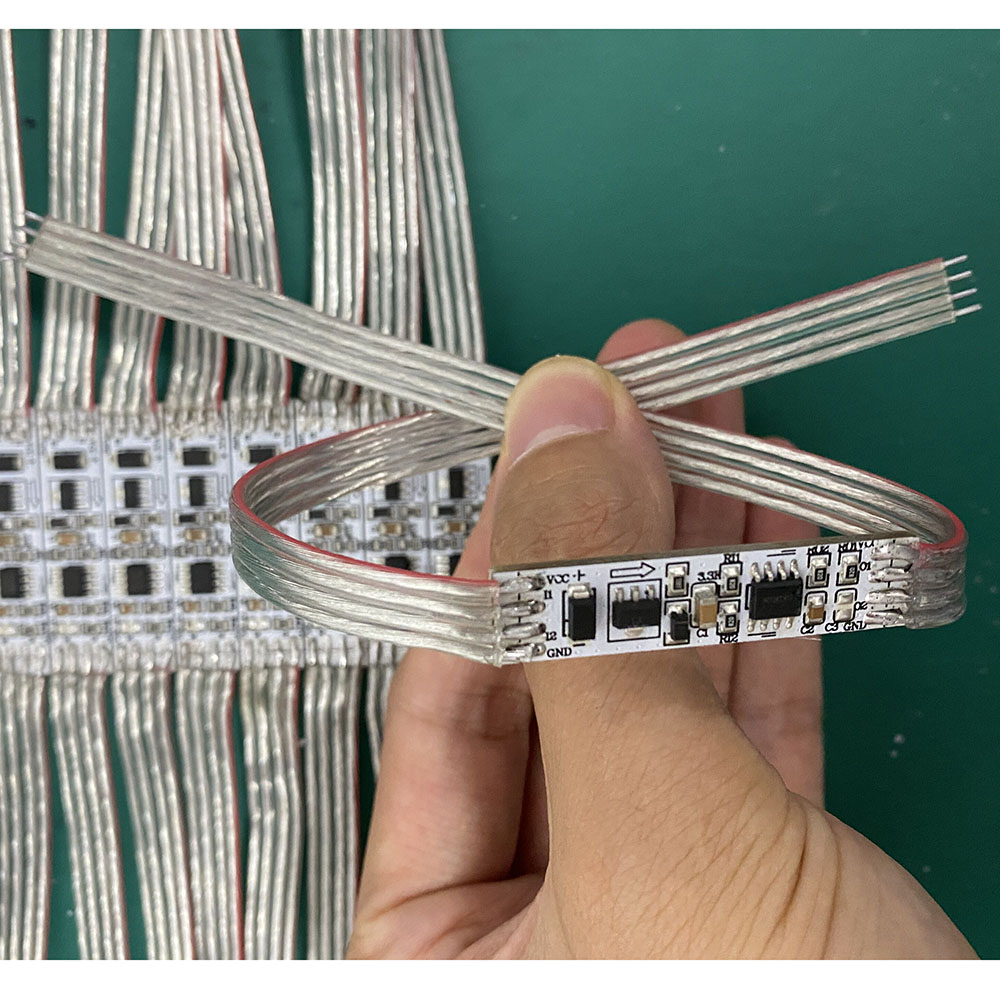

Pokud zvolíte vodotěsná varianta, Bude zabalena do průhledné teplem smrštitelné trubice a poté budou oba konce utěsněny silikagelem a bude vyhrazen 10-15CM dlouhý 4kolíkový kabel.

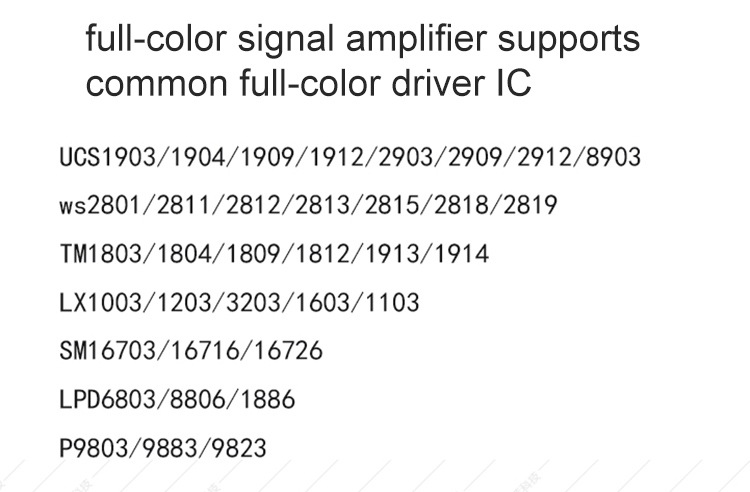

Poznámka: Tento zesilovač Mini SPI lze použít pouze pro adresovatelné LED pásky RGB. NENÍ KOMPATIBILNÍ S adresovatelnými RGBW proužky, např. SK6812 RGBW.
Standardy a certifikace
Technické parametry
Pracovní teplota: -20-60 ℃
Vstupní napětí: DC12-24V
Výstupní napětí: DC12-24V
Výstup: SPI signál
Vstupní kanál: 2 kanály
Velikost: 10 mm * 41 mm (0.39 palce * 1.61 palce)
Analýza a řešení poruch
|
Časté chyby |
Kauzální analýza |
Řešení |
|
Světlo nefunguje |
1. Spínaný zdroj nefunguje. 2. Kladný a záporný vodič napájecího zdroje jsou zapojeny obráceně. 3. Špatně nebo není pevně připojen. |
1. Zkontrolujte a ujistěte se, že spínaný zdroj funguje správně. 2. Opraveno po kontrole. 3. Zkontrolujte kabeláž a správně ji připojte. |
|
Špatná barva |
1. Špatné připojení RGB vodiče. 2. Špatný druh RGB aplikace. |
1. Zkontrolujte a připojte kabel RGB správně. 2. Zkontrolujte a změňte druh RGB aplikace, dokud nezískáte správnou barvu. |
|
Jeden přednastavený vzor nefunguje |
Rychlost není upravena. |
Stisknutím tlačítka zrychlíte |
|
Nerovnoměrný jas předních a zadních LED |
1. Výstupní vodič je příliš dlouhý s poklesem napětí. 2. Pokles napětí v důsledku tenkých vodičů. 3. Přetížení napájení. 4. Přetížení regulátoru. |
1. Zkraťte výstupní vodič nebo smyčkový napájecí zdroj. 2. Vyměňte za silnější vodiče podle skutečného proudu. 3. Vyměňte za zdroj s vyšším výkonem. 4. Přidejte další výkonový zesilovač. |
Bezpečnostní tipy
Aby byla zajištěna integrita a bezpečnost produktu, dodržujte následující pokyny a připomínky.
Používejte prosím opatrně a před použitím si pozorně přečtěte níže uvedená bezpečnostní opatření.
1. Vyhněte se instalaci v minovém poli, silném magnetickém poli, vlhkém a vysokém napětí.
2. Ujistěte se, že kabeláž je správná a pevná, abyste předešli nehodám, jako je poškození součástí zkratem a vyhoření ovladače.
3. Nainstalujte ovladač na dobře větrané místo, aby byla zajištěna vhodná okolní teplota.
4. Zkontrolujte, zda vstupní napájení regulátoru (musí odpovídat napájecímu napětí regulátoru) splňuje požadavky na produkt a zda výstupní napětí napájecího zdroje odpovídá produktu.
5. V případě jakéhokoli problému jej prosím neopravujte sami. V případě pochybností kontaktujte dodavatele.
Tipy
Efektivní výkon napájecího zdroje je pouze 80 % označeného napájecího zdroje, takže když uživatel zvolí napájecí zdroj, měl by být o něco vyšší (alespoň 20 % nebo vyšší) než zátěžový výkon LED světel.
