Nejúplnější průvodce adresovatelným LED páskem

Vítejte v dokonalém průvodci adresovatelnými LED pásky! Pokud se seznamujete s adresovatelným LED osvětlením nebo jen hledáte komplexní zdroj, který vám pomůže vybrat a nastavit svůj vlastní adresovatelný LED projekt, jste na správném místě.

Adresovatelná LED pásková světla jsou skvělým způsobem, jak přidat živé a přizpůsobitelné osvětlení do jakéhokoli prostoru. Díky možnosti flexibilně ovládat jednotlivé LED diody můžete vytvářet působivě komplexní a dynamické světelné efekty.

V této příručce pokryjeme vše, co potřebujete vědět o adresovatelných LED páscích, od základů jejich fungování až po různé typy dostupné na trhu. Čtěte dále a dozvíte se více o tomto vzrušujícím typu LED pásku.

Co je adresovatelný LED pásek?

Adresovatelný LED pásek je digitální pásek, který obsahuje LED diody a čipy ovladače, které umožňují samostatné ovládání každého LED světla. To znamená, že každá LED může být autonomní a inteligentní sama o sobě. Jinými slovy, každé světlo může mít svůj odstín a jas.

Níže je obrázek individuálně adresovatelného LED pásku, který obsahuje jeden IC (čip s integrovaným obvodem) na LED a každou LED lze odříznout. Umístění adresovatelných integrovaných obvodů LED se dělí na dva hlavní typy, miniaturní integrované obvody zabudované uvnitř struktury LED a integrované obvody umístěné mimo LED.

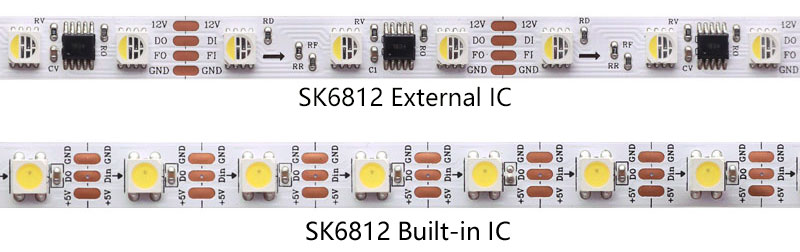

Vestavěný IC vs. externí IC

Vestavěné integrované obvody integrují obvody uvnitř LED, čímž snižují návrh obvodu, externí komponenty a výrobní náklady. Vestavěné integrované obvody umožňují jednomu integrovanému obvodu ovládat jednu LED a měnit tak více barev.

Externí integrovaný obvod řídí více LED, obvykle 3 nebo 6. Tento design do určité míry snižuje barevnou rozmanitost.

· Vestavěné integrované obvody: WS2812B, WS2813, WS2815, SK9822, APA107, HD108 atd.
· Externí IC: WS2811, WS2814, WS2818, UCS1903, TM1812, TM1814, LPD8806, LPD6803, TM1914, TM1934, GS8206, FW1906, SM16703, SM16704, atd.
· Dostupné jak vestavěné, tak externí integrované obvody: SK6812, APA102, WS2801, GS8208, DMX512 atd.

Jak fungují adresovatelné LED pásky?

Čip mikrořadiče IC přijímá data digitálního signálu z adresovatelného LED ovladače a poté doručuje ovládací příkaz každé LED diodě.

Jeden integrovaný obvod může ovládat jedno nebo více LED světel. Každému integrovanému obvodu můžete posílat různé řídicí příkazy. LED světla v přilehlé oblasti ovládání IC mohou mít různé barvy a různý jas. Proto nám umožňuje vyvinout komplexní efekty osvětlení.

Adresovatelný LED pásek VS Neadresný LED pásek

Adresovatelné LED pásky lze považovat za vylepšenou verzi neadresovatelných LED pásků.

Obyčejná LED světla mohou realizovat pouze barevný skok celého LED pásku a úpravu jasu jedné barvy. Celé světlo lana se může objevit vždy pouze v jedné barvě a dvě různé barvy nemohou existovat současně.

Místo toho mohou adresovatelná LED pásková světla dosáhnout různých barevných změn prostřednictvím řídicího systému, včetně sledování barev, vícebarevného cyklování, chůze s jednou barvou a tak dále.

Tyto režimy změny barvy jsou často naprogramovány inženýrem adresovatelného ovladače a implantovány do desky s integrovanými obvody ovladače.

Potřebujeme pouze napájet adresovatelný světelný pás, připojit se k adresovatelnému LED ovladači a přehrát naprogramovaný režim.

Typy adresovatelných LED páskových světel

Připojovací bod adresovatelného LED pásku se liší od běžného 12V nebo 24V LED pásku. Podle připojovacího bodu můžete posoudit, zda je váš světelný pás adresovatelný pásek LED.

Adresovatelná LED pásková světla lze podle signálu rozdělit na LED pásy s jedním signálem, pásky se dvěma signálovými diodami, série obnovení přerušení a LED pásy DMX512. A tyto čtyři typy jsou různé.

1. Jednosignálové adresovatelné LED pásky

Z názvu vyplývá, že jeden adresovatelný LED pásek může procházet pouze jedním typem signálu. Oblast řízení integrovaného obvodu se nazývá pixel. Když je jeden z pixelů rozbitý, ostatní pixely přestanou fungovat. Jeho spojovací bod je tedy kladný vodič, záporný vodič a signální vodič. Vezměte si následující obrázek jako příklad.

• 12V představuje kladnou linku.
• Din představuje linku datového signálu.
• GND představuje zápornou čáru.

3pinové LED pásy s jedním signálem	Barva	IC struktura	Velikost LED	Napětí	IC řídicí jednotka (LED diody)
2811 WS	Bílá/RGB/RGB+W/RGB+CCT	Externí IC	5050 / 3535 / 3838 / 020	5V / 12V / 24V	1/3/4/6/9
WS2812B	RGB	Vestavěný IC	5050 / 2020	5V	1 / 3 / 12
SK6812	Bílá /RGB / RGBW	Vestavěný IC	5050/3535/4020	5V / 12V / 24V	1 / 3 / 6
UCS1903	RGB	Externí IC	5050 / 3535	5V / 12V / 24V	1 / 3 / 6
TM1812	Bílá /RGB / RGBCCT	Externí IC	5050	12V / 24V	3 / 6 / 12
TM1814	RGBW	Externí IC	5050	12V / 24V	6
TM1936	RGBCCT	Externí IC	5050	24V	6
2814 WS	RGBW	Externí IC	5050	24V	6

2. Dvojí signálové adresovatelné LED pásky

Kromě datového signálu procházejícího přes duální signálový adresovatelný LED pásek přidává funkci hodin. Můžete nastavit dobu, po kterou se LED světlo rozsvítí.

• 5V – kladné vedení
• CKL/CKO—Hodinová linka
• SDI/SDO—Digitální signální vedení
• GND – záporná čára

4kolíkové duální signální LED pásky	Barva	Struktura IC	Velikost LED	Napětí	IC řídicí jednotka
SK9822	RGB	Vestavěný IC	5050 / 3535 / 3838 / 020	5V / 12V / 24V	1
APA102	Bílá/RGB	Vestavěný a externí IC	5050 / 2020	5V	1 / 3
APA102 / HD107S	Bílá/RGB	Vestavěný IC	5050 / 3535 / 4020	5V / 12V / 24V	1
2801 WS	RGB	Vestavěný a externí IC	5050 / 3535	5V / 12V / 24V	1 / 3
LPD8806	RGB	Externí IC	5050	12V / 24V	2
LPD6803	RGB	Externí IC	5050	12V / 24V	3

3. Adresovatelné LED proužky pro obnovení přerušení

Řada Breakpoint restore je vylepšená verze jednosignálového adresovatelného LED pásku, což je 4kanálový dvoukanálový řídicí obvod LED ovladače s dvojitou datovou linkou s datovou linkou a záložní datovou linkou.

Po výpadku jediné datové linky se automaticky spustí záložní datová linka a zajistí, že nedojde k přerušení signálu.

• 12V – kladné vedení
• DO1—Digitální signální vedení
• DO2 – Záložní linka
• GND – záporná čára

4pin Breakpoint Resume Series	Barva	Struktura IC	Velikost LED	Napětí	IC řídicí jednotka (LED diody)
2813 WS	RGB/RGBW	Vestavěný IC	5050	5V	1
2815 WS	RGB	Vestavěný IC	5050	12V	1
2818 WS	RGB/RGBW	Externí IC	5050	12V	3 / 6
TM1914	Bílá/RGB	Externí IC	5050	12V / 24V	3 / 6 / 7
GS8206	RGB	Externí IC	5050	12V / 24V	3 / 5 / 6
GS8208	RGB/R/G/B/žlutá /zlato žlutá /W	Externí IC	5050	12V	1
2814 WS	RGBW	Externí IC	5050	12V	3

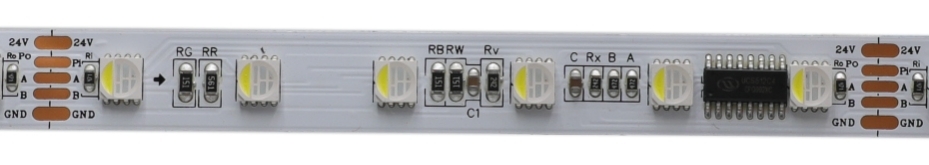

4. LED pásky DMX512

Rozdíl mezi LED páskem DMX512 a jinými adresovatelnými LED světelnými páskami je v tom, že je inteligentnější a lze jej připojit k systému DMX.

Ovládejte různé triky, jako jsou koňské dostihy, tekoucí voda, honička, animace atd. Vzory lze libovolně kombinovat a zobrazit libovolnou barvu.

Pokud je pixel poškozený, přenos signálu nebude ovlivněn a ostatní pixely lze normálně používat.

• GND – záporná čára
• 12V – kladné vedení
• B – Digitální linka
• A – Digitální linka
• DI/DO – Programovací adresa

Pokud na světelném proužku najdete výše uvedenou značku, znamená to, že váš světelný proužek je adresovatelný a můžete jej ovládat různými barvami, různým jasem a různými režimy.

Můžete řezat adresovatelné LED pásky?

Řezací jednotka úzce souvisí s ovládáním několika LED světel jedním IC. Jeden IC řídí jednu LED, takže může být jedna LED střih.

Adresovatelná řezací jednotka LED pásů je obvykle 1, 3 nebo 6 LED světel. Nazývají se adresovatelné světelné pásy s řeznou jednotkou 1 LED individuálně adresovatelné LED pásky.

5V adresovatelný LED pásek ⇒ 1 řezací jednotka/1 LED ⇒ pokles napětí na 5 metrů 12V adresovatelný LED pásek ⇒ 3 řezací jednotka/3 LED ⇒ 5 metrů bez poklesu napětí, 10 metrů s poklesem napětí 24V adresovatelný LED pásek ⇒ 6 řezacích jednotek/6 LED ⇒ 10 metrů bez poklesu napětí/nejdelší provozní délka je 10 m

A pokles napětí se projevuje jako stejná barevná nekonzistence nebo útlum jasu od začátku do konce světla LED pásku.

Pokud dojde k poklesu napětí, oddělte napájení na obou koncích adresovatelného LED pásku, abyste zajistili, že barva a jas LED budou stejné, nebo v dlouhém projektu osvětlení napájejte světlo adresovatelného LED pásku každých pět metrů.

Jak připojujete adresovatelné LED pásky?

Existují dva způsoby, jak spojit dvě adresovatelná LED pásková světla dohromady, jeden je použít nepájený adresovatelný LED konektora druhým je spojení dvou adresovatelných led pásků svařováním.

Aby adresovatelný LED pásek fungoval, připojte adresovatelné LED světlo k adresovatelnému LED kontroléru a poté připojte kontrolér ke zdroji LED.

Výstupní svorka adresovatelného LED ovladače je připojena k adresovatelnému světelnému pásku jeden po druhém a vstupní svorka ovladače je připojena k napájení LED.

Jak ovládáte adresovatelné LED pásky?

K ovládání adresovatelného LED pásku je nutný adresovatelný ovladač LED pásku.

Série adresovatelné LED pásky s jedním signálem, duálním signálem a přerušovacím bodem vybírají ovladač SPI a LED pásky DMX512 používají ovladač DMX. Tyto dva ovladače nejsou kompatibilní.

Adresovatelný LED ovladač, který podporuje WIFI nebo RF funkci, může používat mobilní telefon nebo dálkový ovladač k ovládání změny adresovatelného LED světelného pásu. Díky tomu je způsob ovládání pohodlnější a rychlejší a zároveň získává různé adresovatelné změny LED světla.

Konkrétní způsoby ovládání naleznete na stránce s podrobnostmi o produktu v tento odkaz.

Jak nainstalovat adresovatelné LED pásky?

Adresovatelné LED pásky se instalují stejným způsobem jako běžná LED pásková světla.

Vnitřní IP20 adresovatelný LED světelný pásek je instalován s lepidlem a venkovní IP67 voděodolný adresovatelný LED pásek je instalován s přezkami.

Další podrobnosti o instalaci LED pásku jsou v: Jak nainstalovat LED páskové osvětlení?

Doufám, že vám tento článek pomůže vybrat nejlepší adresovatelný LED pásek. Pokud máte nějaké dotazy, neváhejte kontaktujte nás.
