Na rozdíl od TRIAC stmívačs, které jsou stmívány komponentami TRIAC na straně vysokého napětí, stmívače 0-10V mění intenzitu stmívatelných světel, jako jsou LED, zářivky a xenonové výbojky na stejnosměrné napětí (DC) od 0 do 10 voltů.
Jako jeden ze tří hlavních typů stmívání (0-10V stmívání, PWM stmívání a Stmívání DALI), jaké jsou výhody stmívače 0-10V a co vás omezuje při použití stmívání 0-10V? Tato příručka pro začátečníky poskytuje vše o stmívačích 0 až 10 V a stmívání 0-10 V, podívejte se nyní.
Co je stmívání 0-10V?
Stmívání 0-10V je poměrně raná technologie stmívání, v té době se tato technologie stmívání používá především u zářivek. Později, se vznikem a rozvojem LED osvětlení, se stmívání 0-10V používá i v LED svítidlech. Přestože technologie stmívání 0-10V existuje již dlouhou dobu, stále je široce používána.
V systému stmívání 0-10V je jas svítidla řízen napěťovým signálem od nuly do deseti voltů.
Obvykle 0 voltů označuje zhasnutá světla nebo nejnižší úroveň stmívání, zatímco 10 voltů představuje maximální jas (v systému stmívání 1-10V představuje 1 volt nejnižší úroveň osvětlení). Stmívač 0-10V upraví výstupní napětí podle přijímaného napěťového signálu a tím řídí jas světla.
Co je stmívač 0-10V?
Stmívač 0-10V je elektronické stmívací zařízení používané k ovládání jasu stmívatelných světel. Když ovládáte stmívací spínač 0-10V, dálkový ovladač nebo systém chytré domácnosti, vaše operace bude převedena na signál stmívání, který bude přijímán ovladačem 0-10V.
Ovladač 0-10V převádí přijatý signál stmívání na napěťový signál 0 až 10V a poté jej odešle do Ovladač 0-10V. Řidič přijme signál a nastaví jas světla svítidla na vhodnou úroveň.
Stmívač 0 až 10V převádí stmívací signál na signál srozumitelný osvětlovacímu zařízení a tím řídí jas světla.

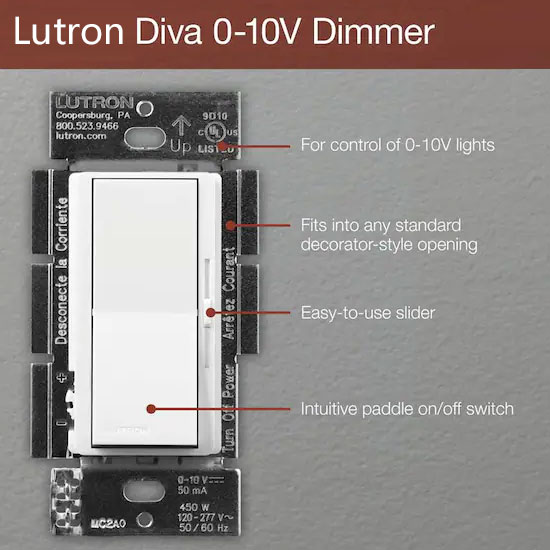

Jako příklad si vezměte stmívač Lutron DVSTV-453PH-WH 0-10V, který je určen k ovládání 0-10V LED driverů, předřadníků zářivek a stmívatelných elektronických předřadníků zářivek.
Stmívač Lutron Diva 0-10V má velký přepínač s lineárním posuvným stmívačem pro přesné ovládání.
Jak funguje stmívací systém 0-10V?
Systém stmívání 0-10V vyžaduje 0-10V stmívač a 0-10V podporu ovladače stmívání, aby správně fungoval pro LED pásková světla. Podívejte se prosím na následující schémata zapojení stmívání 0-10V:

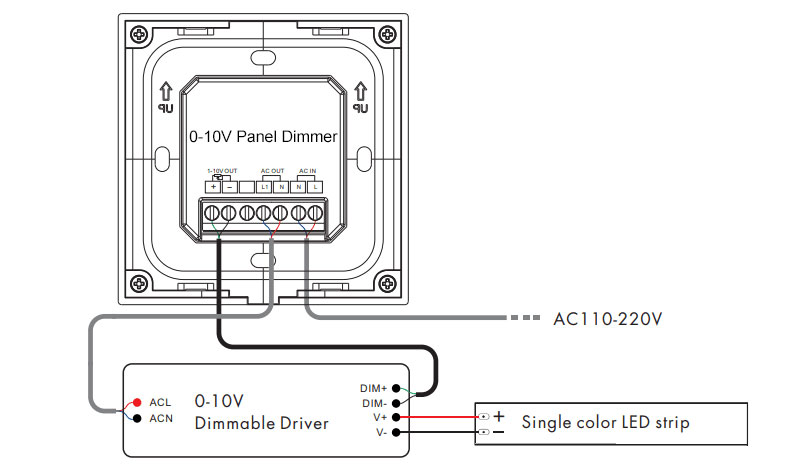

0-10V Stmívač se AC vstupem
Stmívač 0-10V obvykle potřebuje ke své činnosti nějaké napájení a toto napájení může být AC nebo DC. Proto, i když je stmívač LED založen na systému stmívání 0-10V, stále potřebuje k provozu určitý výkon.

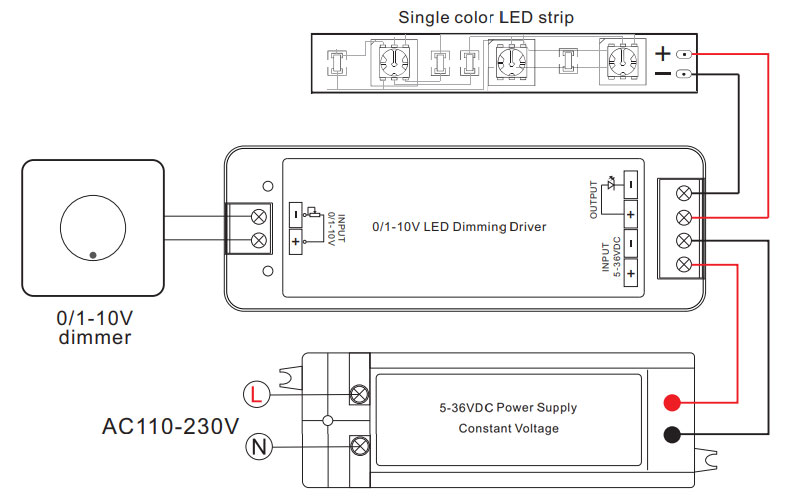

0-10V Stmívač s DC vstupem
Když je stmívač LED 0-10V naladěn na nejnižší úroveň jasu, výstup signálu stmívání by měl být 0V. Tento signál je odeslán do stmívače 0-10V a převeden na výstupní napětí 0V. Poté, co ovladač 0-10V přijme vstupní signál 0V, nastaví jas LED na nejnižší úroveň.
Proto, když je přepínač stmívače 0-10V nastaven na nejnižší úroveň jasu, jas LED bude také nastaven na nejnižší úroveň.
A když je stmívač LED 0-10V naladěn na nejvyšší úroveň jasu, signál stmívání 10V je převeden na vstupní napětí 10V a akceptován ovladačem, což má za následek, že světelný pás LED dosáhne nejvyšší úrovně jasu.
Nejnižší úroveň jasu 0-10V stmívání
V systému stmívání 0-10V je minimální úroveň jasu obvykle mezi 10% a 1% nebo dokonce 0.1%, což znamená, že pásek LED bude stále vydávat slabé světlo (Minimální úroveň jasu pro stmívání 1-10V je 10% ).
Když signál stmívání klesne na 0 V, LED pásek by měl být ve vypnutém stavu. Kvůli rozdílům mezi různými stmívači 0-10V se však skutečná minimální úroveň jasu a vypnutý stav mohou chovat odlišně.
Pokud má předřadník nebo driver 0-10V omezený rozsah stmívání, lze světelný výkon nastavit pouze od 100% do 10%, k odpojení napájení a úplnému vypnutí světel musí být zapotřebí spínač nebo relé.
Proč potřebujete stmívač 0-10V?
Potřebujete stmívač 0-10V, protože poskytuje flexibilní, přesné a plynulé ovládání stmívání. Ve srovnání s některými tradičními metodami stmívání, jako je stmívání TRIAC nebo elektronické stmívání, může stmívání 0-10V dosáhnout jemnějšího stmívacího efektu bez blikání nebo zkreslení barev a dalších problémů.
Stmívání 0-10V navíc může podporovat i přenos na dlouhé vzdálenosti, díky čemuž je ovládání osvětlení flexibilnější a pohodlnější.
0-10V stmívání Aplikace: domácnosti, kanceláře, restaurace, hotely, výstavní haly, maloobchodní prodejny atd.
0-10V stmívání v domácím a komerčním osvětlení
V rodinném životě použijte stmívání 0-10V k ovládání osvětlení hlavních obytných prostor, jako jsou ložnice a obývací pokoje, k vytvoření různých atmosfér a scén, jako je ztlumení světel pro vytvoření vhodné světelné atmosféry při sledování filmu.
V komerčních prostorách přispívá úprava jasu světel pomocí stmívání 0-10V ke zlepšení efektivity a pohodlí při práci nebo životě. Stmívání 0-10V je výhodné pro osvětlení schodišť, chodeb, toalet atd., které nemusí neustále udržovat vysoký jas.
Výhody a omezení stmívání 0-10V
Stmívání 0-10V je nyní vyspělou technologií, která se snadno instaluje a používá. Jeho vstupní napětí je přímo úměrné výstupnímu jasu, což je metoda lineárního stmívání, což znamená, že může uživatelům poskytnout hladký stmívací efekt, aby mohli přesně ovládat jas lampy.
Ačkoli stmívání 0-10 V může poskytnout lineární stmívací efekt, může způsobit problémy, jako je blikání nebo nestabilní jas LED svítidel při nízké úrovni jasu. Malé změny napětí v této době totiž budou mít větší vliv na jas lampy.
V současné době je standardizováno stmívání 0-10V, je kompatibilní s různými typy svítidel a ovladačů a lze jej snadno kombinovat a vyměňovat.
Stmívání 0-10V však vyžaduje dva vodiče, řídicí signál a napájecí signál. Během instalace existují omezení vedení vodičů, což může vyžadovat dodatečné náklady a čas.
Když je mezera mezi ovládacím napětím stmívání 0-10V a napájecím napětím velká, může to způsobit problém s omezeným rozsahem ovládání.
0-10V Stmívání vs. PWM Stmívání
Pokud jde o problém blikání a nestability jasu LED světel způsobený 0-10V stmíváním při nízké úrovni jasu, někteří uživatelé mohou zvolit PWM stmívání místo 0-10V stmívání. PWM stmívání je v tomto ohledu skutečně méně problematické.
PWM stmívání využívá vysokofrekvenční pulzní signály k ovládání jasu LED svítidel spíše než lineární úpravu napětí nebo proudu. Tento vysokofrekvenční impuls může udržet LED svítidlo na stabilním jasu, čímž se zabrání problémům s blikáním a nestabilitou jasu při nízkých úrovních jasu.
Stmívání PWM však může způsobit zrakové nepohodlí v očích některých lidí, protože lidské oči nemohou zcela držet krok s vysokofrekvenčními pulzy. Kromě toho může stmívání PWM také způsobit šum na některých nekvalitních LED svítidlech.
Můžete použít různé metody stmívání ve stejném systému stmívání?
Se speciálem stmívatelný napájecí zdroj, můžete libovolně nastavit jas světla pomocí stmívače 0-10V, TRIAC stmívače a PWM stmívače. Protože tento stmívatelný LED zdroj bude provádět zpracování stmívání podle řídicího signálu.
Takový stmívatelný napájecí zdroj se může přizpůsobit různým potřebám stmívání bez výměny napájecího zdroje nebo změny obvodu.
Stmívač 0-10V Kompatibilní se stmívačem TRIAC
0-10V Dimmer Kompatibilní s TRIAC Dimmerem a PWM Dimmerem
