Pro adresovatelná LED pásková světla je nezbytné vybrat správný IC čip. Dnes budeme hovořit o několika LED IC čipech, všechny jsou napájeny DC5V nízkým napětím, jaké mají vlastnosti a který z nich je vhodný pro váš projekt? Čti dál.
- Úvahy o používání DC5V adresovatelných LED pásků
- WS2812B
- 2813 WS
- 2801 WS
- LPD8806
- APA102 vs APA107 vs HD107s vs HD108
- SK9822
Úvahy o používání DC5V adresovatelných LED pásků
Více zřejmý pokles napětí
Ve srovnání s 12V adresovatelnými LED páskovými světly a 24V adresovatelnými LED páskovými světly je maximální provozní délka 5V adresovatelných LED pásků nejkratší. Vzhledem k tomu zjevnějšímu pokles napětí led, adresovatelná 5V LED pásková světla se více používají v chytrých domácích spotřebičích, chytrých zařízeních a dalších malých projektech.
Více Power Injection
Při použití 5V adresovatelného LED pásku s více než 150 LED nebo více než 2.5 m dlouhými, musí přivádět energii na oba konce, aby se zajistilo, že barva a jas světla každé LED zůstanou stejné.
WS2812B
WS2812B LED pásková světla jsou cenově nejdostupnější adresovatelný 5V LED pásek. WS2812B IC je zabudován do 5050SMD LED, celý LED pásek představuje RGB světelný efekt měnící barvu s každou LED, kterou lze individuálně adresovat, což lze použít v projektech Adafruit, Arduino a Raspberry Pi.
LED pásek WS2812B má tři kolíky, jeden pro kladný, jeden pro záporný a jeden pro přenos signálu. Šipka představuje směr přenosu digitálního signálu. Pokud je signál ukončen, to znamená, že LED je poškozena během procesu přenosu, LED diody za rozbitou LED nebudou svítit.
2813 WS

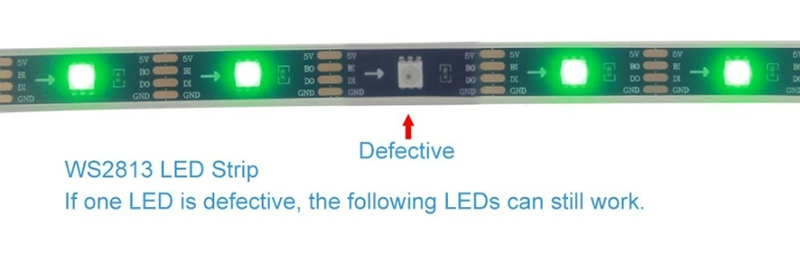

Jedno 2813 WS čip je zabudován v 5050 SMD LED, řízené duálními signály, které patří k přerušení přenosu. V 5V LED pásku WS2813 ovládá jeden IC jedno LED světlo a každé LED světlo lze odříznout. Na rozdíl od LED pásku WS2812B nemá poškození jedné LED na LED pásku WS2813 vliv na použití jiných LED, pokud nejsou poškozeny dvě po sobě jdoucí LED.

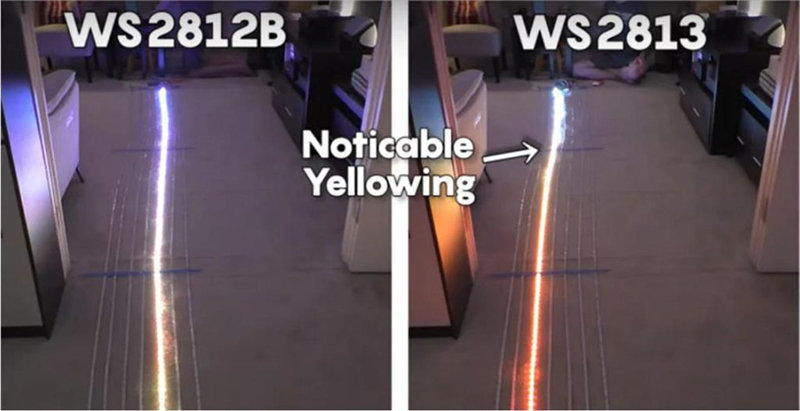

LED pásek WS2813 RGBIC má však velmi znatelný pokles napětí, který má za následek špatnou konzistenci barev. To znamená, že musíte přidat další napájecí zdroj LED do oblasti začátku žloutnutí, abyste vyřešili problém s barevnou nekonzistencí.
2801 WS
Jedno 2801 WS IC čip má ještě jeden hodinový kolík s vynikající 8bitovou barvou na kanál, obnovovací frekvencí 2.5 kHz PWM a datovou rychlostí 1 Mbps. WS2801 IC je zabudován do LED nebo externě umístěn na adresovatelném LED pásku. Každý WS2801 IC ovládá jednu LED, WS2801 podporuje režimy pohonu s konstantním napětím i konstantním proudem, vhodné pro levné a kaskádové systémy dekorativního osvětlení LED.
LPD8806
LPD8806 je také 2-drátové rozhraní, které dokáže spravovat 20 Mbps a vysoké rychlosti PWM. Každý IC LPD8806 ovládá 2 LED. Každý kanál má pouze 7 bitů místo 8, takže dokáže zpracovat pouze 1/8 barev.
APA102 vs APA107/HD107s vs HD108
IC čip APA102, IC čip HD107 (upgradovaná verze APA107) a HD108 všechny používají stejný 4vodičový protokol (+, -, signál, hodiny). A jsou k dispozici s adresovatelnými bílými LED páskovými světly.
APA102 LED pásek s nejlepší schopností míchání barev, patří k nejjasnějším LED páskovým světlům.
LED pásek HD107S s vestavěnou funkcí spánku, žádná spotřeba elektrické energie za žádných pracovních podmínek, velmi dobrý pro aplikace napájené bateriemi.
HD108 má nejvyšší rychlost přenosu dat a menší pokles napětí než APA102. Jeden 5m/16.4ft LED pásek HD108 může být napájen jedním koncem s čistou barvou a bez rozdílu barev.
| LED IC čip | Frekvence PWM | Rychlost přenosu dat |
| APA102 | 20 kHz | 20 Mbps |
| APA107 | 9 kHz | 30 Mbps |
| HD107s | 26+ kHz (upgrade APA107) | 40 Mbps |
| HD108 | 27 kHz (nejrychlejší) | 40 Mbps |
SK9822
SK9822 je podobná APA102, obnovovací frekvence 4.7 KHZ PWM a přenosová rychlost 15 MHz. Každou LED na LED pásku SK9822 lze ovládat samostatně a v čipu SK9822 LED je ještě jeden hodinový kolík, což znamená, že mikrokontrolér může dosáhnout svého plného potenciálu s rychlejšími přenosovými rychlostmi než WS2812B.

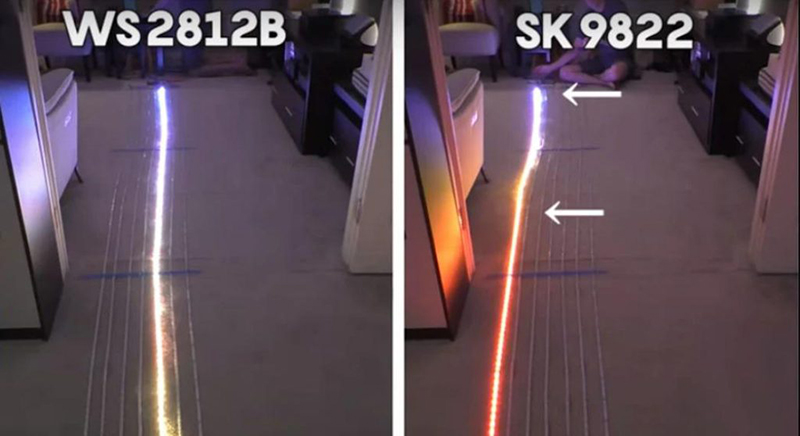

Je třeba poznamenat, že WS2812B je obvykle napájen na jednom konci, což stačí pro provoz 5m LED pixelových světel. Ale v LED pásku SK9822 se doporučuje injektovat energii každé dva a půl metru, aby byla zachována přesnost barev.
