Zapojení LED světla není nic těžkého. Když uvidíte tyto názvy, laditelná LED pásková světla s bílým světlem, dvojité bílé světelné LED pásky a nastavitelná LED pásková světla s bílým světlem, nepochybujte, že jsou to všechna CCT LED lanová světla.

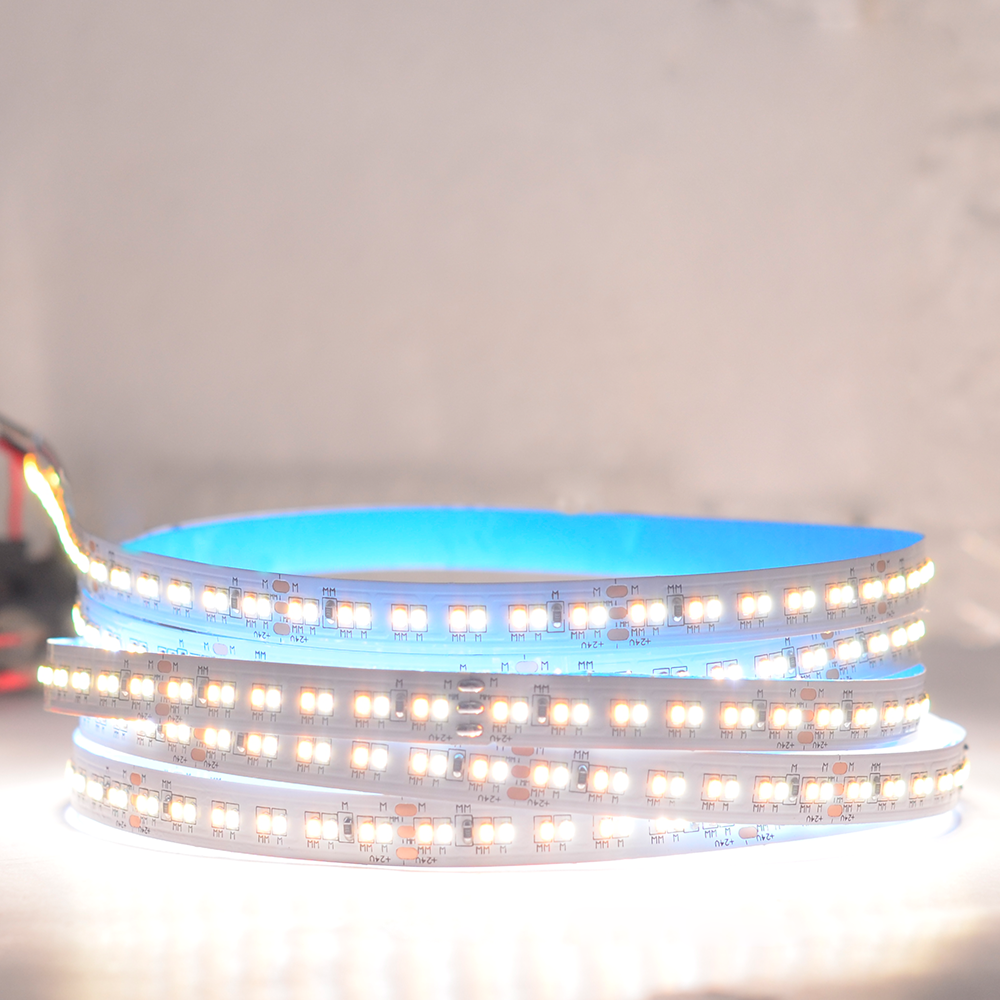

Laditelný bílý LED pásek má dvě bílá světla s různými teploty barev, obecně teplota teplé bílé barvy a studená teplota bílé barvy. Když jsou dvě barevné teploty neutralizovány, to znamená, když jsou dvě barevné teploty zapnuty současně, získá se nová barevná teplota, kterou je přirozené bílé světlo.
| • Laditelný bílý CCT LED pásek: DC5V, DC12V, DC24V, jednořadý, dvouřadý, čtyřřadý • CCT s konstantním proudem dlouhé LED pásky: DC24V, DC48V • COB CCT LED páskové osvětlení: DC12/24V • Adresovatelný CCT LED pásek: DC5V, DC12V, DC24V |
Všimněte si poklesu napětí během instalace
Během přepravy okruhu nízkonapěťových LED pásků dojde v důsledku příliš mnoha částí LED pásku ke ztrátě energie, která se projevuje jako pokles napětí, což má za následek nekonzistenci jasu a barvy LED pásku.
Toto je problém, který si zaslouží důležitou pozornost. Současným řešením poklesu napětí je poskytnout dostatek energie pro LED pásku, aby se vyrovnala spotřebovaná energie. Čím delší je délka LED pásku, tím zřetelnější je pokles napětí.
| 5V CCT bílý pásek LED ⇒ napájení na obou koncích ve vzdálenosti 5 metrů 12V CCT LED páskové osvětlení ⇒ napájení na obou koncích ve vzdálenosti 10 metrů 24V dvojitá bílá LED pásková světla ⇒ napájení na obou koncích na 15 metrů |
Jak napájet laditelný CCT LED pásek?
Chcete-li ovládat laditelný LED pásek CCT, CCT LED ovladač musí být nainstalován. Ovladač LED světla se instaluje mezi LED pás a napájecí zdroj LED.
Napájecí zdroj LED má důležité kritérium, pravidlo 80%. spotřeba energie dvojité bílé LED páskové světlo by nemělo překročit 80% napájení, stejně jako kontrolér LED. Takže výkon napájecího zdroje a LED kontroléru jsou stejné.
Pokud váš LED pásek vyžaduje 96W, musíte si připravit 115.2W LED napájení a 115.2W LED kontrolér.
Přetížení obvodu je špatná věc, zahřeje se a dokonce spálí použité zařízení, což představuje velké bezpečnostní riziko. Proto při použití napájecího zdroje LED a ovladače LED světla jim prosím dejte určitý prostor, aby byla zachována jejich životnost.
►1. Nejprve pochopte strukturu laditelného bílého LED pásku.
LED pásková světla CCT mají tři připojovací body, jeden je studený bílý signální řádek, jeden je teplý bílý signální řádek a kladný signál. Čáry, které představují barvu, jsou záporné čáry.
►2. Za druhé připojte bílý LED pásek CCT ke stejnému logu na ovladači LED CCT.
►3. Za třetí připojte ovladač LED světla k napájecímu zdroji LED.
Všimněte si, že kladné a záporné póly by neměly být obráceny. Červený vodič je kladný pól a černý vodič je záporný pól.
Někdy nepřipojujeme pouze jeden LED pásek, nastanou situace, kdy potřebujeme připojit více LED pásků. Čím více je připojených nastavitelných bílých LED pásků, tím větší je požadovaný výkon.
| Číslo CCT LED pásku | Výkon | LED napájení napájení | Napájení LED ovladače |
| 1 | 96W | 115.2W | 115.2W |
| 2 | 192W | 230.4W | 230.4W |
| 3 | 288W | 345.6W | 345.6W |
Jak zapojit svůj projekt velkého LED pásku?
Délka projektu je velmi dlouhá, jak připojit laditelný bílý LED pás?
Jednoduchým způsobem je vybrat dlouhé LED světelné pásy s konstantním proudem bez poklesu napětí, zapojení je jednoduché a náklady jsou nízké. Ale pokud jste si již zakoupili LED světelný pás a nevíte, jak jej nainstalovat, můžete použít následující způsoby zapojení.

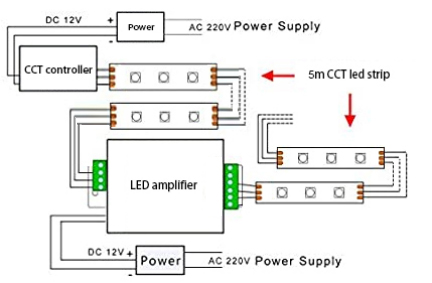

1. Použijte zesilovač signálu LED
Funkce led zesilovač je zesílit zeslabený signál, aby poskytoval dostatečný výkon pro nastavitelné LED pásy za nimi.
Kdy a jak zesilovač používat?
1) Přetížení ovladače CCT LED ⇒ Oddělte světla LED pásku CCT pomocí zesilovače LED, abyste zajistili, že výkon ovladače odolá pásku, ke kterému je připojen.
2) CCT LED pásek na velmi dlouhou vzdálenost ⇒ Používejte LED zesilovač mezi světly LED pásků.
3) Paralelně několik CCT bílých LED pásků ⇒ Připojte další LED pásek paralelně k LED zesilovači.
2. Použijte RF CCT LED ovladač

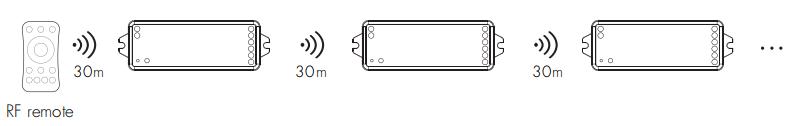

1) Jednozónové dálkové ovládání teploty barev současně ovládá několik RF CCT LED ovladačů.
Dálkové ovládání LED světla má bezbariérovou vzdálenost 30 metrů a má kaskádovou funkci. Ovladač LED automaticky předává signál RF dálkového ovládání a ovladač LED světla automaticky synchronizuje ovládání, aby bylo dosaženo ovládací vzdálenosti stovek metrů.
2) Vícezónové dálkové ovládání teploty barev RF CCT led ovladače.
Každou zónu vícezónového dálkového ovládání teploty barev lze spárovat s jedním nebo více RF LED ovladači pro dosažení zónového a synchronního ovládání. RF ovladač lze spárovat v různých zónách stejného dálkového ovladače pro dosažení flexibilních funkcí seskupování.
Kromě toho můžete také použít vícezónový dálkový ovladač panelu teploty barev a mobilní aplikaci nainstalovanou na mobilních zařízeních se systémem IOS nebo Android při práci s ovladačem WiFi-Relay k ovládání více ovladačů RF CCT LED.

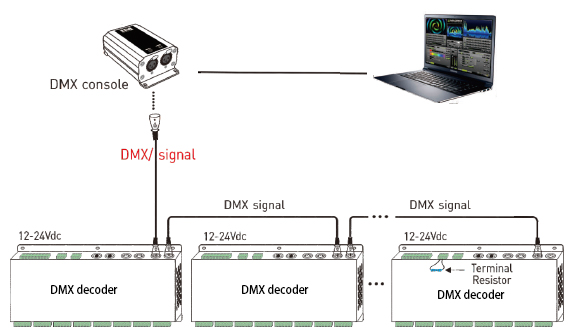

3. Použijte DMX dekodér

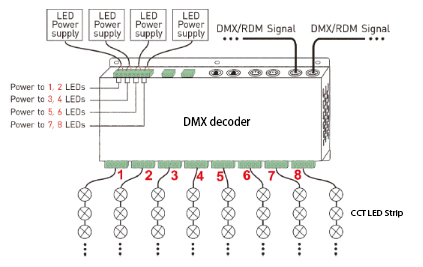

Dekodér DMX s konstantním napětím převádí standardní digitální signál DMX512 na signál PWM s konstantním napětím a upravuje výstup DMX dekodéru prostřednictvím hlavního ovládání DMX tak, aby bylo dosaženo 0-100% stmívání bez blikání.
DMX adresu lze nastavit pomocí tlačítka digitální trubice/OLED obrazovky nebo 10místného DIP přepínače, nebo ji lze nastavit vzdáleně pomocí konzole DMX512/RDM. Běžně se používá pro komerční účely osvětlení.
Doufám, že vám tento článek pomůže.
