Speciální cena: $24.98

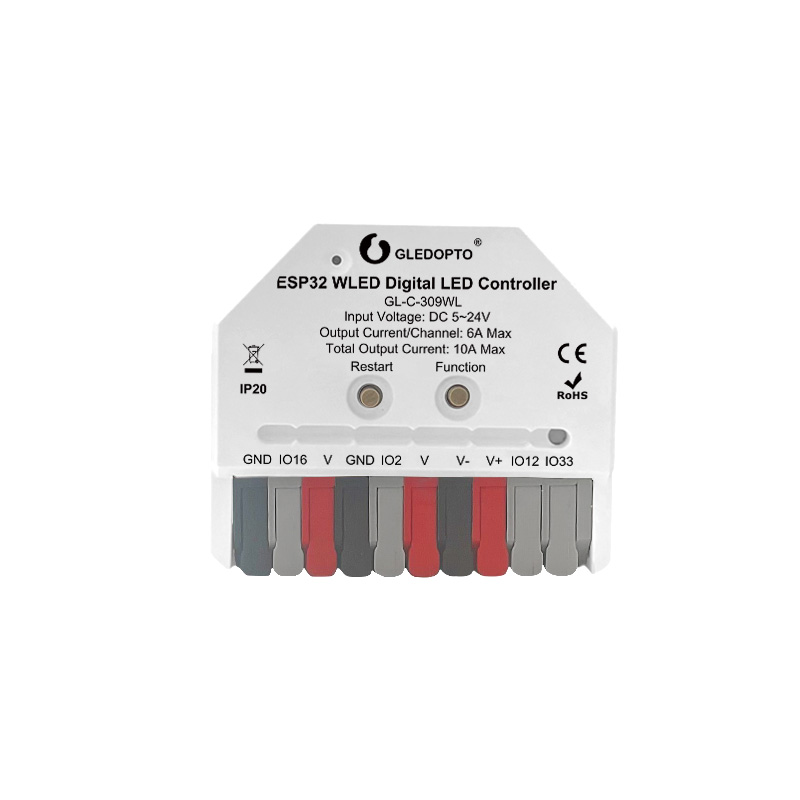

GL-C-309WL je mini-velký, snadno připojitelný, dvoukanálový datový výstup Alexa WiFI ESP32 WLED ovladač. DC 5-24V vstupy, kompatibilní se širokou škálou adresovatelných LED pásků od 5V do 24V systémů s vyšším napětím pro různé potřeby projektů osvětlení ARGB a ARGBW snů. Plně podporuje ekosystém chytré domácnosti pomocí hlasových příkazů pro ovládání výkonu, jasu a barev.
Tento ESP32 adresovatelný LED páskový WLED ovladač kombinuje kompaktní design, výkonné funkce a uživatelsky přívětivé ovládání, aby vynikl na přeplněném trhu WLED ovladačů. Vyhrazená DIY rozhraní IO33 a IO12 umožňují připojení externích komponent, jako jsou tlačítka, senzory nebo přídavné spínače. Tato funkce je obzvláště atraktivní pro pokročilé kutily a výrobce, kteří chtějí rozšířit funkčnost.
Vlastnosti produktu
Mini WLED ovladač, vybavený čipem ESP32, napěťový vstup DC5-24V, bez funkce mikrofonu
Podpora ovládání WLED APP, GL-RC-001WL bezdrátové dálkové ovládání, má přístup k Alexa

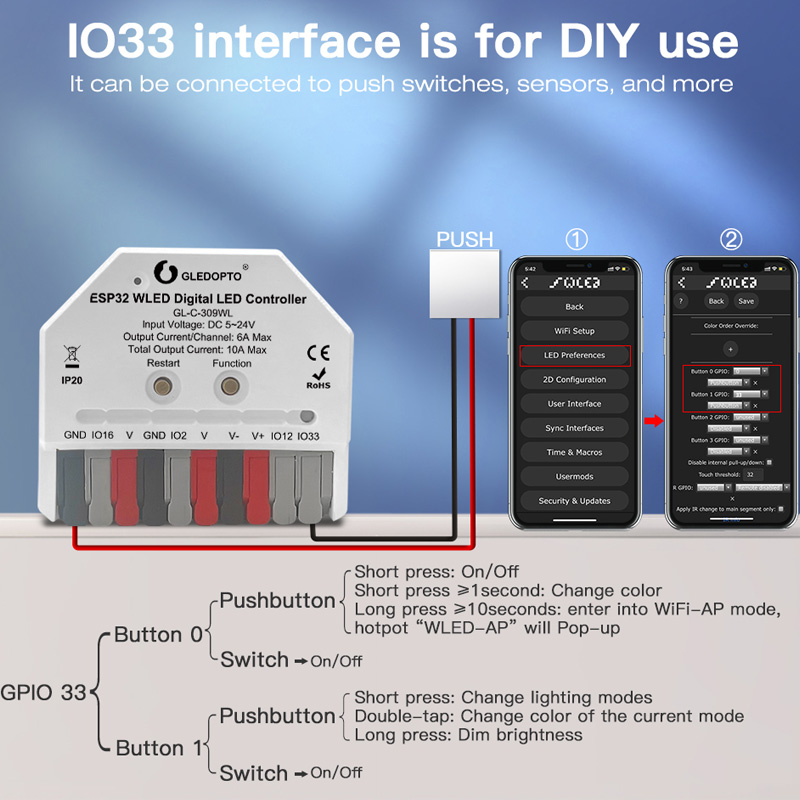

IO33 a IO12 jsou rozhraní DIY, lze je připojit k externím spínačům, senzorům atd.

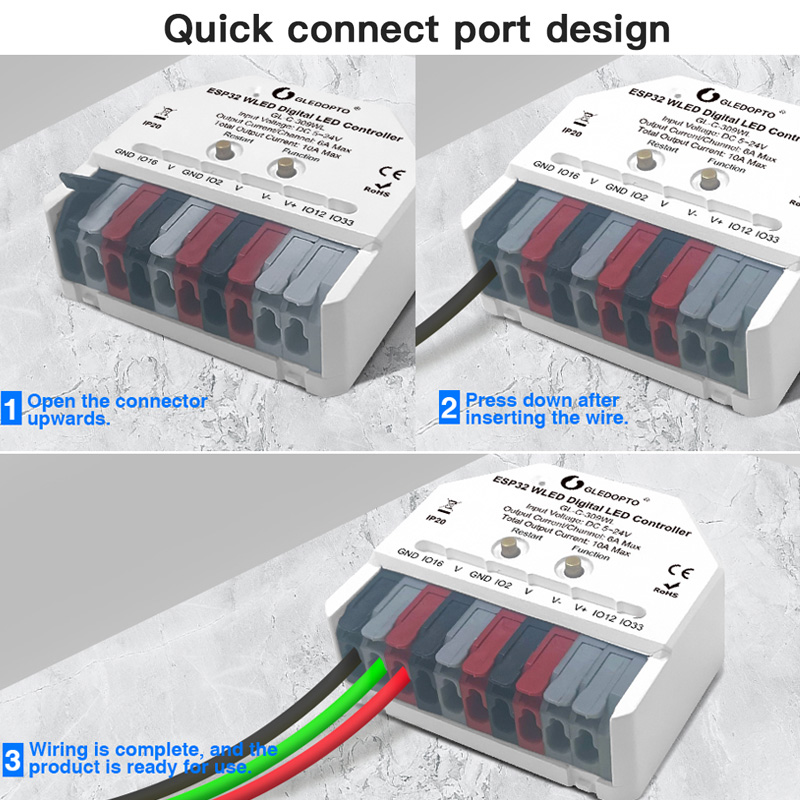

Jednoduché zapojení, žádné šrouby, otevřete kryt terminálu, vložte vodiče a poté kryt upevněte.

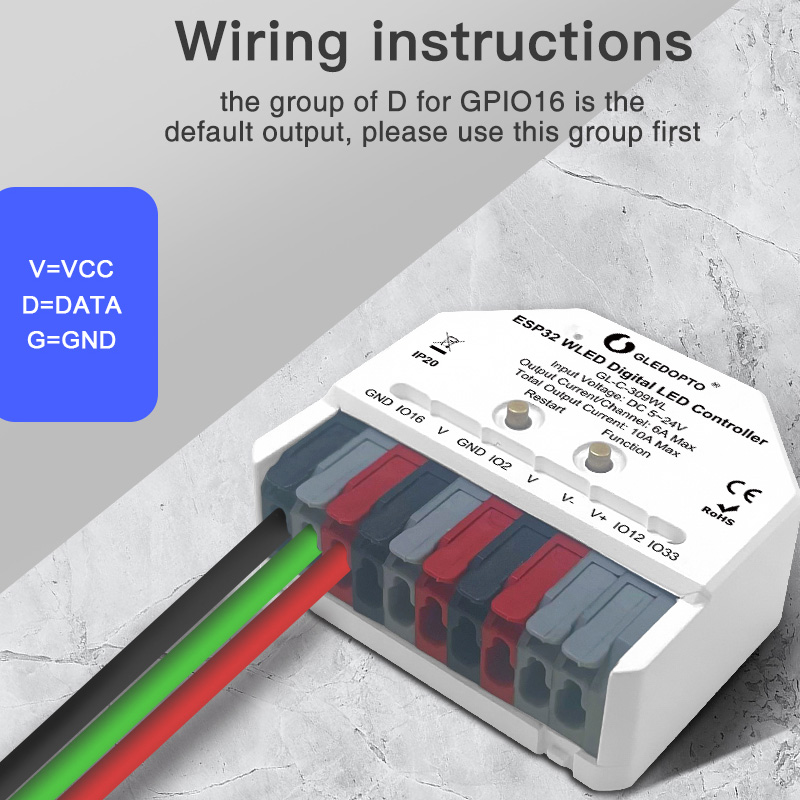

2kanálový datový výstup, výchozí výstupní port je GPIO16, jednokanálový maximální zátěžový proud 6A, celkový výstupní proud regulátoru maximální zátěžový proud 10A, ovládání 800 pixelových bodů
Ovladač se dvěma tlačítky Reset a Funkce (Reset: stisknutí tlačítka uvede modul ESP32 do stavu vypnutí, čímž se ovladač WLED dočasně znefunkční. Uvolněním tlačítka se modul zapne a aktivuje se funkce ovladače WLED.) ( Funkce: krátké stisknutí - zapnutí/vypnutí dlouhého stisknutí ≥ 1 sekunda - přepnutí barev 10 sekund - vstup do režimu AP a aktivace hotspotu WLED-AP)
Kroky pro připojení k Alexa
1. Přejděte na ovládací stránku ovladače WLED, klikněte na tlačítko „Config“ v pravém horním rohu
zadejte nastavení a poté klikněte na „Rozhraní synchronizace“.
2. Přejděte nahoru a vyhledejte „Alexa Voice Assistant“, zaškrtněte políčko vedle „Emulate Alexa device“ a poté uložte.
3. Po úspěšném uložení vypněte a zapněte ovladač WLED jednou a vypněte jej.
4. Otevřete „Amazon Alexa“, klikněte na stránku „Zařízení“ v pravém horním rohu na znak „+“ a poté klikněte na „Přidat zařízení“.
5. Poté přejděte nahoru a klikněte na „Jiné“ pro vstup, vyberte „Wi-Fi“ a poté klikněte na „Objevit zařízení“ a vyhledejte světla.
Kroky aktualizace OTA
1. Zadejte ovladač WLED, který je třeba aktualizovat, a klikněte na „Nastavení“.
2. Vyberte „Zabezpečení a aktualizace“.
3. Vyhledejte „Aktualizace softwaru“, klikněte na „Ruční aktualizace OTA“ pro vstup.
4. Klikněte na "Vybrat soubor", vyhledejte soubor, který je třeba aktualizovat, a poté klikněte na soubor.
Poznámka: Před upgradem pečlivě ověřte, zda se informace o čipu shodují s firmwarem, například řadič ESP32 musí používat firmware ESP32. Nesprávné aktualizace firmwaru mohou vést k poškození produktu.
Manuál ovladače ESP32 WLED DIY
Specifikace výrobku
|
Typ produktu:
|
2CH WiFi ESP32 LED světelný pásek WLED DIY Pixel Controller Mini
|
| Model: | GL-C-309WL |
| Vstupní napětí: | DC5-24V |
| Bezdrátové připojení: | Wifi |
| Celkový výstupní proud: | Max 10A, 2 dada porty, 6A/CH |
| IC pixely: | 800ks max |

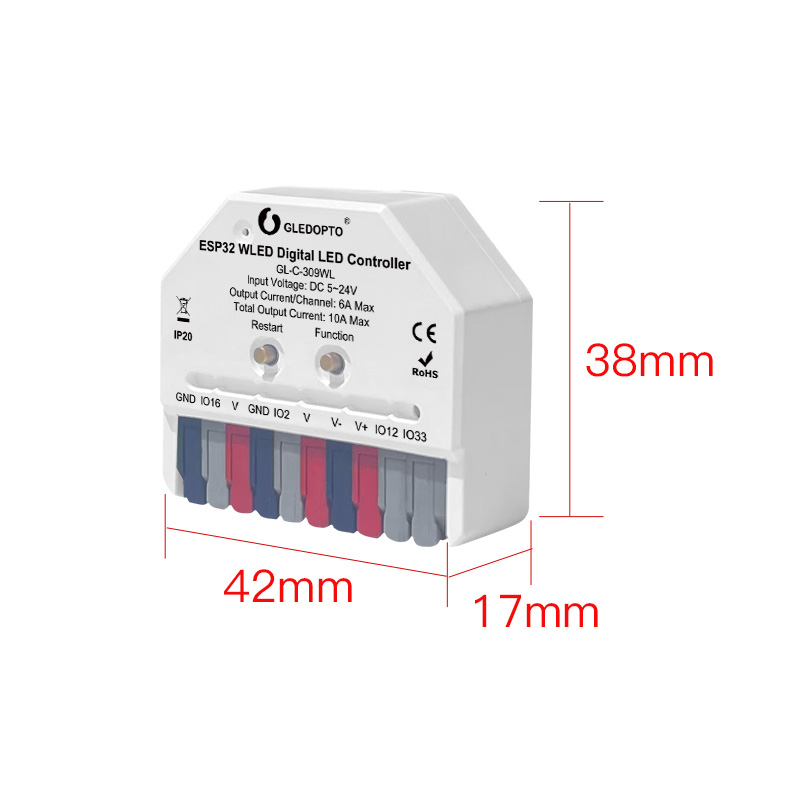

| Rozměry: | L42mm*W38mm*H17mm (1.65in*1.5in*0.7in) |
| Provozní teplota: | -20 ℃ ~ 45℃ |
| Hodnocení IP: | IP20 |
| Typ zapojení: | Připnout |
